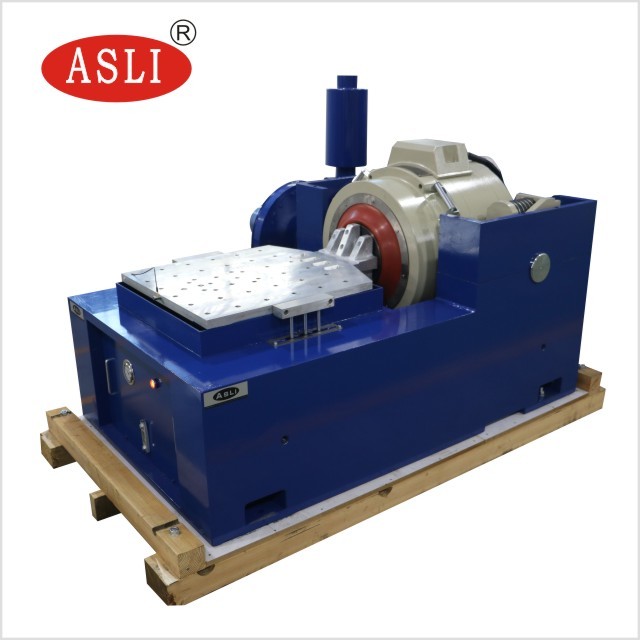

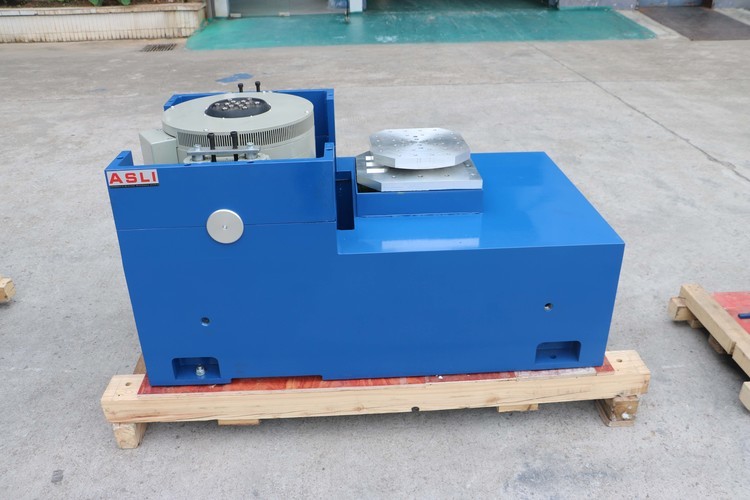

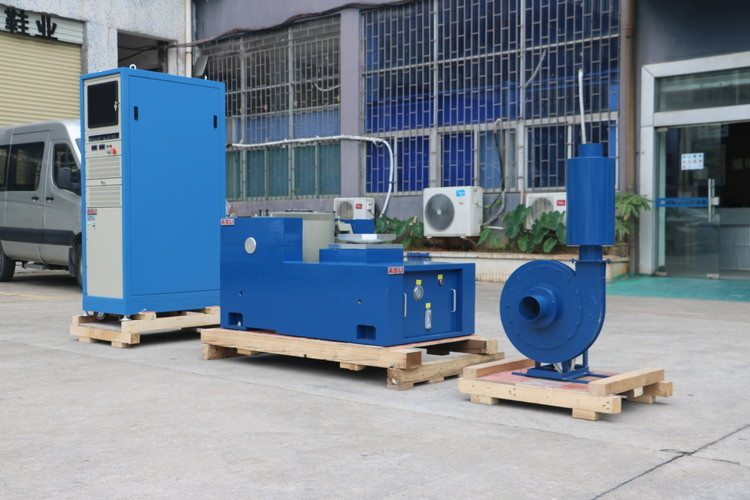

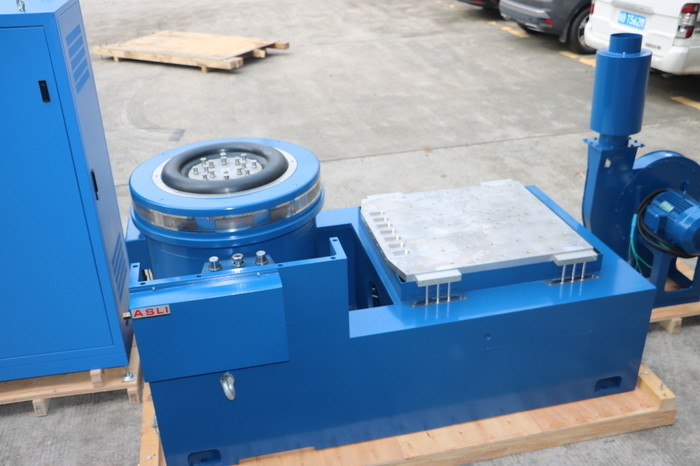

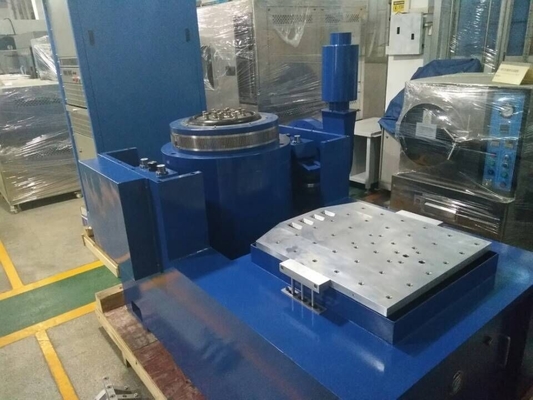

Bàn thử nghiệm rung điện tử IEC62133 đáp ứng Tiêu chuẩn Ista cho Pin Lithium
Bộ khuếch đại công suất chuyển mạch kỹ thuật số
Hệ thống sử dụng bộ khuếch đại công suất kỹ thuật số với điều chế độ rộng xung hình sin. Nguyên tắc hoạt động là: sử dụng khả năng chuyển mạch tần số cao của IGBT FET, tín hiệu điện áp thấp được nhập vào bởi bộ điều khiển được khuếch đại bởi mạch kỹ thuật số và khôi phục về tín hiệu gốc, sau đó xuất ra cuộn dây chuyển động của bàn rung để thúc đẩy rung động điện. Chuyển động Đài Loan.
Các thành phần chính của bộ khuếch đại công suất điện áp cao thông minh là: điều khiển phía trước, mô-đun khuếch đại công suất, mạch bảo vệ, bộ phận cung cấp điện và tủ điện. Hệ thống áp dụng dạng đầu ra điện áp cao và dòng điện nhỏ, giúp giảm tổn thất điện năng trong quá trình truyền tải và đạt được sự phù hợp trở kháng hiệu quả và hợp lý.
Thông số:
| Lực đẩy hình sin | 300kgf |
| Lực đẩy ngẫu nhiên | 300kgf rms |
| Lực đẩy va đập | 600kgf |
| Dải tần số | 5~2800Hz |
| Độ dịch chuyển liên tục | 25.4mm |
| Tốc độ tối đa | 1.8m/s |
| Bộ khuếch đại công suất chuyển mạch | |
| Đầu ra bộ khuếch đại | 3.5kVA |
| Tỷ lệ tín hiệu trên tạp âm | >65dB |
| Độ lợi IF | ≥80 |
| Tổng méo hài (ở đầu ra định mức) | Nhỏ hơn 0.5% khi DC (0.1Hz) đến 500Hz; nhỏ hơn 1.0% khi 500Hz đến 5000Hz |
| Bộ khuếch đại công suất Đáp ứng tần số | DC (0.1Hz) đến 4500Hz: ±3dB; |
| Thời gian trung bình giữa Lỗi (MTBF) | >35,000 giờ |
| Mặt bàn mở rộng theo chiều dọc | |
| Kích thước bàn | 600mm×600mm |
| Giới hạn trên tần số định mức | Hình sin 2200Hz, ngẫu nhiên 3500Hz |
| Đối trọng | 30kg |
| Vật liệu mặt bàn | Hợp kim nhôm |
| Bộ điều khiển rung | |
| hệ điều hành | Windows 7 |
| Giao diện vận hành | Giao diện tiếng Trung và tiếng Anh |
| Chức năng phần mềm | Hình sin, ngẫu nhiên, sốc cổ điển, tìm kiếm cộng hưởng và thường trú |
Tính năng:
1. Khung vòng tròn động được thiết kế tốt, với tần số cộng hưởng trục giai đoạn cao hơn.
2. Mạch hai từ, rò rỉ từ thông thấp, cấu trúc nhỏ gọn và hợp lý.
3. Vòng bi con lăn thanh rocker thẳng và định hướng theo định hướng nhập khẩu, khả năng tải lệch tâm.
4. Nền tảng cách ly Trunnion dành riêng cho việc sử dụng hormone, việc lắp đặt tiện lợi di động.
5. Công nghệ tiên tiến di chuyển xung quanh hệ thống để đảm bảo vòng tròn động có độ tin cậy cao.
6. Thiết kế ống dẫn mới và tăng cường hiệu quả làm mát.
7. Độ cứng tĩnh, độ cứng động của bóng nhỏ mang, nâng cao khả năng chịu tải của bàn rung, cải thiện hiệu suất tần số thấp.
Vui lòng liên hệ với tôi nếu bạn có bất kỳ nghi ngờ hoặc nhu cầu nào về Bàn thử nghiệm rung điện tử IEC62133 đáp ứng Tiêu chuẩn Ista cho Pin Lithium
