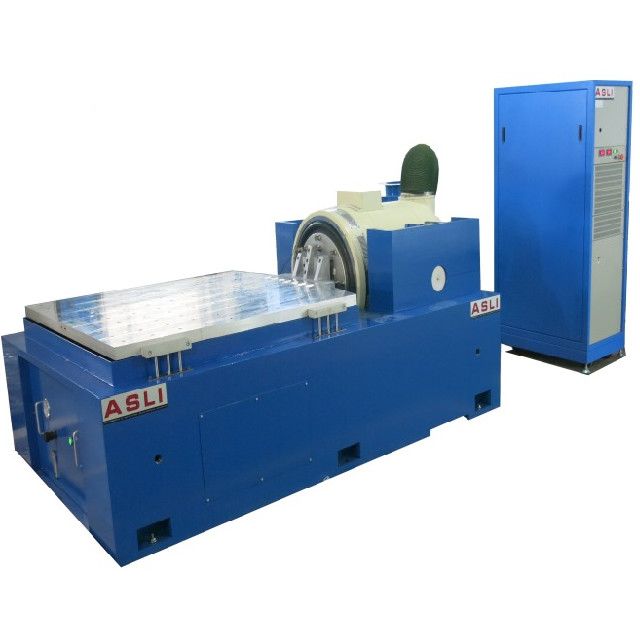

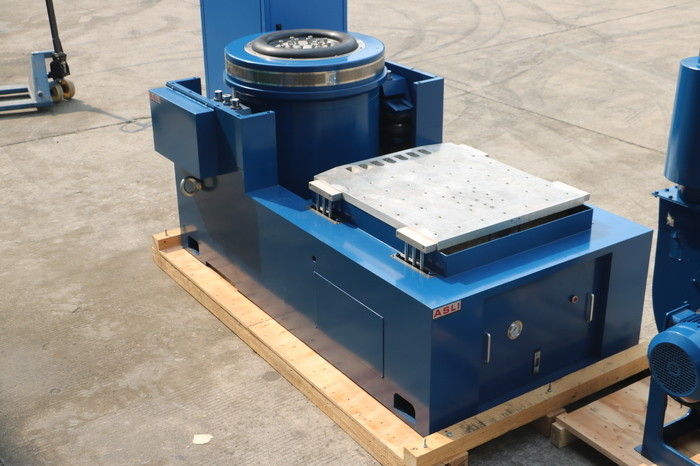

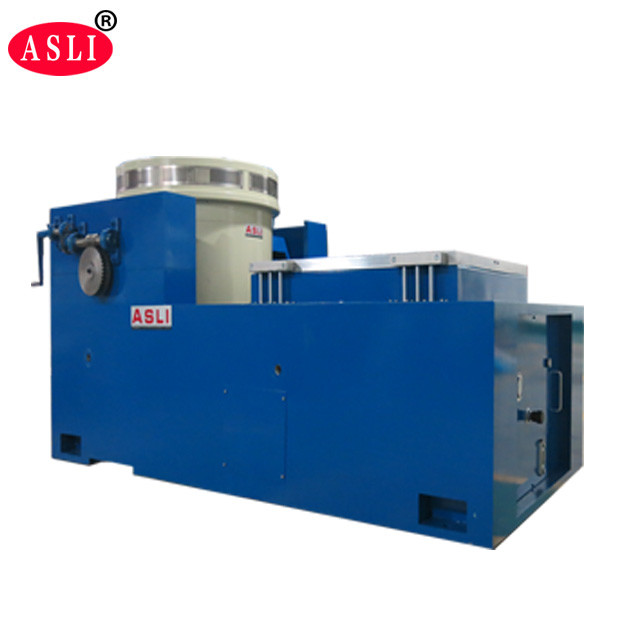

Máy rung bàn cơ khí 3 trục Máy rung điện Máy đo điện động lực học
Product Details
| lực sin: | 6000N | Tốc độ: | 1,6m/giây |
|---|---|---|---|
| Di dời: | 25mm | Tần số: | 3~3500HZ |
| tải: | 180kg | tăng tốc: | 100g |
| phần ứng: | 230mm | ||
| Làm nổi bật |
Bàn lắc cơ 6000N,Bàn lắc cơ điện động,Máy lắc rung điện động cơ học |
||
Product Description
Máy rung tần số cao áp dụng các công nghệ hiện đại tiên tiến bao gồm cấu trúc mạch kép từ, vòng tròn hành động khung tự tạo, hỗ trợ không khí, vòng bi con lăn và dẫn hướng tuyến tính, cùng với cách ly trục quay. Nó có khả năng thực hiện các bài kiểm tra rung sin trên ba trục X, Y và Z, các bài kiểm tra rung ngẫu nhiên băng thông rộng, cũng như các bài kiểm tra xung cổ điển (nửa sin) và phổ phản ứng sốc. Thiết bị này được sử dụng rộng rãi trong các ngành quốc phòng, vũ khí, hàng không, vũ trụ, viễn thông, điện tử, thiết bị điện và thiết bị gia dụng.
- Lực định mức: Lực sin 6000N; Lực ngẫu nhiên 6000N; Lực sốc 12000N
- Dải tần số: 5Hz đến 3500Hz – hỗ trợ tần số cố định, quét qua lại, sin, ngẫu nhiên và chế độ sốc
- Chế độ quét tần số: Tuyến tính, logarit, quét qua lại, tần số cố định
- Số lần quét tần số: 1 đến 32767
- Thời gian quét tần số: Tần số cố định/đơn 1–3600 phút; có thể hiển thị đường cong quét tần số
- Gia tốc tối đa: 1000 m/s² (không tải)
- Tải trọng tối đa: 180 kg
- Độ dịch chuyển tối đa: 25 mm p-p (không tải), đỉnh kép
- Độ dịch chuyển va đập: 25 mm
- Trọng lượng cuộn dây chuyển động: 6.5 kg
- Hướng rung: Dọc
- Sóng rung: Sin, ngẫu nhiên, sốc
- Đường kính cuộn dây chuyển động: Φ230 mm
- Kích thước hệ thống rung (mm): R850 × C750 × S550 mm
- Trọng lượng hệ thống rung: 590 kg
- Máy phát rung – 1 bộ
- Bộ điều khiển rung – 1 bộ
- Buồng kết nối truyền thông – 1 bộ
- Bộ khuếch đại công suất DA-6 – 1 bộ
- Nguồn kích thích – 1 chiếc
- Phần mềm điều khiển – 1 bộ
- Hệ thống làm mát – 1 bộ
- Máy tính công nghiệp – 1 bộ
| Mô hình | Lực sin định mức (N) | Lực ngẫu nhiên định mức (N) | Dải tần số (Hz) | Gia tốc định mức (m/s²) | Tốc độ định mức (m/s) | Độ dịch chuyển định mức (p-p) mm | Tải trọng tối đa (Kg) | Cuộn dây chuyển động (Kg) | Kích thước cuộn dây chuyển động (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
Lưu ý: Mô hình ES-6 được làm nổi bật là cấu hình chính. Các mô hình khác có sẵn cho các yêu cầu lực và tải trọng cao hơn.
- Khung tròn động được thiết kế tốt, với tần số cộng hưởng trục cao hơn.
- Thiết kế mạch kép từ đảm bảo rò rỉ từ thông thấp, cấu trúc nhỏ gọn và bố trí hợp lý.
- Vòng bi con lăn thanh đòn với độ cứng định hướng composite thẳng và định hướng nhập khẩu, cung cấp khả năng chịu tải lệch tâm tuyệt vời.
- Nền tảng cách ly trục quay dành riêng cho việc sử dụng hormone, cung cấp lắp đặt di động thuận tiện.
- Hệ thống di chuyển tiên tiến đảm bảo độ tin cậy cao của vòng tròn động.
- Thiết kế ống dẫn mới tăng cường hiệu quả làm mát.
- Độ cứng tĩnh và độ cứng động của bóng nhỏ mang chịu tải trọng rung và cải thiện hiệu suất tần số thấp.
