Thiết bị thử rung động ES-20.pdf

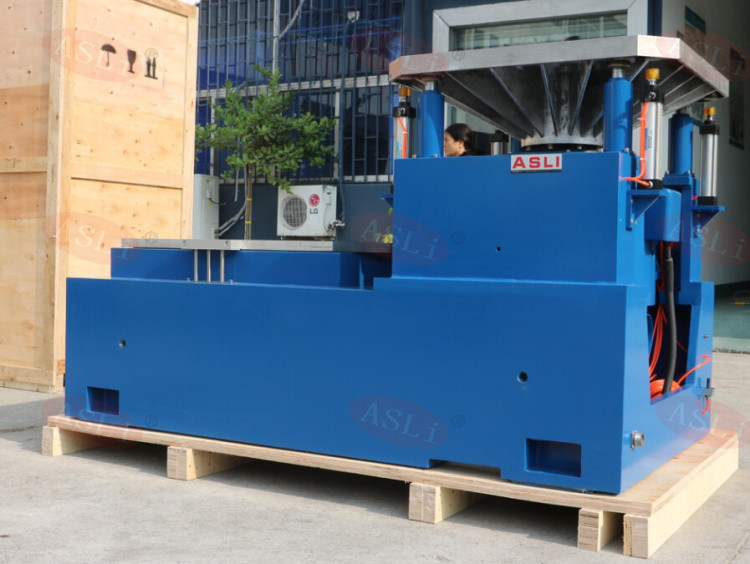

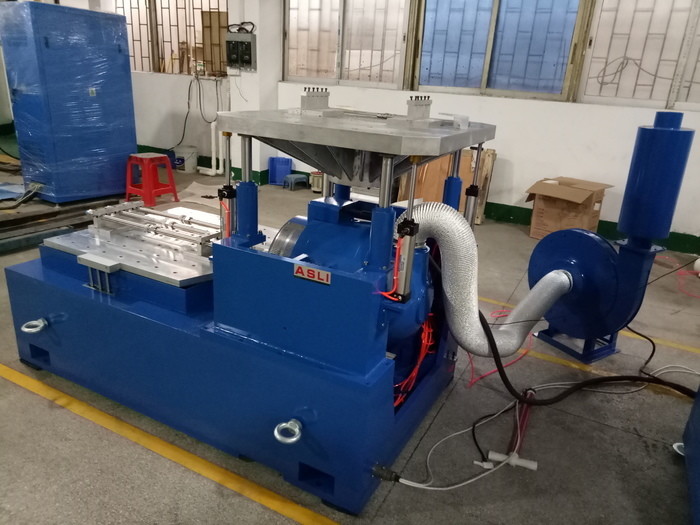

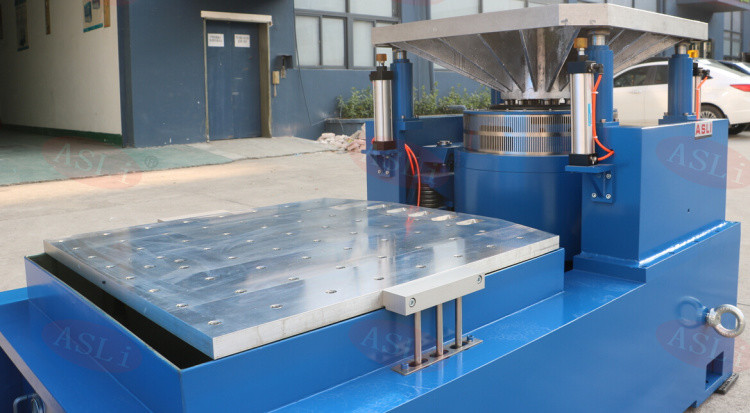

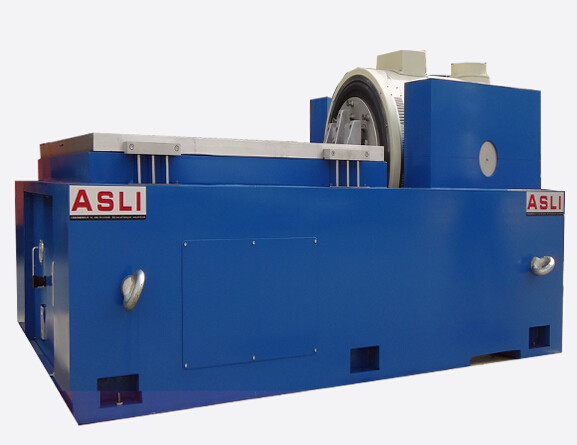

Thiết bị thử nghiệm bảng rung động trục 3 của phòng thí nghiệm điện từ theo tiêu chuẩn ASTM D999-01
Tại sao chọn ASLI để kiểm tra rung động?
ASLI cung cấp máy thử nghiệm tùy chỉnh đặc biệt để đáp ứng tất cả các loại yêu cầu thử nghiệm và điều kiện vật cố định..Ngoại trừ các sản phẩm thông thường chúng tôi cung cấp dịch vụ OEM.
Đặc điểm:
Cấu trúc từ tính kép;
Các thiết bị hỗ trợ không có khung;
Hỗ trợ tải khí nén;
Thiết kế trunnion chắc chắn với cách ly không khí;
Hệ thống treo trục hoạt động;
Sự biến dạng hình sóng nhỏ, sức chịu tải cao, chất lượng dẫn đường tốt;
Các chức năng bảo vệ cho khóa an toàn;
Khả năng tương thích tốt với bộ mở rộng đầu bàn trượt, buồng thử khí hậu, cột cách ly không khí, v.v.
Các thông số kỹ thuật của bộ mở rộng ngang:
Các thông số kỹ thuật của bộ mở rộng dọc:
| Mô hình |
Đánh giá sinus Lực lượng(N) |
Đánh giá ngẫu nhiên Lực lượng(N) |
Tần số Phạm vi (Hz) |
Tốc độ gia tốc (m/s)2) | Tốc độ định số (m/s) |
Đánh giákhôngvị trí (p-p) mm |
Max. Load (Kg) | cuộn dây di chuyển (Kg) |
Khối lượng của Vòng quay di chuyển (mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
Bao gồm: PP phim đầu tiên, và sau đó bọt 10mm giữa máy và trường hợp, và bên ngoài là trường hợp gỗ dán xuất khẩu tiêu chuẩn.
Nếu bạn cần thêm thông tin về Thiết bị kiểm tra bảng rung điện từ phòng thí nghiệm 3 trục với tiêu chuẩn ASTM D999-01, vui lòng liên hệ với tôi.
