Máy kiểm tra độ rung điện động đáp ứng MIL STD 810G và MIL STD 202H
Product Details
| lực sin: | 30000n | Tốc độ: | 1,8m/s |
|---|---|---|---|
| Dịch chuyển: | 100mm | Gia tốc: | 100g |
| Tính thường xuyên: | 3 ~ 3500Hz | Quyền lực: | 380V 3 pha |
| đáp ứng tiêu chuẩn: | MIL STD 810G và MIL STD 202H | ||
| Làm nổi bật |
Máy kiểm tra độ rung 380v,Máy kiểm tra độ rung điện động,Thiết bị kiểm tra độ rung MIL STD 810G |
||
Product Description
ASLI là một nhà sản xuất của electrodynamic high-frequency vibration testing machine series products. Our systems are built with advanced technologies including a double-magnetic circuit structure,Vòng tròn hoạt động xương tự tạo, hỗ trợ trên không, vòng bi và hướng dẫn tuyến tính, và cách ly trunnion. These machines can perform X, Y, and Z three-axis sinusoidal vibration tests,và các xét nghiệm xung cổ điển (half-sinus), trapezoidal, sawtooth wave) cũng như các thử nghiệm phổ phản ứng sốc.
Các sản phẩm này được sử dụng rộng rãi trong ngành quốc phòng, vũ khí, hàng không, hàng không vũ trụ, truyền thông, điện tử, thiết bị điện và thiết bị gia dụng.
Download ES-3A Vibration Tester PDFWhether you are testing bare products, individual packages, full pallet loads, or much larger crated systems, ASLI has a vibration system model suited to your testing requirements. Cho dù bạn đang thử nghiệm các sản phẩm trần, các gói riêng lẻ, tải pallet đầy đủ, hoặc các hệ thống hộp lớn hơn, ASLI có một mô hình hệ thống rung phù hợp với các yêu cầu thử nghiệm của bạn.ASLI's horizontal vibration systems perform a wide range of horizontal vibration tests Hệ thống rung ngang của ASLI thực hiện một loạt các thử nghiệm rung ngang.
| Mô hình | Lực sinus định số (N) | Lực ngẫu nhiên (N) | Phạm vi tần số (Hz) | Tốc độ gia tốc (m/s2) | Tốc độ định số (m/s) | Năng lượng thay thế (p-p) mm | Max. Load (Kg) | Vòng di chuyển (Kg) | Kích thước của cuộn dây di chuyển (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3 ¢3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3 ¢3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3 ¢3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3 ¢3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3 ¢3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3 ¢2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3 ¢2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 ¢ 2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3 ¢ 1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- Một bộ xương vòng tròn động được thiết kế tốt với tần số cộng hưởng trục cao hơn.
- Thiết kế mạch hai từ với rò rỉ luồng từ thấp, cấu trúc nhỏ gọn và bố cục hợp lý.
- Các vòng bi cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn
- Cơ sở cách ly Trunnion dành riêng cho cách ly rung động, với cài đặt di động thuận tiện.
- Công nghệ tiên tiến được kết hợp trong hệ thống để đảm bảo độ tin cậy cao của vòng tròn động.
- Thiết kế ống dẫn mới để tăng hiệu ứng làm mát.
- Độ cứng tĩnh và độ cứng động của vòng bi với hiệu ứng bong bóng nhỏ, tăng công suất bàn rung và cải thiện hiệu suất tần số thấp.
- Trong một băng tải tải nhỏ, tăng tốc và tần suất làm việc cao hơn được thực hiện, cải thiện khả năng tải và hiệu suất của toàn bộ băng tải máy.

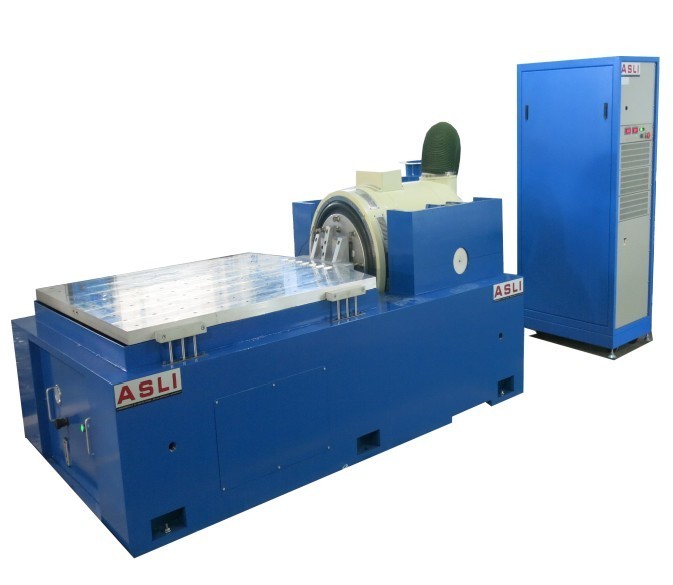

- The horizontal bench and vibration bench are an integral type with a perfect structure, offering convenience to install and adjust. Bàn băng ngang và băng ghế rung là một loại tích hợp với cấu trúc hoàn hảo, mang lại sự thuận tiện để cài đặt và điều chỉnh.
- Đường áp suất tĩnh, hình chữ V, có khả năng chống nghiêng và chống tải thiên vị.
- Máy bơm dầu tích hợp với cấu trúc tốt và hoạt động dễ dàng.
| Mô hình | Kích thước băng ghế (mm) | Phạm vi tần số (Hz) | Trọng lượng của các bộ phận di chuyển (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5 ¢ 1000 51500 5 ¢ 2000 | 6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | 5 ¢ 1000 5 ¢1400 5 ¢ 2000 | 11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 | 5 ¢ 1000 51500 5 ¢ 2000 | 19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600×600×40 | 5 ¢ 1000 5 ¢1200 5 ¢ 2000 | 27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 | 5 ¢ 800 5 ¢ 1000 51500 | 36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 | 5 ¢ 1000 51500 5 ¢ 2000 | 57.7 76.9 86.5 |
| LT1010 | 1000 × 1000 × 30 1000 × 1000 × 40 1000 × 1000 × 50 | 5 ¢ 1000 5 ¢1300 51500 | 89.1 118.8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 | 5 ¢ 800 5 ¢1100 5 ¢1400 | 126 168 210 |
VT vertical extended-bench and specified clamps are precision calculated and elaborately designed to ensure the customer acquires the best performance based on a perfect structure.vật liệu chất lượng cao, và làm việc cao cấp.
| Mô hình | Trọng lượng (kg) | Tần số tối đa (Hz) | Kích thước băng ghế |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000 × 1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (Bên tròn) | 220 | 350 | Φ1200 |
If you have any inquiries about the Electrodynamic Vibration Testing Machine (MIL-STD-810G and MIL-STD-202H compliant), please feel free to contact us. Nếu bạn có bất kỳ thắc mắc nào về Máy kiểm tra rung điện động học (MIL-STD-810G and MIL-STD-202H compliant), please feel free to contact us.
