Thử nghiệm rung động tần số cao.pdf

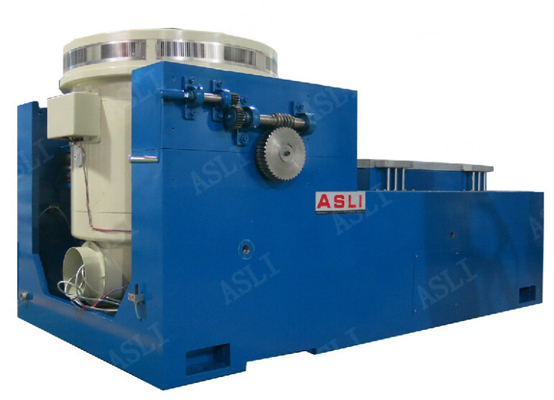

Hệ thống kiểm tra rung động sinus và dịch chuyển lớn ngẫu nhiên với bộ điều khiển cho MIL-STD 810F
Đáp ứng tiêu chuẩn:
MIL-STD, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIS, BS vv
High frequency Electromagnetic Vibration Shaker are used to evaluate resonant frequencies of product and package designs and simulate the random vibration that occurs in the disribution or in-use environmentMáy đơn giản để sử dụng có thể thực hiện một loạt các thử nghiệm rung theo chính phủ, ngành công nghiệp và các thông số kỹ thuật của công ty.
Các ngành công nghiệp áp dụng:
Thiết bị điện tử ô tô, Bộ máy đo động cơ, Pin lưu trữ ô tô, Thiết bị điện ô tô, Động cơ ô tô, Pin điện dung hòa tan trong nước, van an toàn,Máy nén điều hòa không khí tự động vv.
Các điều kiện thử nghiệm thường bao gồm phạm vi tần số thử nghiệm rung động, cường độ rung động, thời gian rung động, hướng rung động, loại rung động ( rung động xoang,rung ngẫu nhiên hoặc rung hỗn hợp) và giới hạn dung sai thử nghiệmQuyết định xem thử nghiệm có nên được thực hiện theo một hướng (và, nếu cần thiết, thứ tự của các thử nghiệm theo hướng X, Y và Z) hoặc theo ba hướng cùng một lúc.
1Một cấu trúc kết hợp của buồng thử nghiệm và hệ thống làm lạnh tự hào thiết kế nhỏ gọn và duyên dáng;
2Để làm cho nó thuận tiện cho hoạt động; đơn vị nén lạnh gốc và phụ kiện chính của nó nhập khẩu từ nước ngoài
3. Đèn điều khiển màn hình cảm ứng màu LCD nhập khẩu có khả năng điều khiển các chương trình độ ẩm nhiệt độ ô tô;
4Để đáp ứng nhu cầu độc đáo của khách hàng, người dùng có thể lựa chọn từ các mô hình khác nhau của băng ghế thử rung để đảm bảo rằng ngoài tốt mát
5. Hệ thống niêm phong nhiệt và không khí, băng ghế rung này cũng sẽ tự hào hiệu ứng đáng chú ý của rung cơ học
thiết bị thử nghiệm độ tin cậy, rung động sốc
| Tên | Bàn rung đóng gói/bàn rung kiểm tra cho phụ tùng ô tô | ||||||||
| Mô hình | Lực sinus định số (N) | Lực ngẫu nhiên (N) | Phạm vi tần số (Hz) | Tốc độ gia tốc (m/s2) | Tốc độ định số ((m/s) | Di chuyển số (p-p) mm | Max. Load (Kg) | cuộn dây di chuyển (Kg) | Kích thước của cuộn dây di chuyển (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
Nếu bạn cần thêm thông tin về hệ thống thử nghiệm rung động sinus và dịch chuyển lớn ngẫu nhiên với bộ điều khiển cho MIL-STD 810F, vui lòng liên hệ với chúng tôi.
