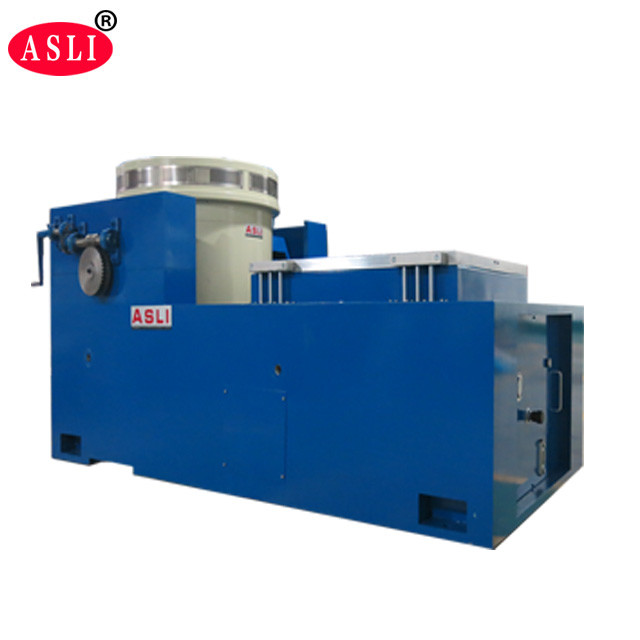

Hệ thống kiểm tra máy lắc 40KN được làm mát bằng không khí với bàn rung 1000 x 1000mm
Product Details
| lực sin: | 40kn | Tốc độ: | 1,8m/s |
|---|---|---|---|
| Sự dịch chuyển: | 51mm | Tính thường xuyên: | 3 ~ 2000Hz |
| Đang tải: | 500kg | Tăng tốc: | 100g |
| phần ứng: | 450mm | Kích thước bảng: | 1000x1000mm |
| Làm nổi bật |
Hệ thống lắc rung 40KN,Hệ thống lắc rung làm mát bằng không khí,Bàn lắc rung 1000x1000mm |
||
Product Description
Hệ thống kiểm tra rung động điện từ làm mát bằng khí 40KN với bàn rung 1000 x 1000 mm là giải pháp kiểm tra rung động điện từ tần số cao, được thiết kế cho cả kích thích dọc và ngang. Nó được sử dụng rộng rãi để đánh giá tần số cộng hưởng của thiết kế sản phẩm và bao bì, cũng như mô phỏng rung động ngẫu nhiên xảy ra trong quá trình vận chuyển hoặc môi trường sử dụng. Hệ thống vận hành đơn giản và có thể thực hiện nhiều loại kiểm tra rung động theo các thông số kỹ thuật của chính phủ, ngành và doanh nghiệp.
Máy lắc là một thiết bị điện từ được sử dụng để kiểm tra rung động nhằm kích thích cấu trúc đang được kiểm tra. Nó thường được sử dụng cho kiểm tra mô-đun hoặc kiểm tra độ bền. Máy lắc rung có nhiều thiết kế khác nhau để phù hợp với các yêu cầu kiểm tra khác nhau.
- Cấu trúc kết hợp giữa buồng thử nghiệm và hệ thống làm lạnh với thiết kế nhỏ gọn và trang nhã, có bảng điều khiển độc lập để vận hành thuận tiện.
- Bộ máy nén làm lạnh nguyên bản và các phụ kiện chính nhập khẩu từ nước ngoài.
- Bộ điều khiển màn hình cảm ứng màu LCD nhập khẩu có khả năng điều khiển tự động các chương trình nhiệt độ và độ ẩm.
- Được trang bị giao diện viễn thông RS-232. Để đáp ứng nhu cầu riêng của khách hàng, người dùng có thể chọn từ các mẫu bàn thử rung khác nhau để đảm bảo hiệu suất làm mát tốt.
- Hệ thống làm kín nhiệt và khí — bàn rung này cũng có hiệu quả đáng kể về rung cơ học, thiết bị kiểm tra độ tin cậy và rung sốc.
Bàn rung đóng gói / Máy kiểm tra bàn rung cho phụ tùng ô tô
| Mẫu mã | Lực hình sin định mức (N) | Lực ngẫu nhiên định mức (N) | Dải tần số (Hz) | Gia tốc định mức (m/s²) | Tốc độ định mức (m/s) | Độ dịch chuyển định mức (p-p) mm | Tải trọng tối đa (Kg) | Cuộn dây di chuyển (Kg) | Kích thước cuộn dây di chuyển (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
Máy lắc cũng có thể được kết hợp với buồng thử nghiệm nhiệt độ và độ ẩm để kiểm tra môi trường và rung động toàn diện.
| Mẫu mã | THV-408(A~F) |
|---|---|
| Kích thước bên trong | R600 x C850 x S800 (mm) |
| Kích thước bên ngoài | R850 x C1950 x S2100 (mm) |
| Dải nhiệt độ | Nhiệt độ thấp: (A: 25°C; B: 0°C; C: -20°C; D: -40°C; E: -60°C; F: -70°C) Nhiệt độ cao: 100°C (150°C) |
| Dải độ ẩm | 20%–98% RH (10%–98% RH / 5%–98% RH là điều kiện tùy chọn đặc biệt, yêu cầu máy hút ẩm) |
| Độ chính xác phân tích / Độ đồng đều phân bố nhiệt độ và độ ẩm | 0.1°C; 0.1% RH / ±2.0°C; ±3.0% RH |
| Độ chính xác điều khiển nhiệt độ và độ ẩm | ±0.5°C; ±2.5% RH |
| Tốc độ tăng / giảm nhiệt độ | Tăng nhiệt độ khoảng 0.1–3.0°C/phút / giảm nhiệt độ khoảng 0.1–1.5°C/phút (Tốc độ giảm tối thiểu 1.5°C/phút là điều kiện tùy chọn đặc biệt) |
| Vật liệu bên trong và bên ngoài | Vật liệu hộp bên trong là thép không gỉ SUS 304#; hộp bên ngoài là thép không gỉ hoặc thép cán nguội SEE được sơn phủ. |
| Vật liệu cách nhiệt | Vật liệu cách nhiệt bọt xốp chịu nhiệt độ cao, mật độ cao, không chứa clo, không chứa ethyl acetum |
| Hệ thống làm mát | Làm mát bằng gió hoặc làm mát bằng nước / máy nén một cấp (-40°C), máy nén hai cấp (-70°C) |
| Thiết bị bảo vệ | Công tắc không cầu chì, công tắc bảo vệ quá tải cho máy nén, công tắc bảo vệ chất làm lạnh áp suất cao và thấp, công tắc bảo vệ quá độ ẩm và quá nhiệt, cầu chì, hệ thống cảnh báo lỗi, bảo vệ cảnh báo thiếu nước |
| Phụ kiện tùy chọn | Cửa bên trong có lỗ thao tác (tùy chọn), máy ghi (tùy chọn), máy lọc nước, máy hút ẩm |
| Thiết bị kiểm tra rung động | Chọn bàn thử rung phù hợp theo điều kiện thử nghiệm của khách hàng. Đối với các thông số kỹ thuật, vui lòng tham khảo thông số của Máy kiểm tra rung động loại điện động lực học trong danh mục này. |
| Nguồn điện | AC380V 3 pha 5 dây, 50/60Hz |
- Khung động được thiết kế tốt, với tần số cộng hưởng trục giai đoạn cao hơn.
- Mạch kép từ, rò rỉ từ thông thấp, cấu trúc nhỏ gọn và hợp lý.
- Vòng bi con lăn cần lắc thẳng và thân composite định hướng độ cứng nhập khẩu, có khả năng chịu tải lệch tâm.
- Nền cách ly trục quay chuyên dụng cho sử dụng hormone, với lắp đặt di động tiện lợi.
- Hệ thống di chuyển công nghệ tiên tiến để đảm bảo độ tin cậy cao của vòng tròn động.
- Thiết kế ống dẫn mới để tăng cường hiệu quả làm mát.
- Độ cứng tĩnh và độ cứng động của vòng bi nhỏ, nâng cao khả năng chịu tải của bàn rung và cải thiện hiệu suất tần số thấp.
Product Highlights
Máy lắc rung 40KN làm mát bằng không khí với bàn 1000x1000mm, 3-2000Hz, tải trọng 500kg, gia tốc 100g. Lý tưởng cho việc thử nghiệm phương thức và độ bền. Có bộ điều khiển màn hình cảm ứng nhập khẩu, giao diện R232 và kết hợp với buồng đo độ ẩm nhiệt độ để kiểm tra độ tin cậy toàn diện.
