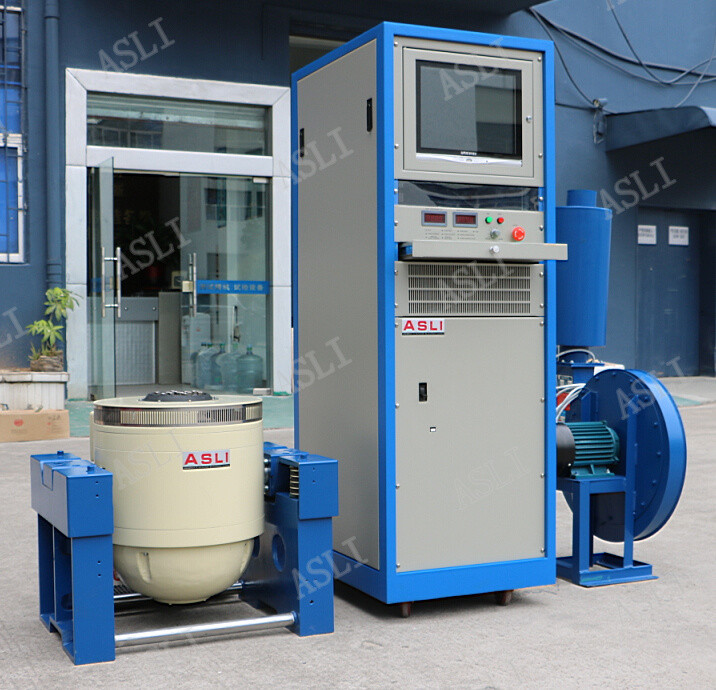

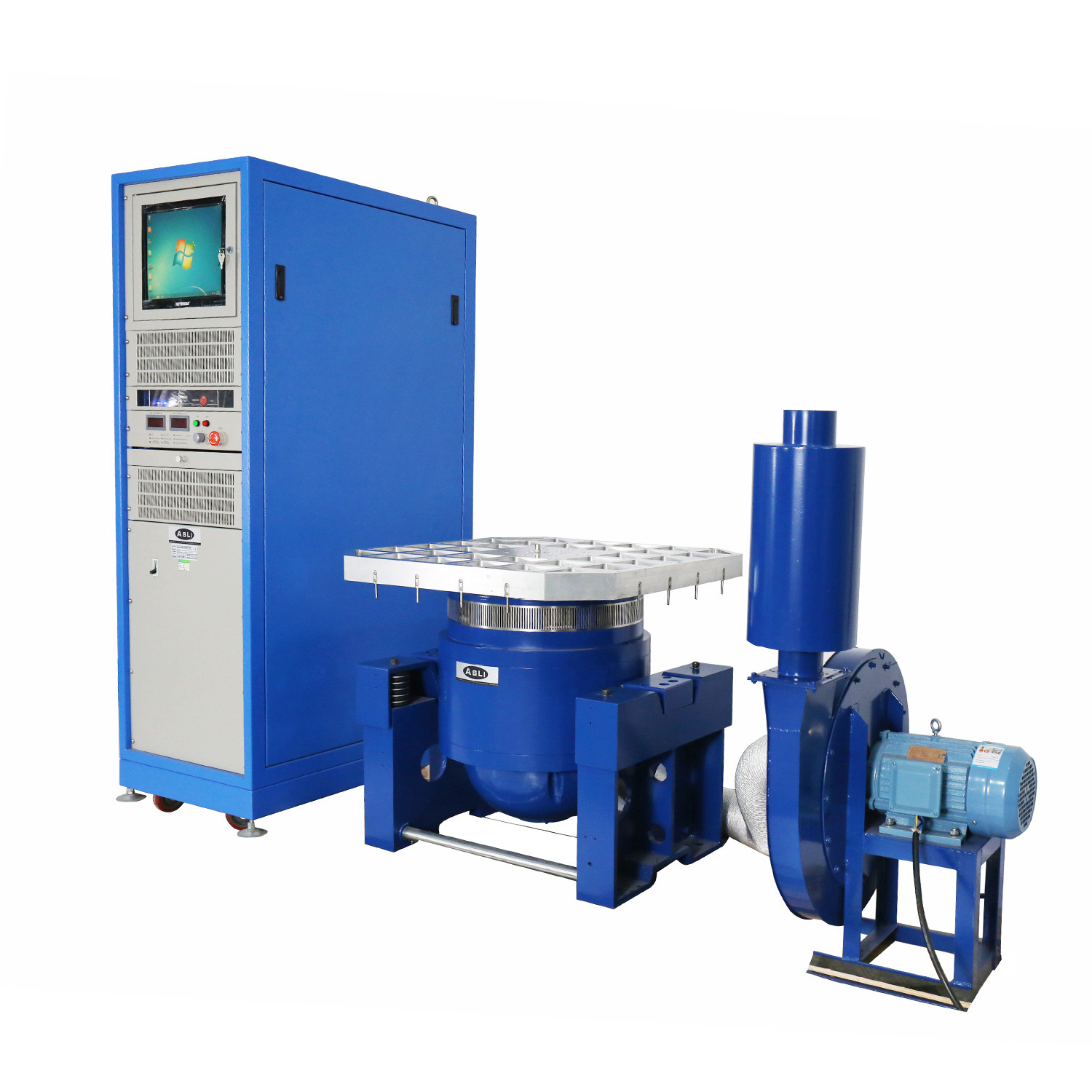

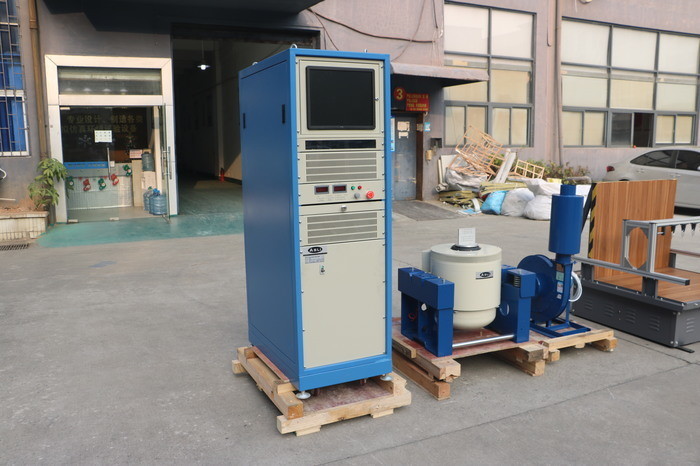

Máy kiểm tra rung động cao tần số điện từ theo sinus và ngẫu nhiên
Giá trị RMS trong thử nghiệm rung động là gì?
Trong thử nghiệm rung động, thường yêu cầu một tín hiệu ngẫu nhiên phải chứa các giá trị đỉnh gấp ba lần giá trị RMS.Lực được tạo ra bởi một exciter chủ yếu bị giới hạn bởi hiệu ứng sưởi ấm của dòng. tức là giá trị RMS. trong khi chỉ số khuếch đại công suất bị ảnh hưởng bởi các giá trị đỉnh.
Tải xuống tài liệu để lưu trữ -- nhấp vào đây ----→ES-3 máy kiểm tra rung động.pdf
Máy kiểm tra rung động cao tần số điện từ theo sinus và ngẫu nhiênhoàn toàn theo thử nghiệm, mô phỏng liên quan đến pin thiết kế tiêu chuẩn, dưới điều kiện nhất định của thử nghiệm rung của pin,pin hoặc bộ pin được cố định trên bảng rung, theo tần số quy định, tốc độ và chế độ di chuyển dọc theo các rung động mẫu pin của ba hướng thẳng đứng lẫn nhau đo pin không nên rò rỉ,Đừng mất lòng., không bị hỏng, không cháy và nổ.
Các thông số kỹ thuật:
| Mô hình |
Đánh giá sinus Sức mạnh (N) |
Đánh giá ngẫu nhiên Sức mạnh (N) |
Tần số Phạm vi (Hz) |
Tốc độ gia tốc (m/s)2) | Tốc độ định số ((m/s) |
Tỷ lệ dịch chuyển (p-p) mm |
Max. Load (Kg) | Vòng xoay chuyển động ((Kg) |
Khối lượng của Vòng di chuyển ((mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| Bộ khuếch đại điện | |
| Khả năng phát ra tăng cường | 30 kVA |
| SNR | > 65 dB |
| Điện áp đầu ra | 120 Vrms |
| Kích thước (L × W × H, không đóng gói) | 800x900x2,100 mm |
| Máy thổi | |
| Khối lượng không khí | 0.46 m3/s |
| Sức mạnh | 7.5 kW |
| Độ kính ống dẫn không khí | 200 mm |
| Áp suất không khí | 8.8kPa |
| Cài đặt | Có thể kết nối với trần nhà (lên đến hai độ 90 độ cong), tối đa 20 ̊ chạy |

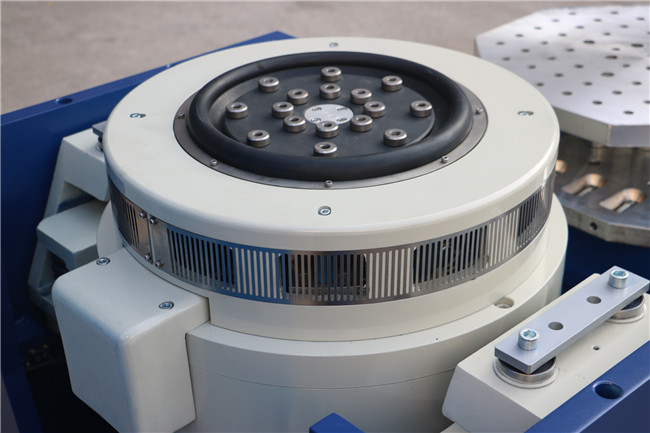

Vibration shaker Tính năng:
1. Xương xương vòng tròn năng động được thiết kế tốt, với tần số cộng hưởng trục cao hơn.
2. 2 mạch từ tính, rò rỉ dòng từ thấp, cấu trúc nhỏ gọn và hợp lý.
3Rocker Rod vòng bi lăn thẳng và nhập khẩu định hướng cơ thể composite độ cứng định hướng, khả năng tải lệch tâm.
4. Trunnion nền tảng cô lập dành riêng cho việc sử dụng hormone, việc lắp đặt tiện nghi di động.
5. Công nghệ tiên tiến di chuyển xung quanh hệ thống để đảm bảo rằng vòng xoay động của độ tin cậy cao.
6Thiết kế ống dẫn mới và tăng hiệu ứng làm mát.
7. Độ cứng tĩnh, độ cứng động của bong bóng nhỏ mang, tăng khả năng của bảng rung, cải thiện hiệu suất tần số thấp.
