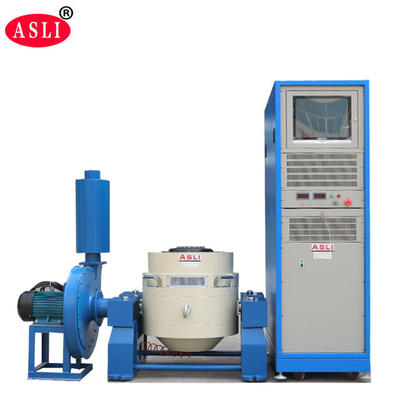

Bảng lắc thử nghiệm độ rung trong phòng thí nghiệm tần số cao cho đầu nối
Các thông số kỹ thuật về Máy lắc thử nghiệm độ rung trong phòng thí nghiệm tần số cao cho đầu nối
| Người mẫu | định mức sin Lực (N) |
xếp hạng ngẫu nhiên Lực (N) |
Tính thường xuyên Phạm vi (Hz) |
Tốc độ định mức (m/s) | Đánh giá thay thế (trang) mm |
Tối đa.Đang tải (Kg) | cuộn dây chuyển động (Kg) | Kích thước của Cuộn dây di chuyển (mm) |
| ES-10 | 10000 | 10000 | 3-3000 | 1.8 | 51 | 270 | 14 | Φ240 |
Ứng dụng báo giá Máy lắc điện động:
Chúng tôi là nhà sản xuất các sản phẩm dòng rung điện, sử dụng 'cấu trúc mạch từ kép', 'vòng tròn hoạt động của bộ xương tự tạo', 'Hỗ trợ trên không' và 'vòng bi lăn và dẫn hướng tuyến tính', 'cách ly trục' công nghệ hiện đại tiên tiến
và công nghệ đặc biệt, có thể được hoàn thành trong thử nghiệm rung hình sin ba trục X, Y, Z và thử nghiệm rung ngẫu nhiên băng thông rộng, sẽ được hoàn thành
bằng phép thử xung và phổ phản ứng sốc cổ điển (nửa hình sin, hình thang, răng cưa).Máy kiểm tra độ rung tần số cao được sử dụng rộng rãi
trong quốc phòng, vũ khí, hàng không, hàng không vũ trụ, thông tin liên lạc, điện tử, thiết bị điện, thông tin liên lạc,
thiết bị gia dụng và các lĩnh vực khác.--- máy kiểm tra độ rung máy lắc công nghiệp
Thử nghiệm sốc nửa sóng hình sincác tính năng:
1. Bộ xương vòng tròn động được thiết kế tốt, với tần số cộng hưởng trục giai đoạn cao hơn.
2. Mạch hai từ, rò rỉ từ thông thấp, cấu trúc nhỏ gọn và hợp lý.
3. Vòng bi lăn Rocker Rod thẳng và định hướng độ cứng thân composite định hướng nhập khẩu, khả năng chịu tải lệch tâm.
4. Nền tảng cách ly Trunnion dành riêng cho việc sử dụng hormone, lắp đặt di động tiện lợi.
5. Công nghệ tiên tiến di chuyển xung quanh hệ thống để đảm bảo vòng tròn năng động có độ tin cậy cao.
6. Thiết kế ống dẫn mới và nâng cao hiệu quả làm mát.
7. Độ cứng tĩnh, độ cứng động của quả bóng nhỏ mang, nâng cao công suất bàn rung, cải thiện hiệu suất tần số thấp.

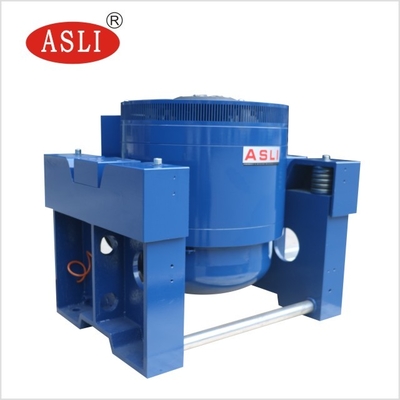

Hệ thống rung( ES-10 )
1 Thông số kỹ thuật của máy lắc rung điện động công nghiệp:
(1) Lực định mức: lực hình sin 10000N;lực ngẫu nhiên 10000N;lực sốc 10000N;
(2) Dải tần số: 5 Hz đến 3500Hz, Tần số cố định, quét qua lại, sin, ngẫu nhiên, sốc
(3) Chế độ tần số quét: tuyến tính, logarit, quét qua lại, tần số cố định
(4) Thời gian quét tần số: 1 đến 32767.
(5) Thời gian tần số quét: tần số cố định/đơn 1-3600 phút, có thể hiển thị đường cong tần số quét.
(6) Tối đa.Gia tốc 1000m/s 2 (không tải)
(7) Tối đa.Tốc độ: 1,8m/s
(8) Tối đa.Độ dịch chuyển: 51mmp-p (không tải), đỉnh kép
(9) Độ dịch chuyển tác động: 51mm
(10) Trọng lượng cuộn dây chuyển động: 14 kg
(11) Hướng rung: Rung dọc + Rung ngang
(12) Sóng rung: sin, ngẫu nhiên, sốc
(13) Đường kính của cuộn dây chuyển động: Φ240 mm
(14) Kích thước hệ thống rung (mm): W1046*H660*D783mm
(15) Trọng lượng hệ thống rung: 900kg

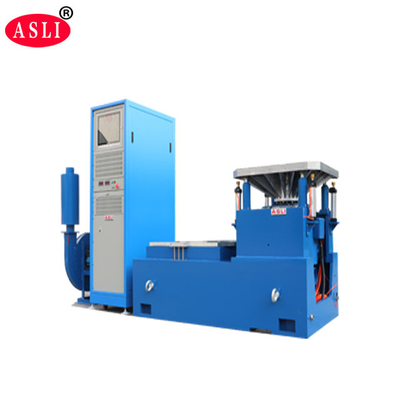

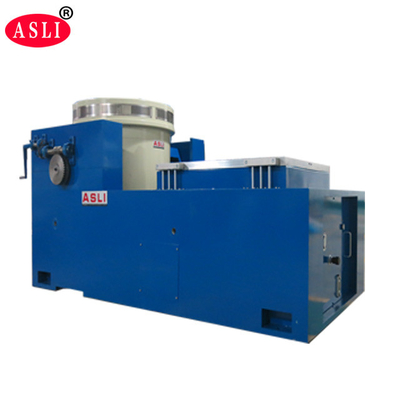

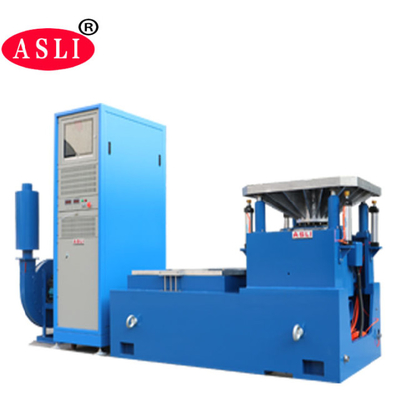

Tính năng chân đế ngang của Máy kiểm tra độ rung:
Trong băng ghế tải nhỏ để nhận ra khả năng tăng tốc và tần số làm việc cao hơn, nhằm cải thiện khả năng tải và hiệu suất của toàn bộ băng ghế máy.
Ghế ngang và ghế rung là loại tích hợp, có cấu trúc hoàn hảo, thuận tiện cho việc lắp đặt và điều chỉnh.
Đường áp tĩnh, hình chữ V, có khả năng chịu nghiêng và chịu tải trọng lệch.
Bơm dầu tích hợp, cấu trúc tốt và vận hành dễ dàng.
Yêu cầu lắp đặt với máy thử độ rung:
(1) Người dùng nên chuẩn bị xe nâng & dụng cụ chuyển số để di chuyển thiết bị vì nó rất nặng, đồng thời hãy đảm bảo rằng
cánh cửa đủ lớn để cho thiết bị vào
(2) Môi trường hoạt động của máy phải ở nhiệt độ phòng và thông gió tốt.Chúng tôi thực sự khuyên bạn nên lắp đặt điều hòa ở khu vực làm việc.Khoảng cách không gian của máy
bên trái/phải/sau phải là Min.700mm, mặt trước phải Min.1500mm.
Gói cho hệ thống rung động điện lực lớn:
Đầu tiên là màng PP, sau đó là xốp 10 mm giữa máy và vỏ, bên ngoài là vỏ gỗ dán xuất khẩu tiêu chuẩn.
