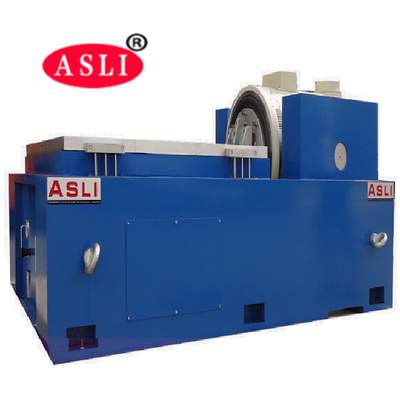

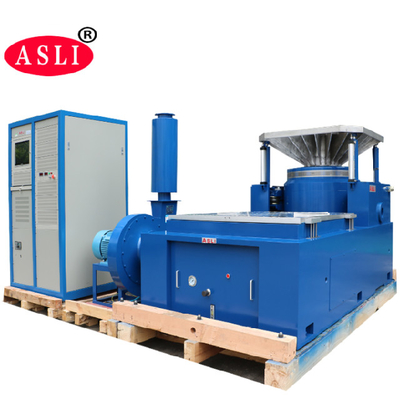

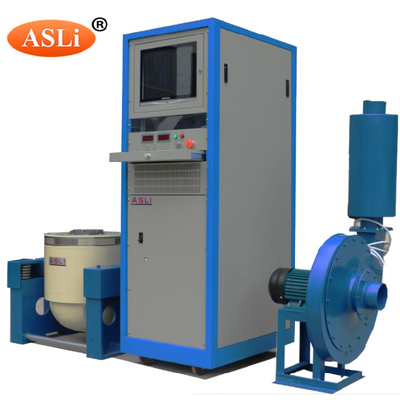

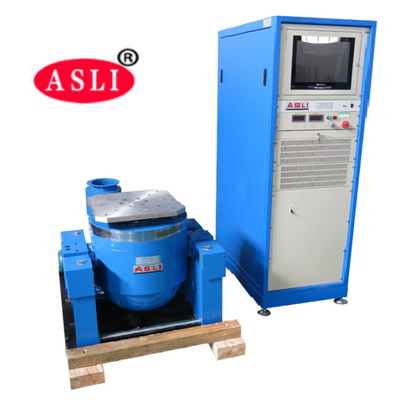

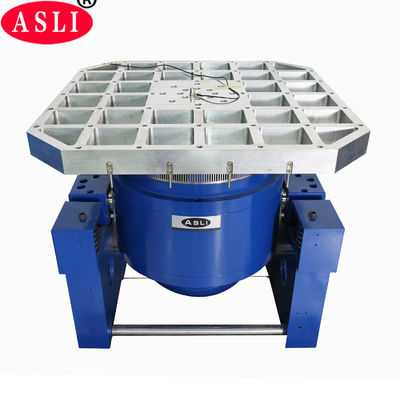

MIL STD 810 và IEC/EN/AS 60068.2.27 Hệ thống máy rung điện động học
Ứng dụng cho máy xoay điện động giá:
Chúng tôi là nhà sản xuất của các sản phẩm dây chuyền rung điện, áp dụng các 'cơ cấu mạch hai từ tính', 'tự tạo hình tròn hoạt động xương',"Hỗ trợ trên không" và "những vòng bi và hướng dẫn tuyến tính"Công nghệ hiện đại tiên tiến
và công nghệ đặc biệt, có thể được hoàn thành trong X, Y, Z ba trục rung động sinus và thử nghiệm rung động ngẫu nhiên băng thông rộng, được hoàn thành
bằng cách thử nghiệm phổ xung và phản ứng cú sốc cổ điển (nửa sinus, trapezoidal, sóng răng cưa).
trong quốc phòng, vũ khí, hàng không, hàng không vũ trụ, truyền thông, điện tử, thiết bị điện, truyền thông,
Máy gia dụng gia đình và các lĩnh vực khác. --- Máy thử rung động cho máy rung công nghiệp
Kiểm tra cú sốc sóng sinus nửaCác đặc điểm:
1. Khung hình tròn động được thiết kế tốt, với tần số cộng hưởng trục cao hơn.
2. 2 mạch từ tính, rò rỉ luồng từ tính thấp, cấu trúc nhỏ gọn và hợp lý.
3Rocker Rod vòng bi lăn thẳng và nhập khẩu định hướng cơ thể composite độ cứng định hướng, khả năng tải lệch tâm.
4. Trunnion nền tảng cô lập dành riêng cho việc sử dụng hormone, việc lắp đặt tiện nghi di động.
5. Công nghệ tiên tiến di chuyển xung quanh hệ thống để đảm bảo rằng vòng xoay động của độ tin cậy cao.
6Thiết kế ống dẫn mới và tăng hiệu ứng làm mát.
7. Độ cứng tĩnh, độ cứng động của bong bóng nhỏ mang, tăng khả năng của bảng rung, cải thiện hiệu suất tần số thấp.
Các thông số kỹ thuật về MIL STD 810 và IEC/EN/AS 60068.2.27 Hệ thống máy rung điện động học
| Mô hình | Đánh giá sinus Sức mạnh (N) |
Đánh giá ngẫu nhiên Sức mạnh (N) |
Tần số Phạm vi (Hz) |
Tốc độ định số ((m/s) | Đánh giá thay thế (p-p) mm |
Max. Load (Kg) | cuộn dây di chuyển (Kg) | Khối lượng của Vòng di chuyển ((mm) |
| ES-10 | 10000 | 10000 | 3-3000 | 1.8 | 51 | 270 | 14 | Φ240 |
Hệ thống rung động (ES-10)
1 Các thông số kỹ thuật với máy rung điện động học công nghiệp:
(1) Lực định số: lực sinus 10000N; lực ngẫu nhiên 10000N; lực va chạm 10000N;
(2) Phạm vi tần số: 5 Hz đến 3500Hz, tần số cố định, quét qua lại, sinus, ngẫu nhiên, sốc
(3) Chế độ tần số quét: tuyến tính, logarithmic, quét qua lại, tần số cố định
(4) Thời gian tần số quét: 1 đến 32767.
(5) Thời gian tần số quét: tần số cố định / một 1-3600mins, đường cong tần số quét có thể được hiển thị.
(6) Tốc độ gia tốc tối đa 1000m/s 2 (không tải)
(7) Tốc độ tối đa: 1,8m/s
(8) Max. Displacement:51mmp-p (không tải), đỉnh gấp đôi
(9) Di chuyển tác động: 51mm
(10) Trọng lượng cuộn dây di chuyển: 14 kg
(11) Hướng rung động: Động thẳng đứng + Động ngang
(12) Sóng rung: sinus, ngẫu nhiên, sốc
(13) đường kính của cuộn dây di chuyển: Φ240 mm
(14) Kích thước hệ thống rung ((mm): W1046*H660*D783mm
(15) Trọng lượng hệ thống rung động: 900kg
Tính năng đứng ngang về Máy thử rung động:
Trong băng tải tải nhỏ để nhận ra tăng tốc và tần số làm việc cao hơn, để cải thiện khả năng tải và hiệu suất của toàn bộ băng tải máy.
Bàn ghế ngang và băng ghế rung là loại tích hợp, với cấu trúc hoàn hảo, thuận tiện để cài đặt và điều chỉnh.
Đường áp suất tĩnh, hình chữ V, có khả năng chống nghiêng và chống tải thiên vị.
Bơm dầu tích hợp, cấu trúc tốt và dễ vận hành.
Thiết lập yêu cầu với máy thử rung động:
(1) Người sử dụng nên chuẩn bị xe nâng & chuyển công cụ để di chuyển các thiết bị vì nó rất nặng, cũng xin vui lòng chắc chắn
cửa đủ lớn để cho các thiết bị vào
(2) Môi trường hoạt động của máy nên ở nhiệt độ phòng và có thông gió tốt.Khoảng cách không gian của máy
bên trái/bên phải/sau phải là tối thiểu 700mm, phía trước phải là tối thiểu 1500mm.
Gói cho hệ thống rung động điện động lực lực lớn:
PP phim đầu tiên, và sau đó bọt 10mm giữa máy và trường hợp, và bên ngoài là trường hợp gỗ dán xuất khẩu tiêu chuẩn.
