1000kg.f Lực kích thích Hệ thống kiểm tra độ rung điện động 1,8m / s
Product Details
| lực sin: | 6000n | Tốc độ: | 1,8m/s |
|---|---|---|---|
| Dịch chuyển: | 25 mm | Tính thường xuyên: | 3 ~ 3500Hz |
| đang tải: | 180kg | Gia tốc: | 100g |
| phần ứng: | 450mm | Thương hiệu: | ASLI |
| Kích thước bảng: | 500x500mm | ||
| Làm nổi bật |
Hệ thống kiểm tra độ rung 1000kg.f,Hệ thống kiểm tra độ rung 1,8m / s |
||
Product Description

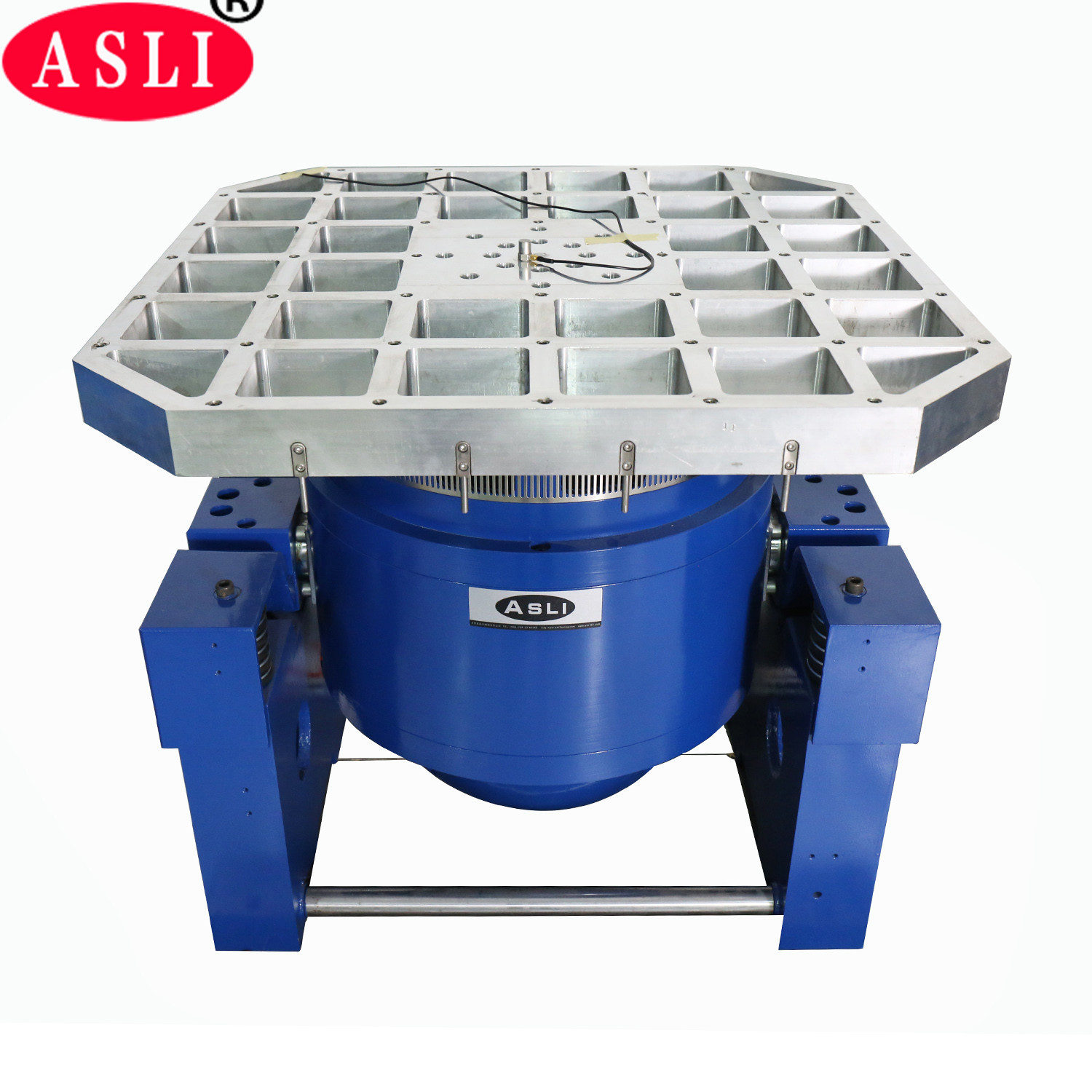

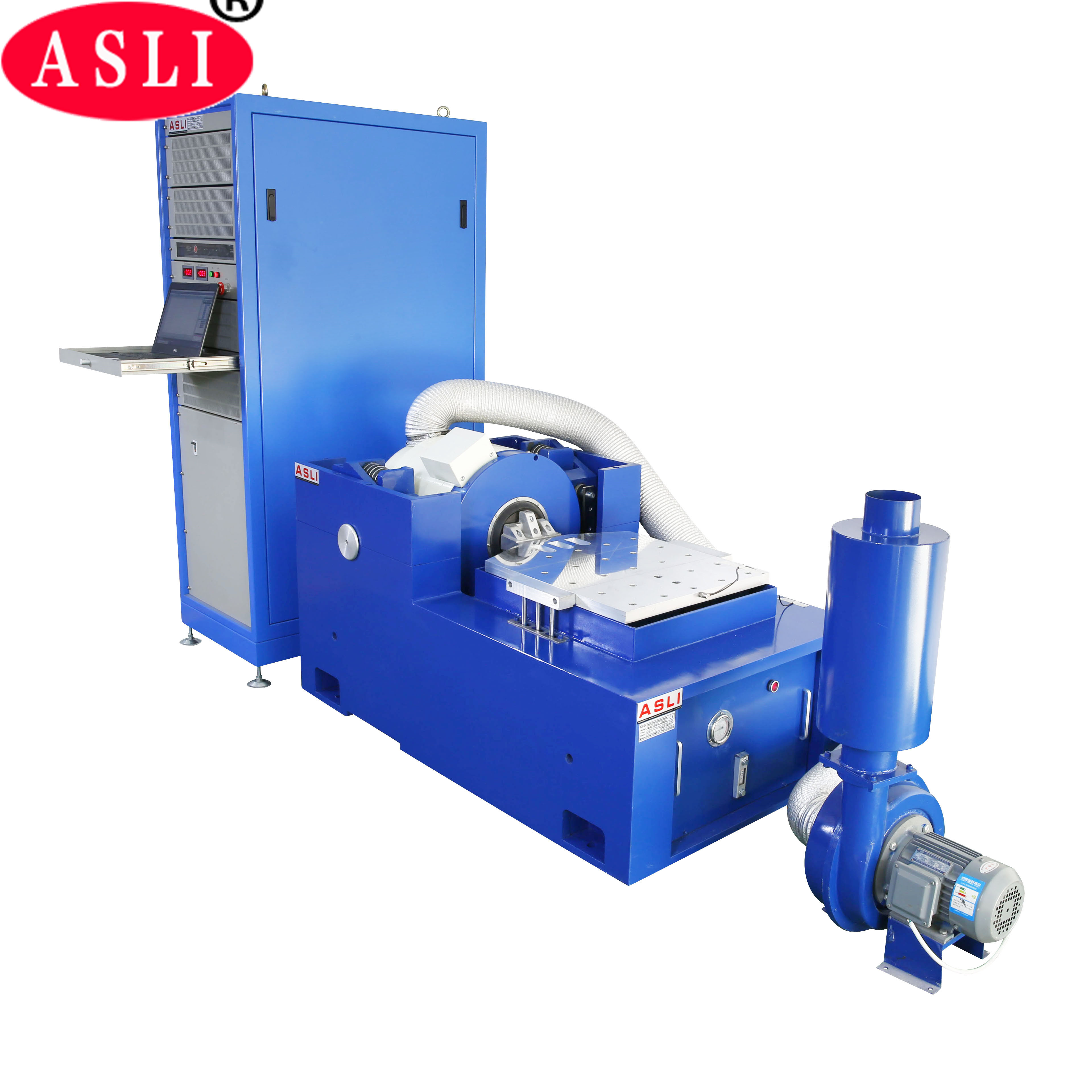

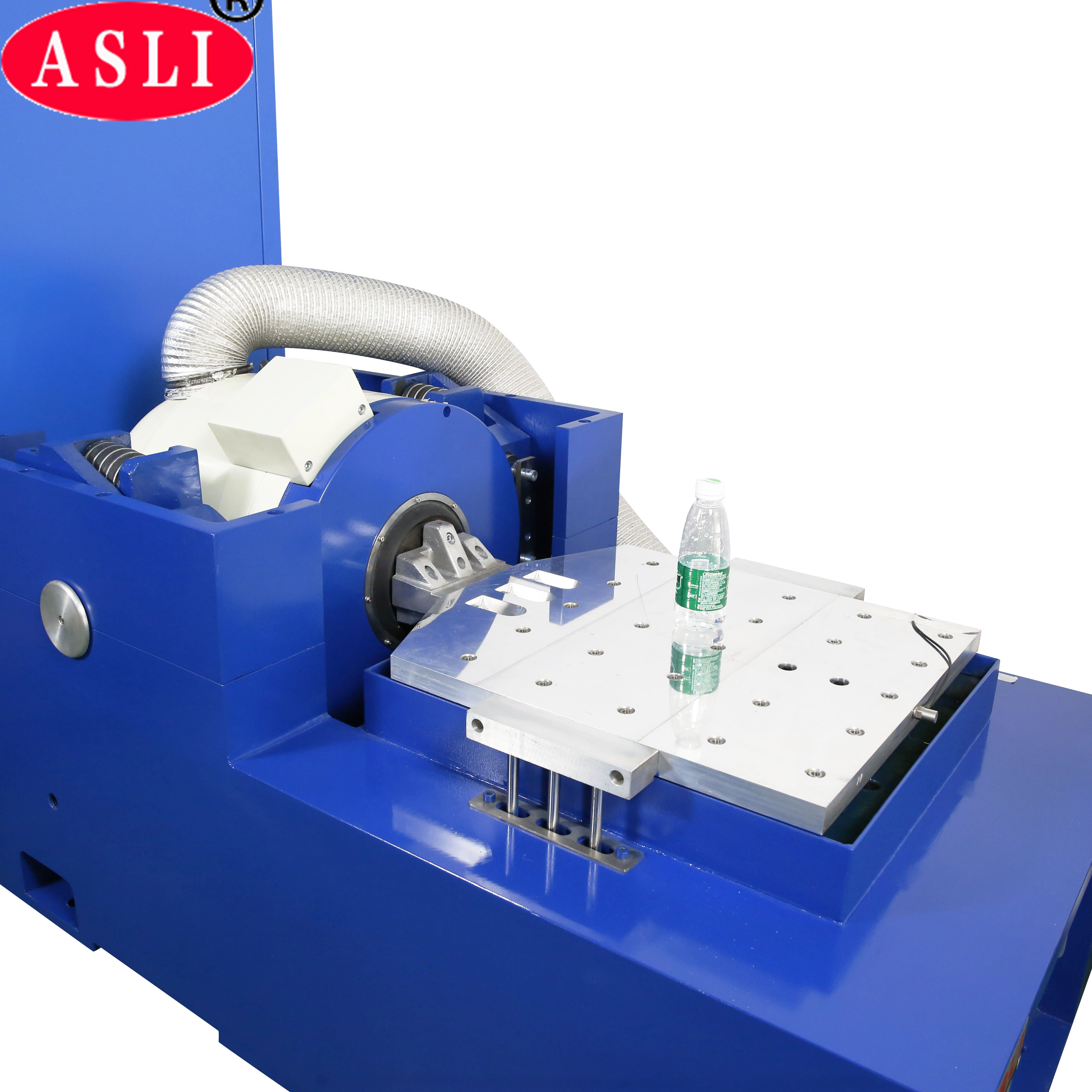

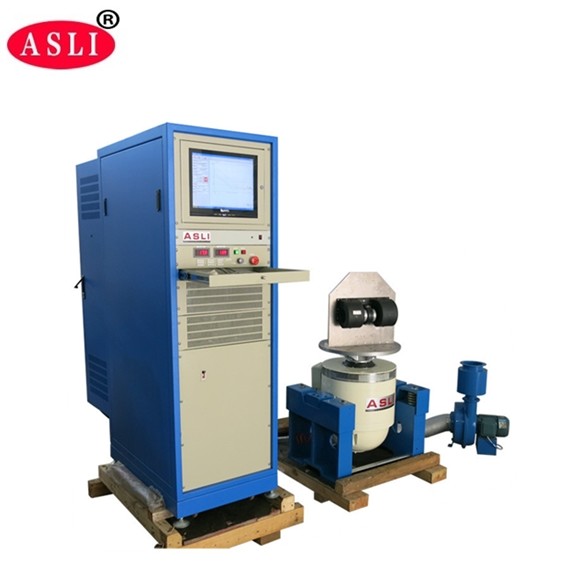

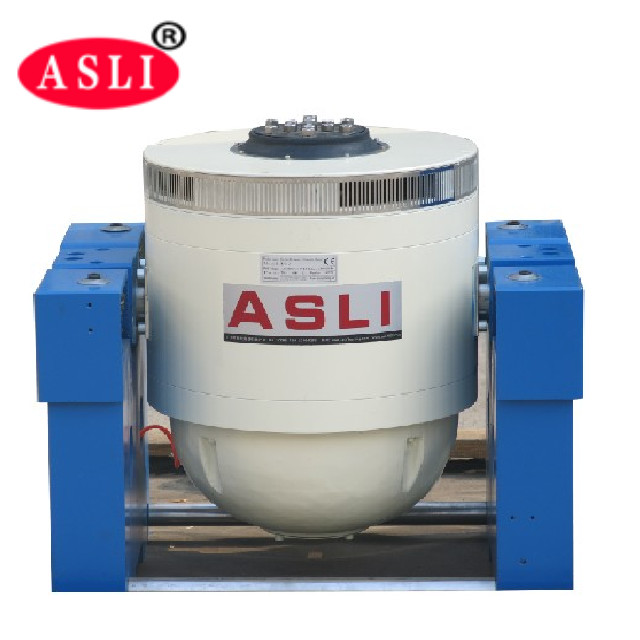

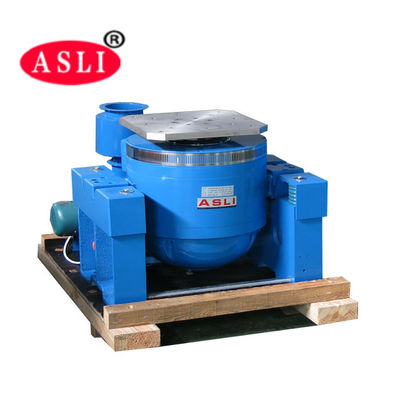

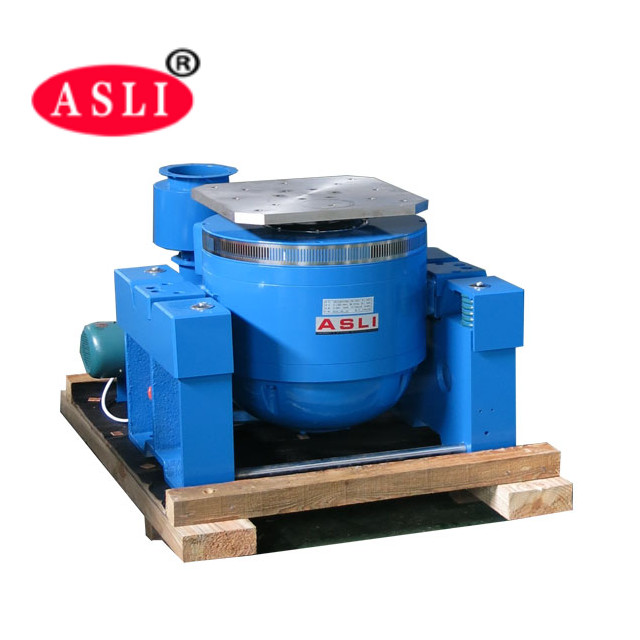

Hệ thống kiểm tra rung động lực kích 1000kg.f được thiết kế để thực hiện kiểm tra hình sin, ngẫu nhiên và sốc với độ chính xác và độ tin cậy cao. Hệ thống máy rung điện động lực học này được sử dụng rộng rãi trong các ngành công nghiệp quốc phòng, hàng không, vũ trụ, viễn thông, điện tử, ô tô và thiết bị gia dụng. Nó được thiết kế để phát hiện lỗi sớm, mô phỏng điều kiện làm việc thực tế và kiểm tra độ bền kết cấu.
Hệ thống hỗ trợ các chức năng sóng sin, FM, quét, lập trình, bộ nhân tần số, logarit, gia tốc cực đại, điều chế biên độ và điều khiển thời gian. Nó cung cấp khả năng điều khiển máy tính hoàn toàn với các chế độ gia tốc cố định và biên độ cố định đơn giản. Mỗi đơn vị trải qua quá trình kiểm tra hoạt động liên tục không lỗi trong 3 tháng để đảm bảo hiệu suất ổn định và chất lượng đáng tin cậy.
| Mục | Mô tả |
|---|---|
| Lực Sin | 10000 N |
| Lực Sốc | 20000 KN |
| Dải tần số | 5–3000 Hz |
| Độ dịch chuyển | 51 mm |
| Vận tốc tối đa | 1.8 m/s |
| Gia tốc tối đa | 981 m/s² (không tải) |
| Đường kính rôto | 200 mm |
| Mô-men xoắn tải cho phép | >300 N•m |
| Khối lượng rôto hiệu dụng | 6 kg |
| Tải trọng tối đa | 100 kg |
| Rò rỉ từ tính | ≤1 mT |
| Tần số cách ly rung động trục | <3 Hz |
| Gắn tải | 16 ren M8 bằng thép không gỉ |
| Kích thước (D×R×C) | 850 × 665 × 760 mm |
| Trọng lượng xấp xỉ | 990 kg |
Bảng sau đây liệt kê các thông số kỹ thuật cho dòng Bàn kiểm tra rung động ắc quy ô tô EN50604 / IEC62133 / UN38.3, phù hợp cho các ứng dụng kiểm tra trong phòng thí nghiệm.
| Mẫu | Lực Sin định mức (N) | Lực Ngẫu nhiên định mức (N) | Dải tần số (Hz) | Gia tốc định mức (m/s²) | Tốc độ định mức (m/s) | Độ dịch chuyển định mức (p-p) mm | Tải trọng tối đa (Kg) | Cuộn dây di chuyển (Kg) | Kích thước cuộn dây di chuyển (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | φ450 |
- Khung động được thiết kế tốt với tần số cộng hưởng trục giai đoạn cao hơn.
- Thiết kế mạch từ kép với rò rỉ từ thông thấp, cấu trúc nhỏ gọn và bố cục hợp lý.
- Vòng bi con lăn thanh đòn với độ cứng thân composite định hướng thẳng và nhập khẩu cho khả năng chịu tải lệch tâm cao.
- Nền cách ly trụ dành cho sử dụng hormone, với lắp đặt di động tiện lợi.
- Hệ thống chuyển động công nghệ tiên tiến đảm bảo độ tin cậy cao của vòng tròn động.
- Thiết kế ống dẫn mới tăng cường hiệu quả làm mát.
- Độ cứng tĩnh và độ cứng động của vòng bi nhỏ nâng cao khả năng chịu tải của bàn rung và cải thiện hiệu suất tần số thấp.
Product Highlights
Hệ thống kiểm tra độ rung điện động ASLI 1000kg.f cung cấp lực hình sin 6000N, tốc độ 1,8m/s, 3-3500Hz, tải trọng 180kg. Lý tưởng cho quốc phòng, hàng không, điện tử, thử nghiệm ô tô. Bền bỉ, đáng tin cậy, có thể tùy chỉnh.
