Hệ thống kiểm tra độ rung MIL-STD-810F MIL-STD-810G 3000N cho phòng thí nghiệm
Product Details
| lực sin: | 3000N | Tốc độ: | 1,6m/giây |
|---|---|---|---|
| hướng rung: | ngang dọc | Ứng dụng: | Phòng thí nghiệm |
| Tần số: | 3~3500HZ | Sức mạnh: | 380v 3 pha |
| Di dời: | 25mm | ||
| Làm nổi bật |
Hệ thống kiểm tra độ rung MIL-STD-810F,Hệ thống kiểm tra độ rung MIL-STD-810G,Hệ thống kiểm tra độ rung 3000N |
||
Product Description

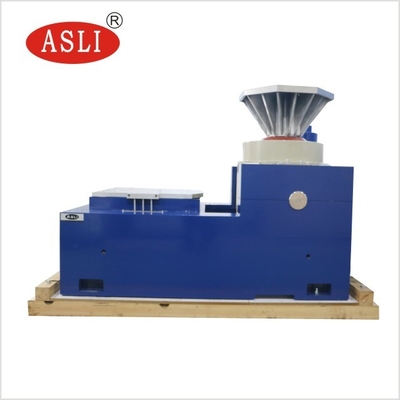

Hệ thống kiểm tra rung động ngẫu nhiên được thiết kế để đáp ứng các tiêu chuẩn MIL-STD-810F và MIL-STD-810G, cung cấp kiểm tra rung động đáng tin cậy và chính xác cho môi trường phòng thí nghiệm.Hệ thống rung điện động học này phù hợp với một loạt các ứng dụng mô phỏng môi trường.
- Một bộ xương vòng tròn động được thiết kế tốt với tần số cộng hưởng trục cao hơn.
- Thiết kế mạch hai từ đảm bảo cường độ từ trường cao, rò rỉ lưu lượng thấp và cấu trúc nhỏ gọn, hợp lý.
- Lối xích cuộn, định hướng độ cứng cơ thể composite thẳng và định hướng nhập khẩu, và khả năng tải lệch tâm.
- Trunnion nền tảng cách ly dành riêng cho việc sử dụng hormone, với cài đặt di động thuận tiện.
- Công nghệ tiên tiến được tích hợp trong toàn bộ hệ thống đảm bảo độ tin cậy cao của vòng tròn động.
- Thiết kế ống dẫn mới tăng cường hiệu ứng làm mát.
- Độ cứng tĩnh và độ cứng động của bong bóng nhỏ mang theo làm tăng công suất bàn rung và cải thiện hiệu suất tần số thấp.
| Parameter | Thông số kỹ thuật |
|---|---|
| Sức mạnh định giá | Lực sinus 3000N; lực ngẫu nhiên 3000N; lực va chạm 6000N |
| Phạm vi tần số | 3Hz đến 3500Hz; tần số cố định, quét qua lại, sinus, ngẫu nhiên, sốc |
| Chế độ tần số quét | Đường thẳng, logarithmic, quét qua lại, tần số cố định |
| Thời gian tần số quét | 1 đến 32767 |
| Thời gian tần số quét | Tần số cố định / đơn 1 ¢ 3600 phút; đường cong tần số quét có thể được hiển thị |
| Tăng tốc | 1000 m/s2 (không tải) |
| Max. tốc độ. | 1.6 m/s |
| Tối đa. | 25 mm p-p (không tải), đỉnh gấp đôi |
| Sự dịch chuyển tác động | 25 mm |
| Trọng lượng cuộn dây di chuyển | 30,5 kg |
| Hướng dẫn rung động | Dọc |
| Sóng rung động | Xích, ngẫu nhiên, sốc |
| Chiều kính của cuộn dây di chuyển | Φ150 mm |
| Kích thước hệ thống rung động | W750 × H599 × D680 mm |
| Trọng lượng hệ thống rung | 490 kg |
Là một nhà sản xuất của Electrodynamic High Frequency Vibration Shaker loạt sản phẩm, chúng tôi áp dụng các công nghệ hiện đại tiên tiến bao gồm "các cấu trúc mạch hai từ tính,"bộ tròn động tác xương tự tạo raCác hệ thống này có thể hoàn thành X, Y, Z ba trục rung động sinus và băng thông rộng thử nghiệm rung động ngẫu nhiên,cũng như các xét nghiệm xung cổ điển (half-sinus, trapezoidal, sóng răng cưa) và thử nghiệm phổ phản ứng sốc.
Các sản phẩm này được sử dụng rộng rãi trong lĩnh vực quốc phòng, vũ khí, hàng không, hàng không vũ trụ, truyền thông, điện tử, thiết bị điện và thiết bị gia dụng.
| Mô hình | Lực sinus định số (N) | Lực ngẫu nhiên (N) | Phạm vi tần số (Hz) | Tốc độ gia tốc (m/s2) | Tốc độ định số (m/s) | Năng lượng thay thế (p-p) mm | Max. Load (kg) | Vòng di chuyển (kg) | Kích thước của cuộn dây di chuyển (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3 ¢3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3 ¢3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3 ¢3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3 ¢3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3 ¢3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3 ¢2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3 ¢2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 ¢ 2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3 ¢ 1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- Cấu trúc mạch từ hai lần đảm bảo cường độ từ trường cao và giảm rò rỉ luồng.
- Mùa xuân loại U, cuộn và vòng bi tuyến tính cung cấp sức đề kháng mạnh mẽ đối với tải trọng lệch hướng.
- Các lò xo không khí được sử dụng để cách ly rung động. Hệ thống rung động hoạt động ổn định ngay cả dưới tải trọng lớn, mà không cần một nền tảng đặc biệt.
- Các thiết bị bảo vệ được cung cấp cho các điều kiện quá nhiệt, quá tải, quá điện, quá điện áp và quá dịch chuyển của máy thử rung.Thiết bị bảo vệ mạng lưới điện bảo vệ điện áp quá caoBảo vệ năng lượng ổ đĩa bao gồm giới hạn dòng, khởi động mềm, nhiệt độ quá cao, dòng ngắn và bảo vệ lỗi mô-đun.
- Có thể hoàn thành các thử nghiệm xung quanh.
- Hệ thống này có các yêu cầu tối thiểu cho biến động điện áp: ≤ ± 10% là chấp nhận được.
- Hệ thống này có các yêu cầu tối thiểu đối với điện trở ngã đất: ≤4Ω là chấp nhận được.
- Độ tin cậy cao, đặc biệt phù hợp với hoạt động lâu dài.
- Trong một băng tải tải nhỏ, tăng tốc và tần suất làm việc cao hơn được thực hiện, cải thiện khả năng tải và hiệu suất của toàn bộ băng tải máy.

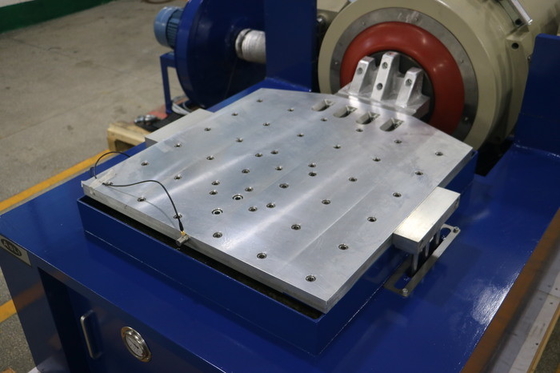

- Bàn ghế ngang và băng ghế rung là một loại tích hợp, với cấu trúc hoàn hảo và cài đặt và điều chỉnh thuận tiện.
- Đường áp suất tĩnh, hình chữ V, có khả năng chống nghiêng và chống tải thiên vị.
| Mô hình | Kích thước băng ghế (mm) | Phạm vi tần số (Hz) | Trọng lượng của các bộ phận di chuyển (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5 ¢ 1000 51500 5 ¢ 2000 | 6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | 5 ¢ 1000 5 ¢1400 5 ¢ 2000 | 11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 | 5 ¢ 1000 51500 5 ¢ 2000 | 19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600×600×40 | 5 ¢ 1000 5 ¢1200 5 ¢ 2000 | 27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 | 5 ¢ 800 5 ¢ 1000 51500 | 36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 | 5 ¢ 1000 51500 5 ¢ 2000 | 57.7 76.9 86.5 |
| LT1010 | 1000 × 1000 × 30 1000 × 1000 × 40 1000 × 1000 × 50 | 5 ¢ 1000 5 ¢1300 51500 | 89.1 118.8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 | 5 ¢ 800 5 ¢1100 5 ¢1400 | 126 168 210 |
VT dọc mở rộng băng ghế và cụ thể kẹp được tính toán chính xác và thiết kế chi tiết để đảm bảo khách hàng có được hiệu suất tốt nhất, dựa trên một cấu trúc hoàn hảo,vật liệu chất lượng cao, và sự làm việc.
| Mô hình | Trọng lượng (kg) | Tần số tối đa (Hz) | Kích thước băng ghế |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000 × 1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (bàn ghế tròn) | 220 | 350 | Φ1200 |
Product Highlights
Hệ thống kiểm tra độ rung MIL-STD-810F/G với lực hình sin 3000N, 3-3500Hz, 1,6m/s, độ dịch chuyển 25 mm. Mạch từ kép, cách ly lò xo không khí, không có nền tảng đặc biệt. Lý tưởng cho phòng thí nghiệm, hàng không vũ trụ, thử nghiệm điện tử.
