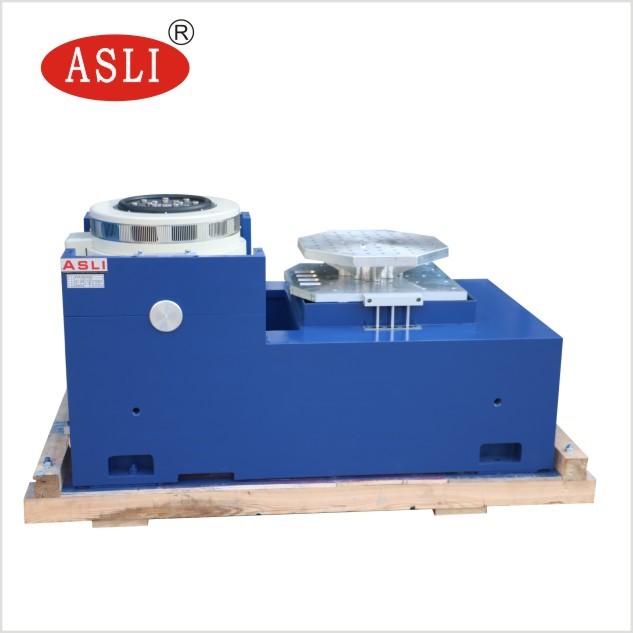

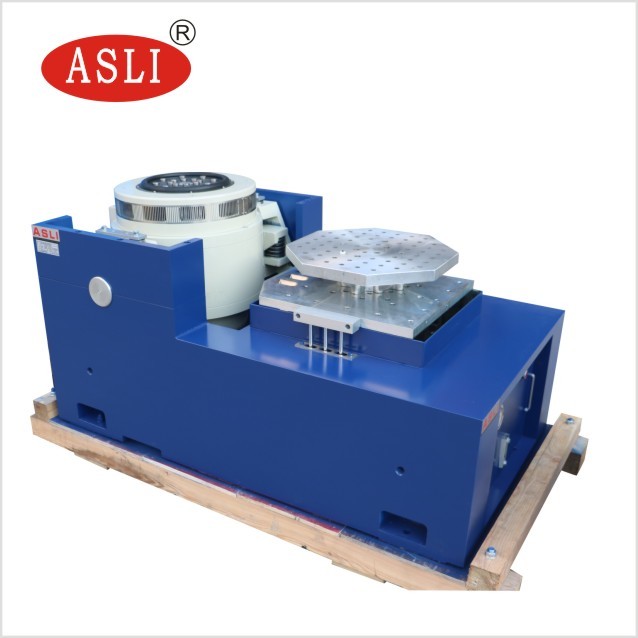

Phòng thí nghiệm Hệ thống kiểm tra độ rung điện động 10000N với tải trọng 270kg

Hệ thống kiểm tra rung động điện động học phòng thí nghiệm 10000N là một giải pháp kiểm tra rung động ba trục hiệu suất cao được thiết kế cho các ứng dụng phòng thí nghiệm và công nghiệp nghiêm ngặt.Với dung lượng tải trọng tối đa 270 kg, hệ thống này cung cấp kiểm tra chính xác và đáng tin cậy trên các chế độ rung động sinus, ngẫu nhiên và sốc.

Máy rung tần số cao sử dụng các công nghệ hiện đại tiên tiến bao gồm cấu trúc mạch hai từ tính, vòng tròn hoạt động xương tự tạo, hỗ trợ trên không,vòng bi cuộn và hướng dẫn tuyến tínhNó có khả năng hoàn thành X, Y, và Z ba trục rung động sinus, băng thông rộng thử nghiệm rung động ngẫu nhiên, cổ điển (nửa sinus) thử nghiệm xung,và thử nghiệm phổ phản ứng sốc.

Hệ thống này được sử dụng rộng rãi trong quốc phòng, vũ khí, hàng không, hàng không vũ trụ, truyền thông, điện tử, thiết bị điện và các ngành công nghiệp thiết bị gia dụng.

• Sức mạnh định lượng:Sine force 10000N; Random force 10000N; Shock force 20000N
• Phạm vi tần số:3Hz đến 3000Hz hỗ trợ tần số cố định, quét qua lại, sinus, ngẫu nhiên và các chế độ sốc
• Chế độ tần số quét:Đường thẳng, logarithmic, quét qua lại, tần số cố định
• Tần số quét:1 đến 32767
• Thời gian tần số quét:Tần số cố định / đơn 1 ¢ 3600 phút; đường cong tần số quét có thể được hiển thị
• Max. tăng tốc:1000 m/s2 (không tải)
• Tốc độ tối đa:1.8 m/s
• Max.51 mm p-p (không tải), đỉnh kép
• Sự dịch chuyển tác động:51 mm
• Trọng lượng cuộn dây di chuyển:14 kg
• Sóng rung động:Xích, ngẫu nhiên, sốc
• Chiều kính của cuộn dây di chuyển:Φ240 mm
• Kích thước hệ thống rung động:W1060 × H750 × D845 mm
• Trọng lượng hệ thống rung động:960 kg
• Bao gồm phụ kiện:Máy mở rộng dọc 600 mm × 600 mm và bàn trượt ngang 600 mm × 600 mm

Dòng được đánh dấu (ES-10) cho thấy cấu hình được mô tả trong danh sách sản phẩm này.

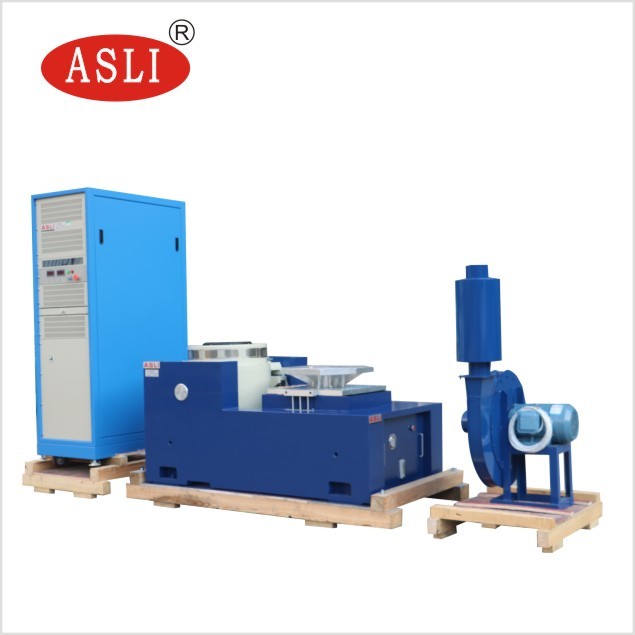

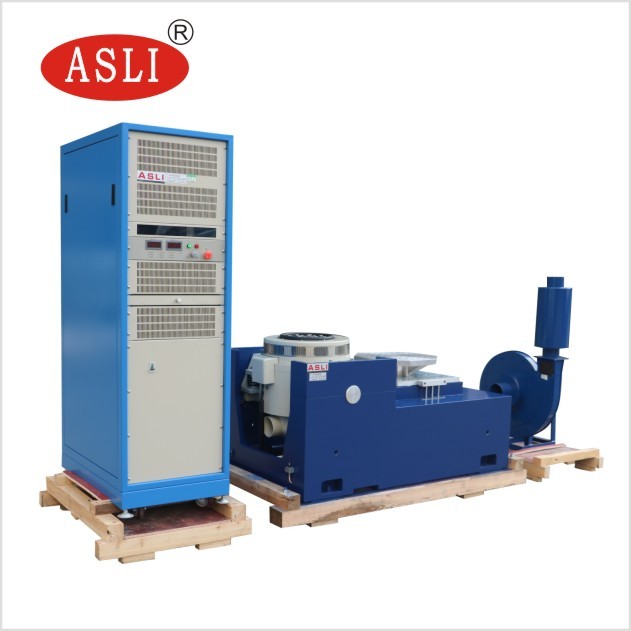

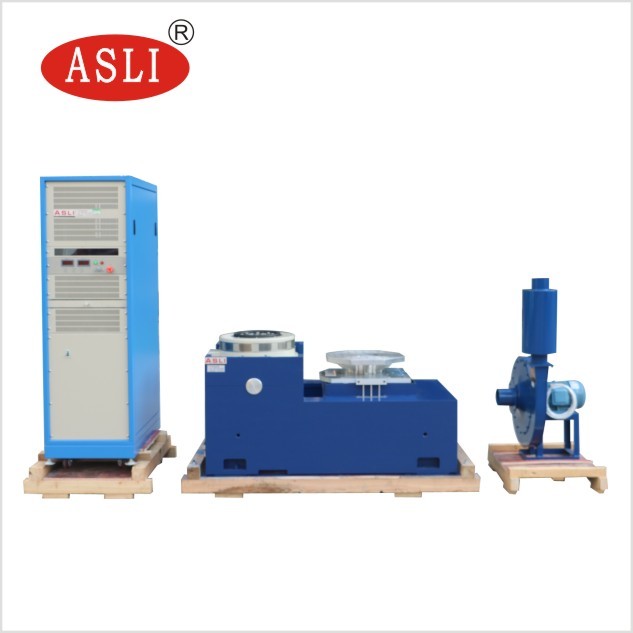

1. Máy tạo rung động 1 bộ
2. Máy điều khiển rung động 1 bộ
3. Phòng kết nối truyền thông 1 bộ
4. Động lực tăng cường DA-10 1 bộ
5. Năng lượng kích thích 1 pc
6. Phần mềm trình điều khiển 1 bộ
7. Hệ thống làm mát 1 bộ
8. Máy tính công nghiệp 1 bộ
9. Máy in màu 1 bộ (Tự chọn)
10. Cảm biến gia tốc (bao gồm đường dẫn đầu ra) 1 pc
11. Thiết bị rung động 1 bộ (Tìm tùy chọn, theo mẫu thử)

Bộ điều khiển rung động là thiết kế mới nhất của công ty chúng tôi, áp dụng kiến trúc hệ thống phân tán tiên tiến quốc tế.Lõi của nó là bộ vi xử lý tốc độ cao 32 bit TMS320 mới nhất từ TI. Báo cáo thử nghiệm được tự động tạo ra trong định dạng Word. Trong hoặc sau khi thử nghiệm, báo cáo có thể được chỉnh sửa và sau đó tạo ra tự động hoặc thủ công.

1. Một bộ xương vòng tròn động được thiết kế tốt với tần số cộng hưởng trục cao hơn.
2. Thiết kế mạch hai từ với rò rỉ luồng từ thấp, cấu trúc nhỏ gọn và hợp lý.
3. Lối xích cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn
4. Cơ sở cách ly Trunnion dành riêng cho cách ly rung động, với cài đặt di động thuận tiện.
5. Hệ thống di chuyển công nghệ tiên tiến đảm bảo độ tin cậy cao của vòng tròn động.
6. Thiết kế ống dẫn mới tăng cường hiệu ứng làm mát.
7. Độ cứng tĩnh và độ cứng động của vòng bi với hiệu ứng bong bóng nhỏ, làm tăng khả năng mang bàn rung và cải thiện hiệu suất tần số thấp.
