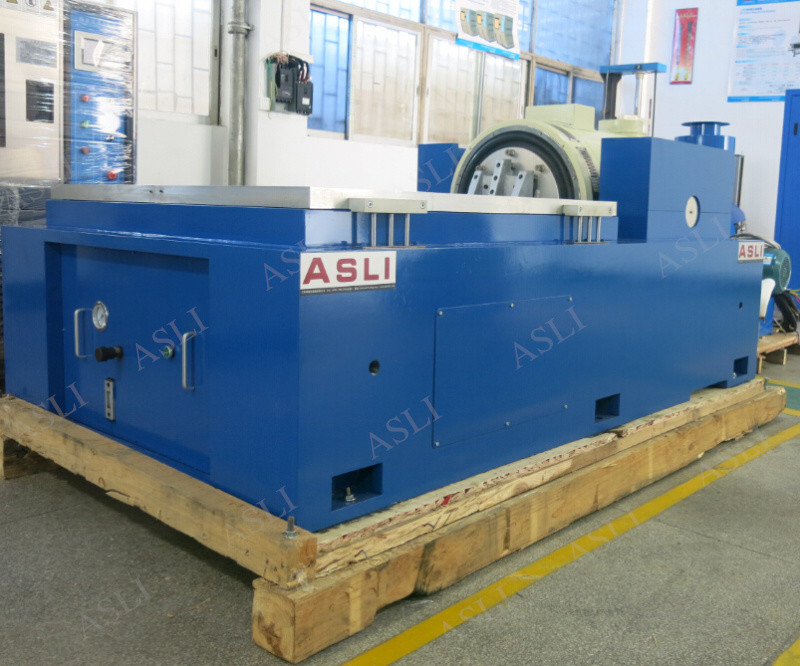

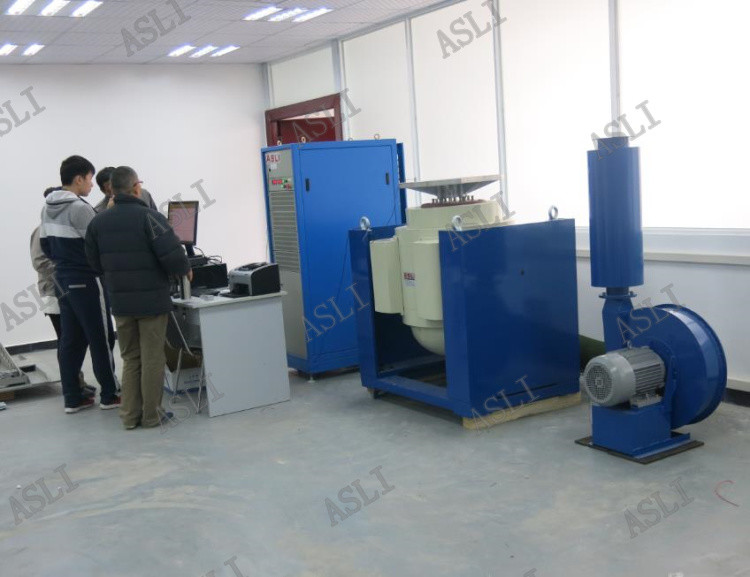

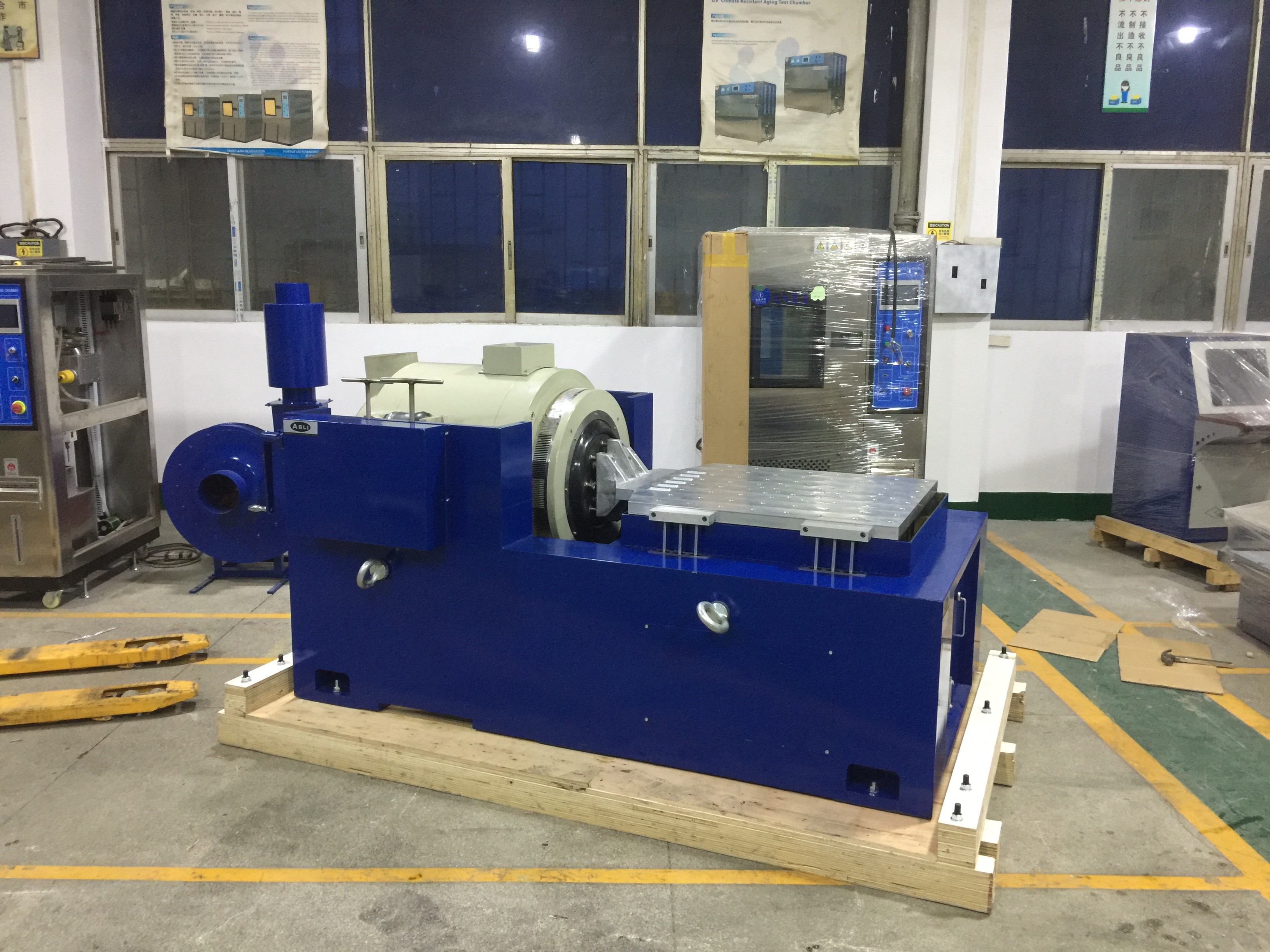

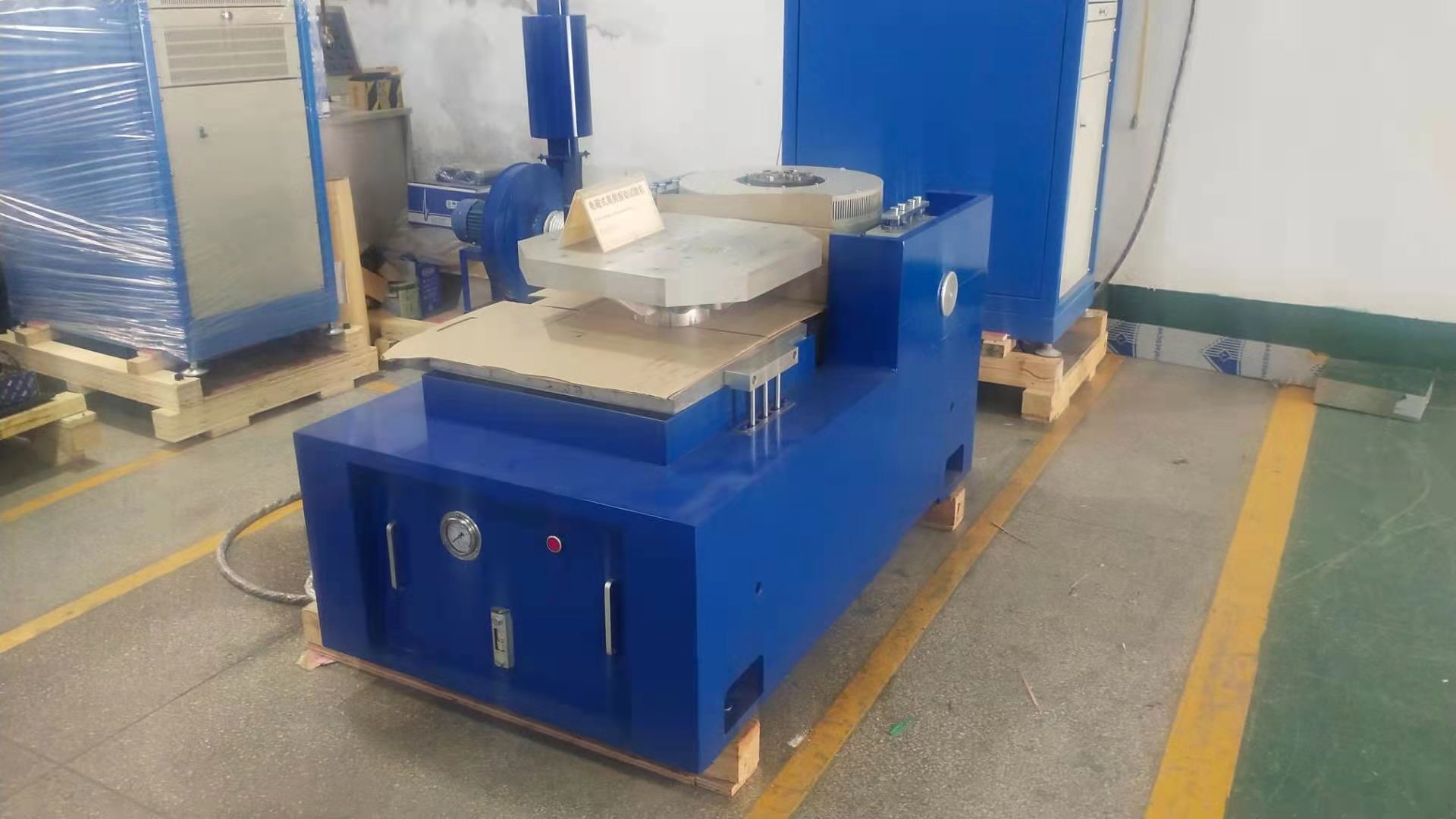

Thiết bị kiểm tra rung động máy rung điện động học tần số cao với tiêu chuẩn mil-std 810G
Hệ thống kiểm tra runglà một hệ thống kiểm tra rung động được thiết kế để kiểm tra rung động của các sản phẩm điện cơ nhỏ và nhẹ với công suất tải tối đa 30kg.
Các thông số kỹ thuật của máy thử rung:
| Mô hình |
Đánh giá sinus Lực lượng(N) |
Đánh giá ngẫu nhiên Lực lượng(N) |
Tần số Phạm vi (Hz) |
Tốc độ gia tốc (m/s)2) | Tốc độ định số ((m/s) |
Đánh giá khôngvị trí (p-p) mm |
Max. Load (Kg) | Vòng xoay chuyển động ((Kg) |
Khối lượng của Vòng di chuyển ((mm) |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ87 |
* Dễ dàng cài đặt có thể được thực hiện bởi người dùng *Giao diện người dùng: màn hình cảm ứng LCD cho chế độ địa phương và PC-windows (thông qua ethernet) cho điều khiển từ xachế độ;
*Chế độ địa phương: nhanh chóng bắt đầu một thử nghiệm được xác định trước, hàng chục thông số kỹ thuật thử nghiệm có thể được lưu trữ;
*Chế độ từ xa: tất cả các hoạt động của hệ thống, bao gồm xác định thử nghiệm và lưu trữ các thông số kỹ thuật thử nghiệm trên máy chủ, kiểm soát thử nghiệm, xem xét dữ liệu thử nghiệm và tài liệu.
