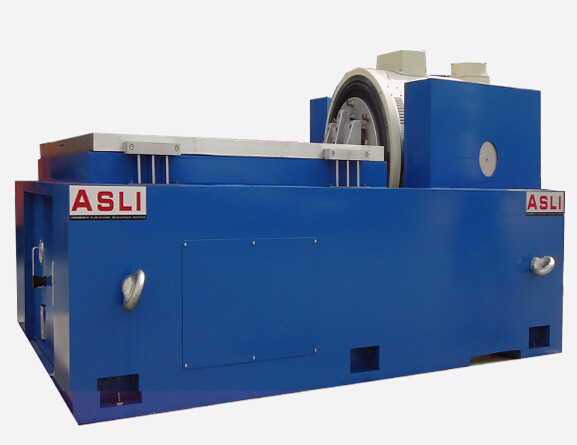

Máy thử rung mô phỏng vận chuyển đáp ứng tiêu chuẩn IEC 60068
Bảng rung điện từ được sử dụng rộng rãi trong quốc phòng, hàng không, hàng không vũ trụ, truyền thông, điện tử, ô tô, thiết bị gia dụng và các ngành công nghiệp khác.Loại thiết bị này được sử dụng để phát hiện lỗi sớm, mô phỏng điều kiện làm việc thực tế và thử nghiệm sức mạnh cấu trúc, ứng dụng sản phẩm rộng, chiều rộng ứng dụng là rõ ràng, hiệu ứng thử nghiệm là đáng chú ý và đáng tin cậy.,quét, có thể lập trình, nhân tần số, logarithm, gia tốc tối đa, điều chế kích thước, điều khiển thời gian, điều khiển máy tính đầy đủ chức năng, tăng tốc cố định đơn giản / kích thước cố định.Thiết bị do thất bại liên tục trong 3 tháng thử nghiệm, hiệu suất ổn định, chất lượng đáng tin cậy.
Thông số kỹ thuật
| Tên | Bộ ắc quy ô tô EN50604 IEC62133 UN38.3 Thử nghiệm rung động để thử nghiệm trong phòng thí nghiệm | ||||||||
| Mô hình | Lực sinus định số (N) | Lực ngẫu nhiên (N) | Phạm vi tần số (Hz) | Tốc độ gia tốc (m/s2) | Tốc độ định số ((m/s) | Di chuyển số (p-p) mm | Max. Load (Kg) | cuộn dây di chuyển (Kg) | Kích thước của cuộn dây di chuyển (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
Bảng dữ liệu hiệu suất
| Shaker(ES-30) | ||
| Lực sinus (đỉnh) | 30kN | |
| Sức mạnh cú sốc (đỉnh) | 60 kN | |
| Phạm vi tần số | 5~2,800 Hz | |
| Di chuyển (tiếp tục) | 100 mm | |
| Tốc độ tối đa | 1.8m/s | |
| Tăng tốc | 100G | |
| Chiều kính giáp | 445 mm | |
| 1thtần số cộng hưởng | 2,400 Hz | |
| Khoảnh khắc lập dị cho phép | >500 Nxm | |
| Trọng lượng giáp | 40 kg | |
| Kích thước vít HE/ST | M10(metric) | |
| Tần số cô lập rung động trục | <3 Hz | |
| Max.Payload | 500 kg | |
| Sự rò rỉ luồng từ tính | ≤1 mT | |
| Kích thước (L × W × H, không đóng gói) | 1,330x860x1,250 mm | |
| Trọng lượng (không gói) | 2500 kg | |
| Cài đặt | Khảm cao su (cần cọc neo) | |
| Bộ khuếch đại công suất (DA-30) | ||
| Khả năng phát ra tăng cường | 30 kVA | |
| SNR | >65 dB | |
| Điện áp đầu ra | 120 Vrms | |
| Hiệu suất khuếch đại | >90% | |
| Kích thước (L × W × H, không đóng gói) | 800x900x2,100 mm | |
| Trọng lượng (không gói) | 500 kg | |

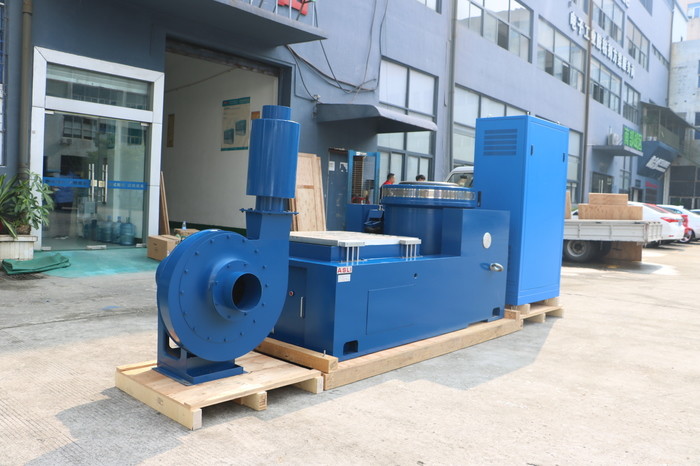

| Máy thổi | ||
| Khối lượng không khí | 0.46m3/s | |
| Sức mạnh | 7.5 kW | |
| Độ kính ống dẫn không khí | 200 mm | |
| Áp suất không khí | 8.8kPa | |
| Cài đặt | Có thể kết nối với trần nhà (lên đến hai độ 90 độ cong), tối đa 20 ̊ chạy | |

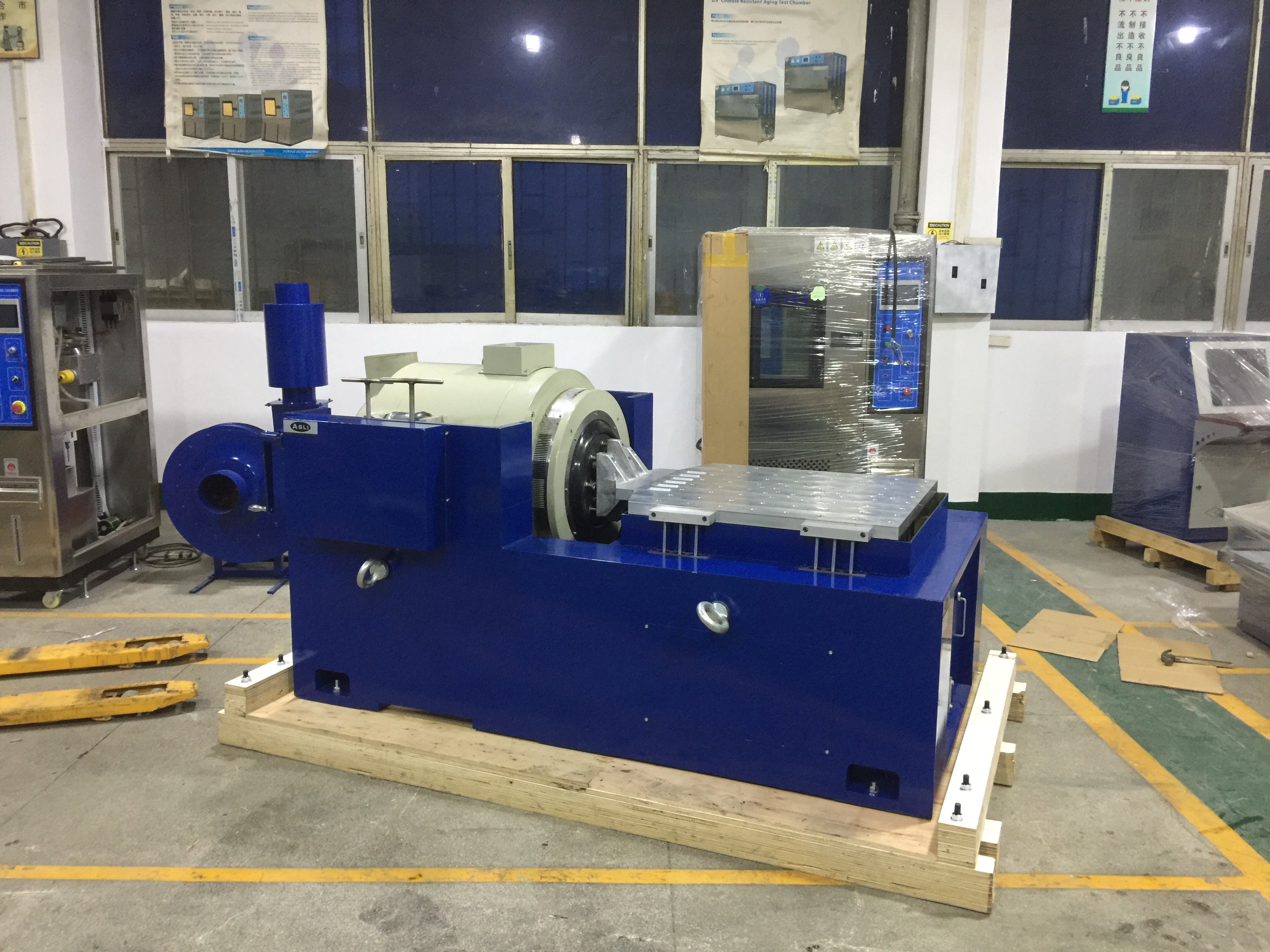

| Bàn trượt ngang | ||
| Kích thước | 600x600 mm | |
| Độ dày | 45 mm | |
| Tần sốTôi.bắt chước | 2,000 Hz | |
| Hiệu quảmmông | 54 kg | |
|
Lưu ý: 1. Lái dầu áp suất cao được sử dụng để đồng nhất tốt hơn. |
||
| Vibration (sự rung động)Người điều khiển vàĐồng hồ tăng tốc | ||
| Máy điều khiển rung động | Máy điều khiển rung độngvới âm, ngẫu nhiên, cú sốc và tự hiệu chuẩn. | |
| Đồng hồ tăng tốc | 100mV/g, phạm vi: 50g, tần số làm việc: 1-10kHz, trọng lượng: 11gram, với cáp âm thanh thấp 10ft | |
| Các chức năng/phụ kiện hỗ trợ khác | ||
| Phòng môi trường | Được hỗ trợ | |
| Thiết bị di động | Có thể tùy chỉnh | |
| Bảng cách nhiệt | Có thể tùy chỉnh | |
| Thiết bị | Có thể tùy chỉnh | |
| Môi trường làm việc của hệ thống | ||
| Phạm vi nhiệt độ | 0-40°C | |
| Phạm vi độ ẩm | 0~90%, không ngưng tụ | |
| Yêu cầu về năng lượng | 380V/3ph/50Hz,40kVA | |
| Áp suất không khí nén | 0.6 Mpa | |
