Kiểm tra rung động là gì?
Các sản phẩm được vận chuyển trên toàn thế giới hàng ngày trong các gói và container vận chuyển. Các phương tiện, tàu hoặc máy bay có thể vận chuyển chúng, nhưng trong bất kỳ chế độ nào, chúng cũng tiếp xúc với rung động.Một thử nghiệm rung động thường được sử dụng như một công cụ kiểm soát chất lượng để tiếp xúc các sản phẩm với rung động trước khi vận chuyểnCác kết quả có thể được sử dụng cho thiết kế sản phẩm và bao bì để giảm thiệt hại do rung và bật. Kiểm tra rung cũng được sử dụng để theo dõi thực địa của máy bơm và động cơ.
Tải xuống tài liệu để lưu trữ -- nhấp vào đây ----→Thiết bị thử rung động ES-10.pdf
máy rung điện động học cho thử nghiệm mô phỏng vận chuyển gói ISTA
Yêu cầu thử nghiệm:
1. IEC62133
2. UL1642
3. UN38.3
4. GB31241
5.ISTA
Đặc điểm:
1. Đặt theo cách: menu tiếng Trung và tiếng Anh, hoạt động máy tính, sử dụng các hệ thống giám sát và kiểm soát chuyên biệt, dữ liệu của toàn bộ quy trình có thể được trao và đầu ra.
2Các chức năng hiển thị: đường cong thử nghiệm hiển thị động, đa Dan, về số lượng dữ liệu.
3. ghi âm đường cong: ghi lại dữ liệu thử nghiệm trong thời gian thực, dữ liệu thử nghiệm tự động, kết quả thử nghiệm có thể được lưu trữ, in.
Các thông số kỹ thuật chính
| del |
Đánh giá sinus Lực lượng(N) |
Đánh giá ngẫu nhiên Lực lượng(N) |
Tần số Phạm vi (Hz) |
Tốc độ gia tốc (m/s)2) | Tốc độ định số ((m/s) |
Đánh giá khôngvị trí (p-p) mm |
Max. Load (Kg) | Vòng xoay chuyển động ((Kg) |
Khối lượng của Vòng di chuyển ((mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ87 |
Lợi ích của người dùng
* Dễ dàng cài đặt có thể được thực hiện bởi người dùng
* Giao diện người dùng: màn hình cảm ứng lcd cho chế độ địa phương và PC-windows (through ethernet) cho chế độ từ xa;
* Chế độ địa phương: bắt đầu nhanh một thử nghiệm được xác định trước, hàng chục thông số kỹ thuật thử nghiệm có thể được lưu trữ;
* Chế độ từ xa: tất cả các hoạt động của hệ thống, bao gồm xác định thử nghiệm và lưu trữ các thông số kỹ thuật thử nghiệm trên máy chủ, điều khiển thử nghiệm, xem xét dữ liệu thử nghiệm và tài liệu.
Nhà sản xuất bàn xoay rungáp dụng cấu trúc mạch hai từ, vòng tròn hoạt động xương tự tạo, hỗ trợ trên không và vòng bi và hướng dẫn tuyến tính,Trunnion cách ly công nghệ hiện đại tiên tiến và công nghệ đặc biệt, có thể được hoàn thành trong X, Y, Z ba trục rung động sinusoidal thử nghiệm và băng thông rộng thử nghiệm rung động ngẫu nhiên, để được hoàn thành bằng các cổ điển (nửa - sinus, trapezoidal,sóng răng cưa) thử nghiệm phổ phản ứng xung và sốc.
1 Thiết kế cẩn thận của bộ xương cuộn dây di chuyển, có tần số cộng hưởng trục thứ nhất cao hơn.
2 Lắp ráp nhẹ, độ cứng cao, tần số 4500 Hz.
3 Máy tính kết nối dây điều khiển, ngay lập tức lưu trữ vật liệu.
4 Hiển thị biểu đồ điều khiển.
5 Thiết kế kháng thấp và hiệu suất cao, hiệu quả cao, chi phí thấp.
6 Độ tin cậy cao, lỗi thấp.

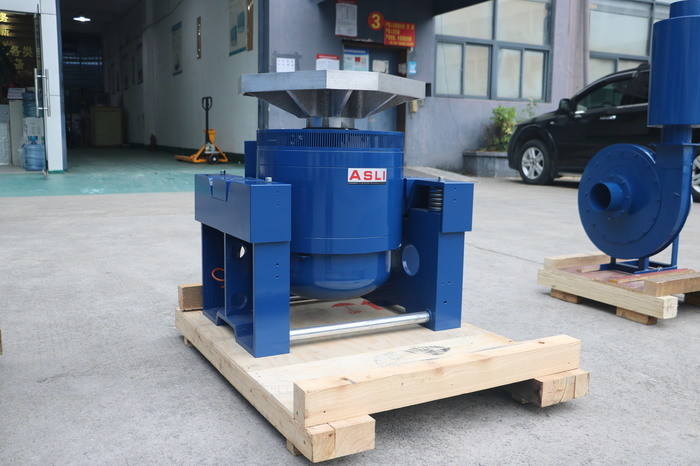

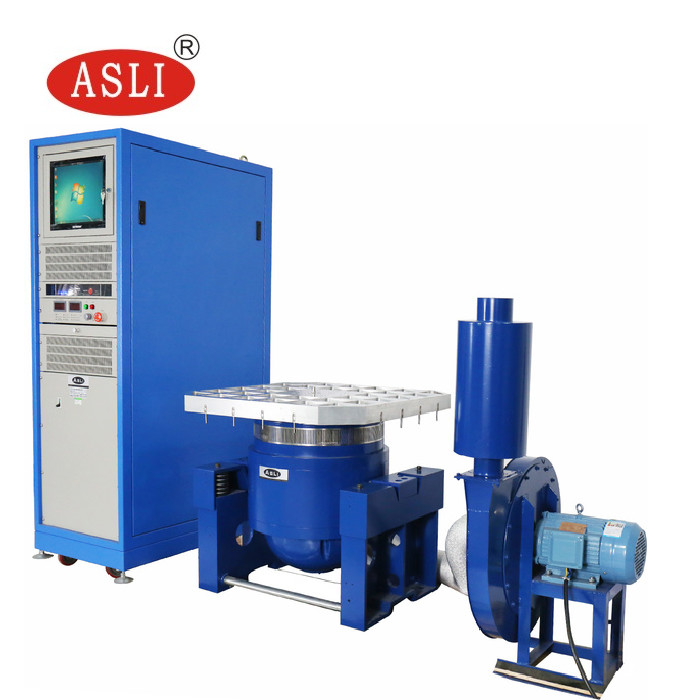

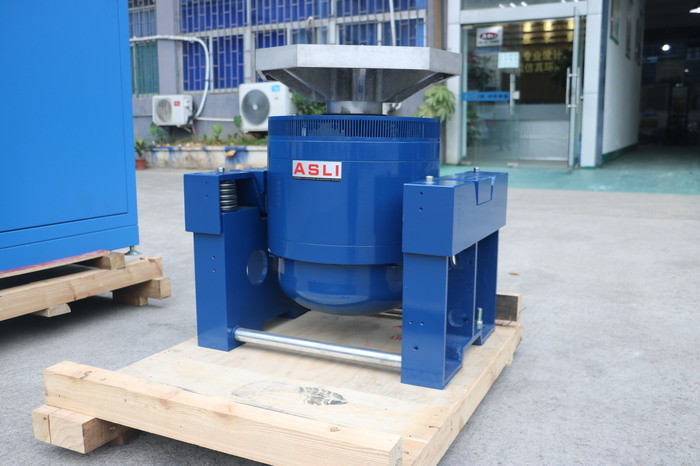

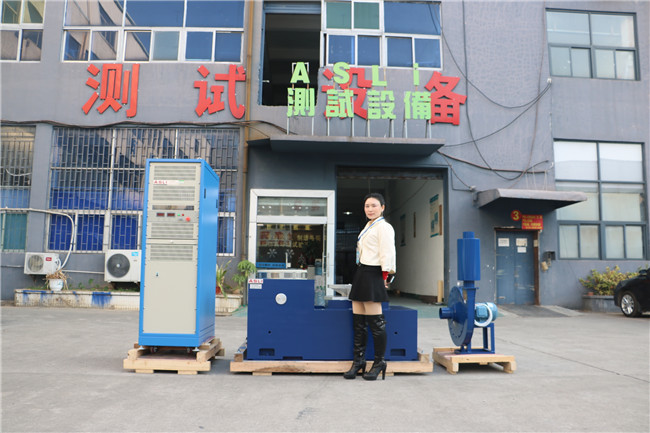

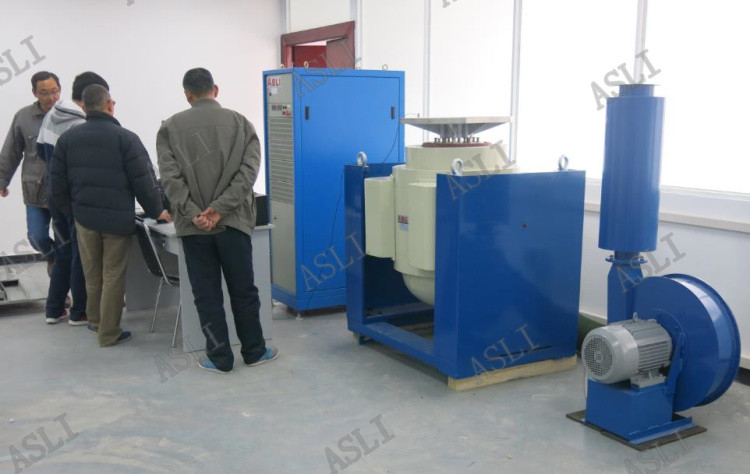

Hình ảnh để tham khảo:
