Máy thử rung điện động học dọc và ngang tần số cao

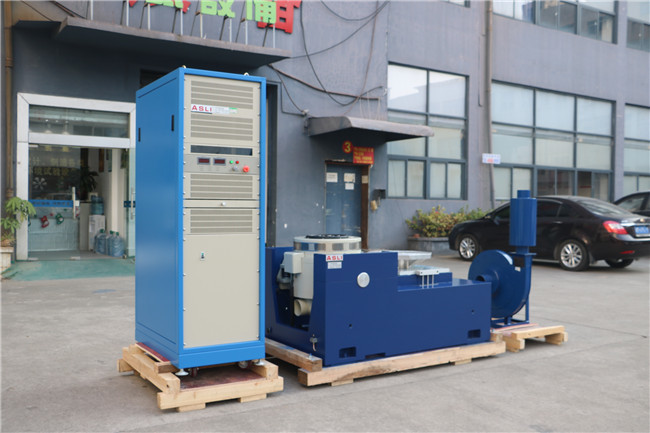

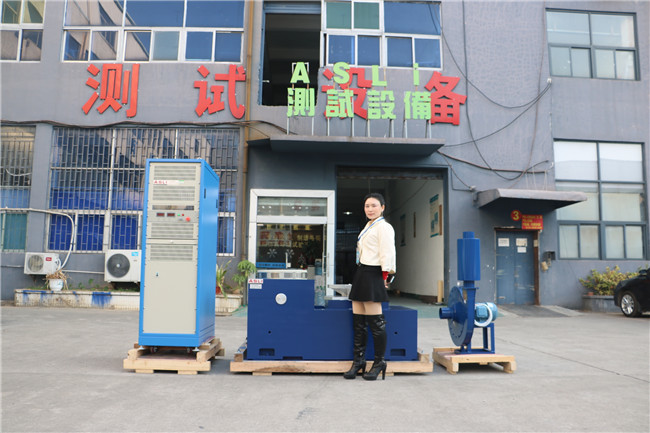

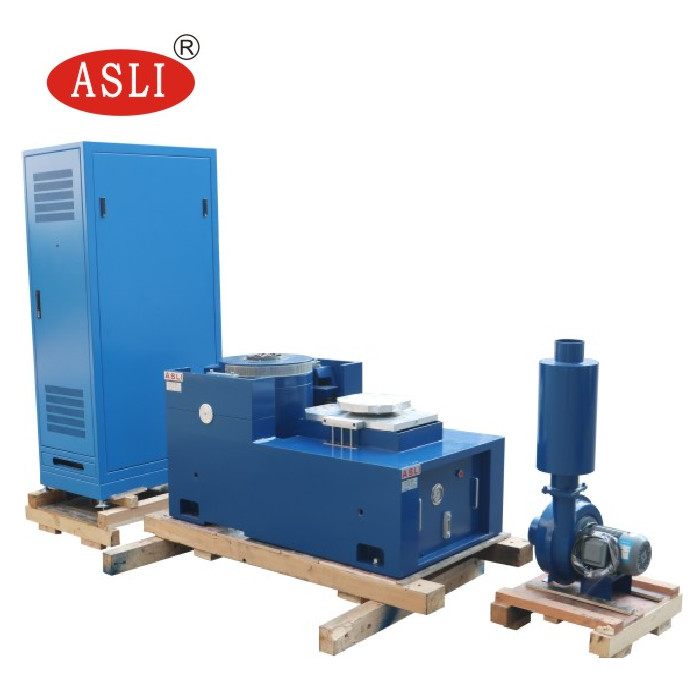

Thành phần của hệ thống thử nghiệm
1. Động cơ rung ngang một phần

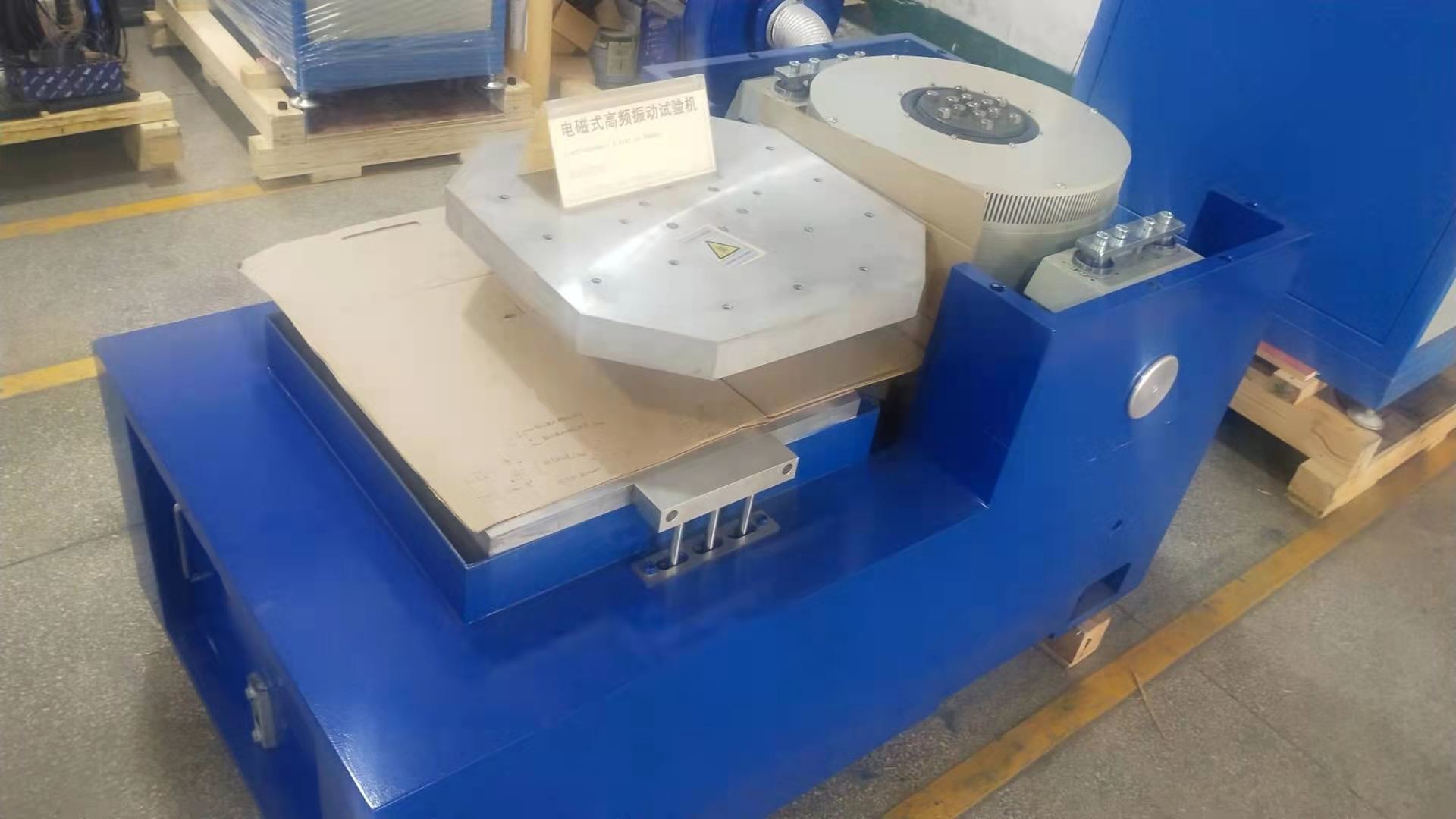

2. Bảng mở rộng dọc
3. Quạt làm mát với máy tắt tiếng
4. Bộ khuếch đại công suất chuyển đổi kỹ thuật số
5. Công cụ đo kiểm soát rung động đa chức năng.
Thông số kỹ thuật
| Tên | Máy thử rung điện động học dọc và ngang tần số cao | ||||||||
| Mô hình | Lực sinus định số (N) | Lực ngẫu nhiên (N) | Phạm vi tần số (Hz) | Tốc độ gia tốc (m/s2) | Tốc độ định số ((m/s) | Di chuyển số (p-p) mm | Max. Load (Kg) | cuộn dây di chuyển (Kg) | Kích thước của cuộn dây di chuyển (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
