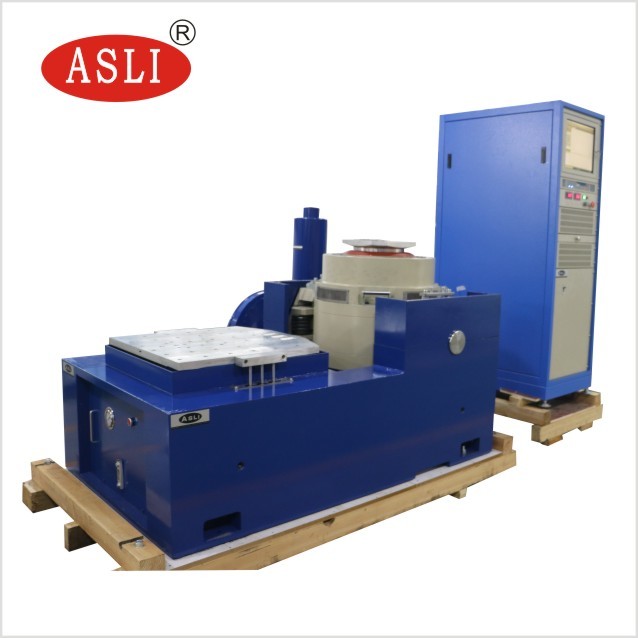

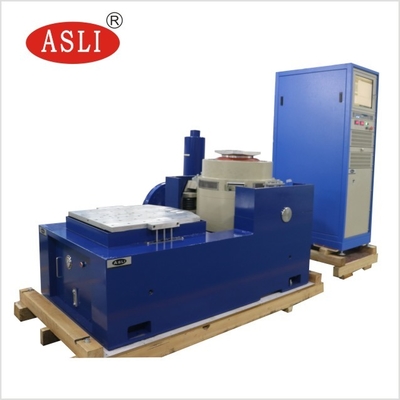

bàn thử nghiệm rung mô phỏng vận chuyển tần số cao điện từ
Máy thử nghiệm rung điện từ chuyên dụng cho chất lượng cao, hiệu suất cao và độ tin cậy cao, độ chính xác và vận hành thuận tiện. Đây là một nền tảng thử nghiệm đáp ứng tất cả các loại thông số kỹ thuật thử nghiệm và có thể được thực hiện bao gồm IEC, MIL-STD, JIS, ASTM và các thông số kỹ thuật khác.
Tính năng sản phẩm
* Hệ thống treo linh hoạt và hướng dẫn đường thẳng, khả năng chịu tải mạnh, hiệu suất hướng dẫn tốt và độ ổn định cao.
* Độ cứng tĩnh của túi khí tải trọng trung tâm lớn, độ cứng động nhỏ, khả năng chịu tải mạnh và hiệu suất động tuyệt vời.
* Tự chẩn đoán và bảo vệ chuỗi nhanh chóng, an toàn và độ tin cậy cao;
* Thiết bị cách ly và giảm chấn bằng túi khí giúp bộ rung không cần nền móng đặc biệt, tái tạo hoàn hảo sóng rung và giảm truyền rung.
* Cung cấp các nền tảng mở rộng ngang và dọc khác nhau;
* Nó có thể được sử dụng với tất cả các loại bộ điều khiển rung và thao tác đơn giản.
Thông số:
| Mô hình |
Hình sin định mức Lực (N) |
Ngẫu nhiên định mức Lực (N) |
Tần số Phạm vi (Hz) |
Gia tốc định mức (m/s2) | Tốc độ định mức (m/s) |
Độ dịch chuyển định mức (p-p)mm |
Tải trọng tối đa (Kg) | cuộn dây chuyển động (Kg) |
Kích thước của Cuộn dây chuyển động (mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Tính năng của băng ghế mở rộng dọc:
VT băng ghế mở rộng dọc và kẹp được chỉ định, tính toán chính xác, thiết kế công phu, để đảm bảo khách hàng có được hiệu suất tốt nhất theo tiêu chuẩn hoàn hảo
Tính năng của Giá đỡ ngang:
Trong băng ghế tải nhỏ để nhận ra gia tốc và tần số làm việc cao hơn, để cải thiện khả năng tải và hiệu suất của toàn bộ băng ghế máy.
Băng ghế ngang và băng ghế rung là loại tích hợp, với cấu trúc hoàn hảo, thuận tiện để cài đặt và điều chỉnh.
Đường ray áp suất tĩnh, hình chữ V, với khả năng chống dốc và chống tải lệch.
Bơm dầu tích hợp, cấu trúc tốt và dễ vận hành.

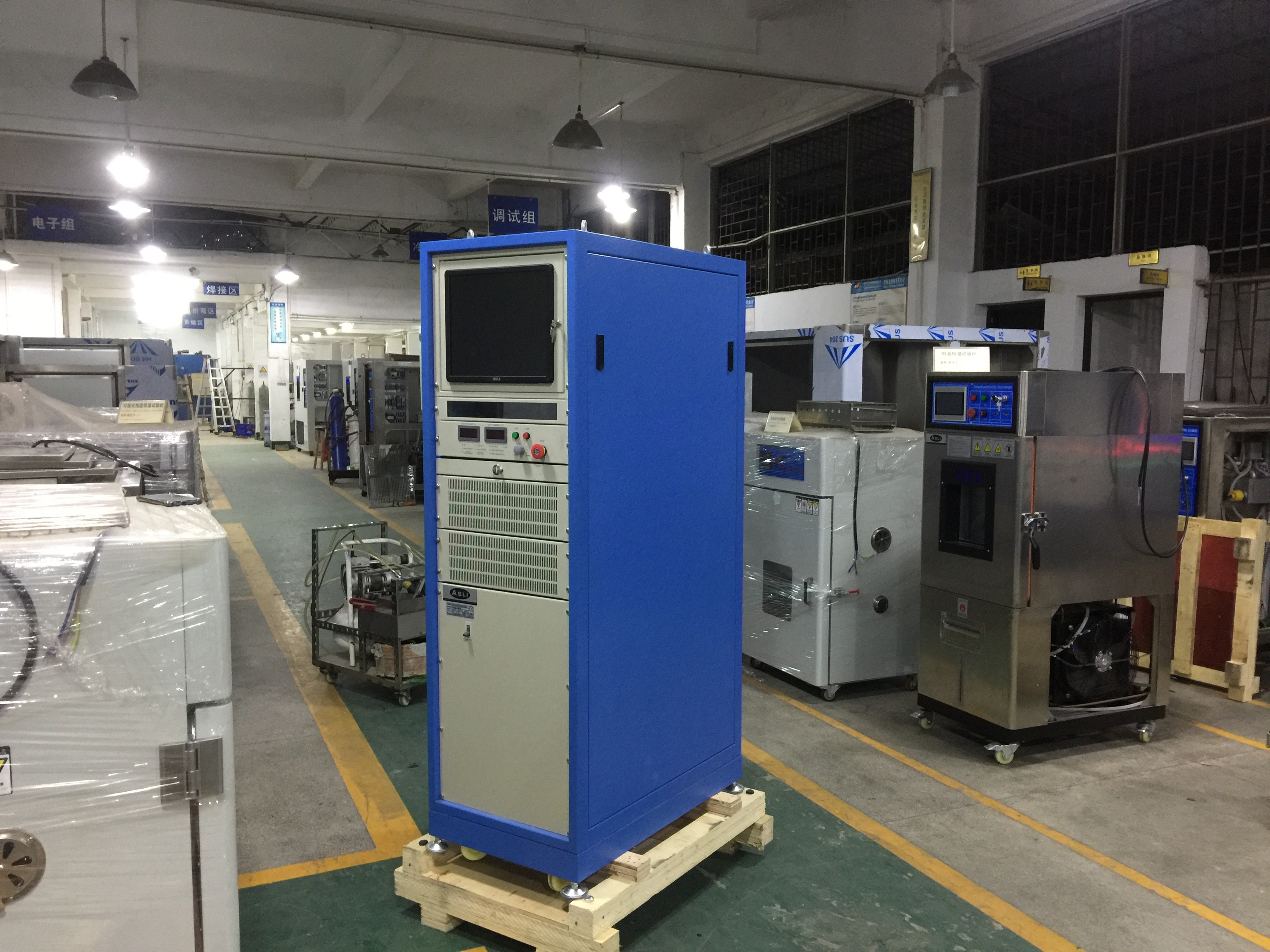

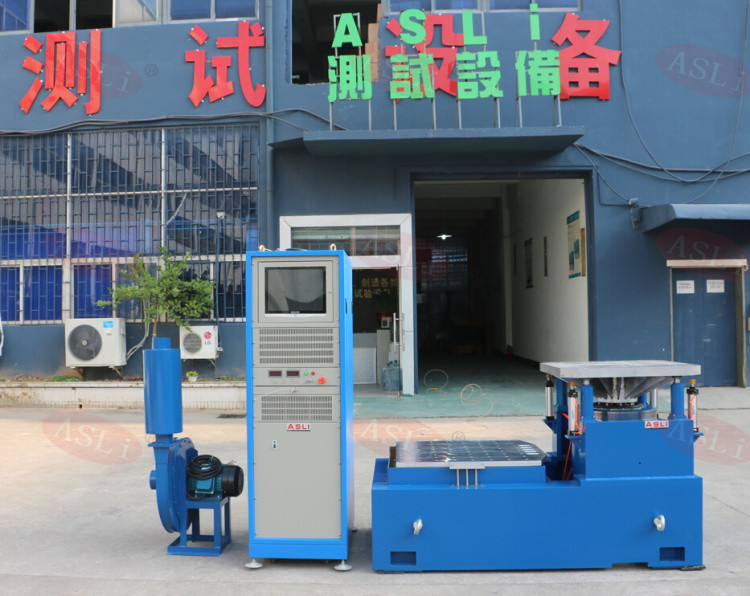

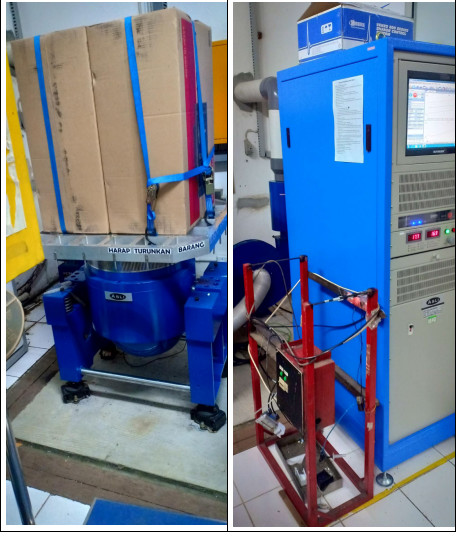

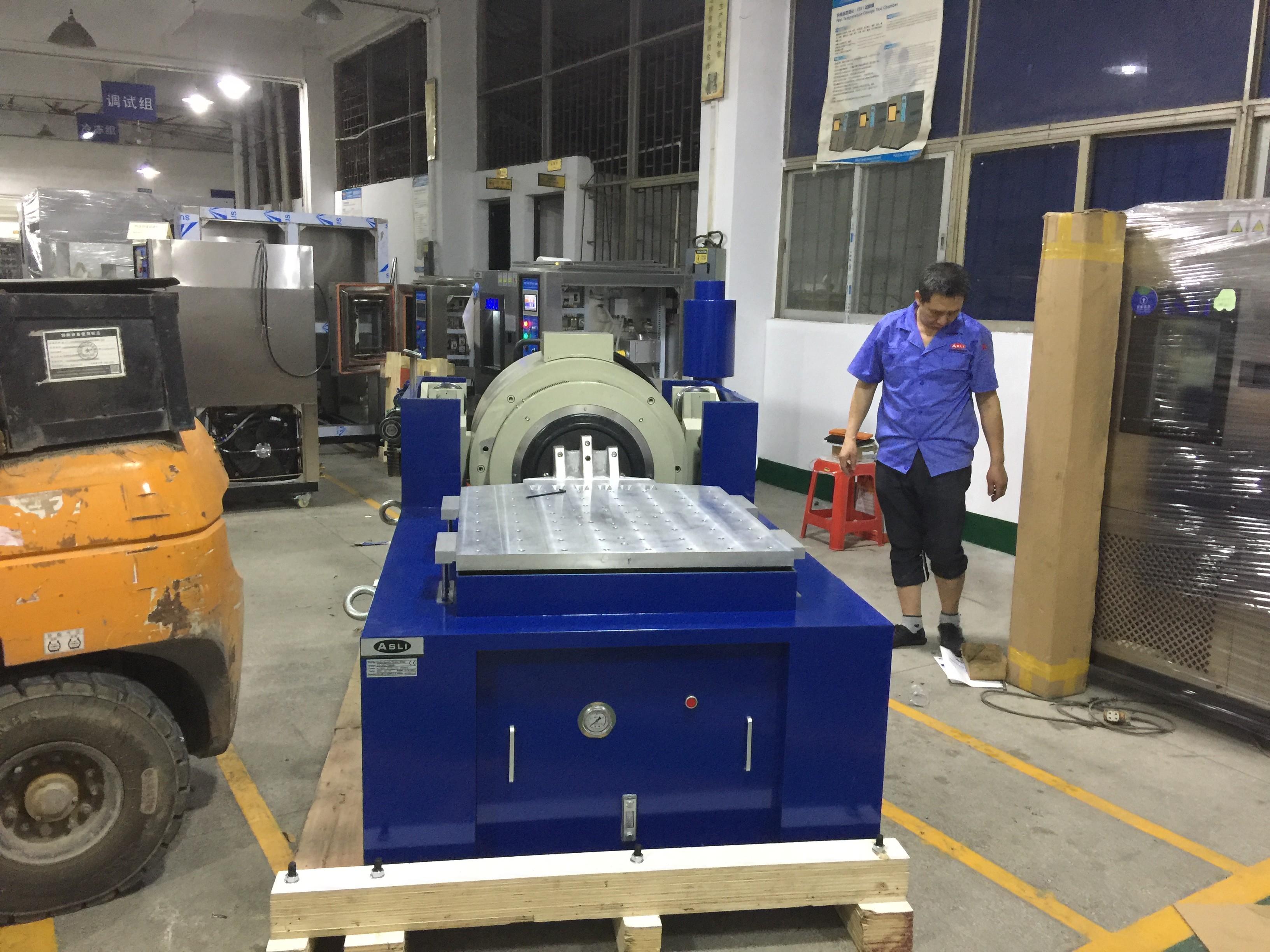

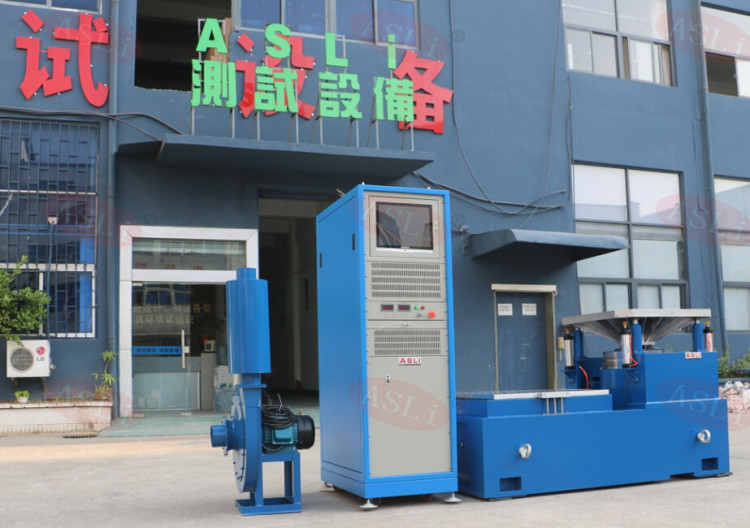

Hình ảnh để tham khảo:
