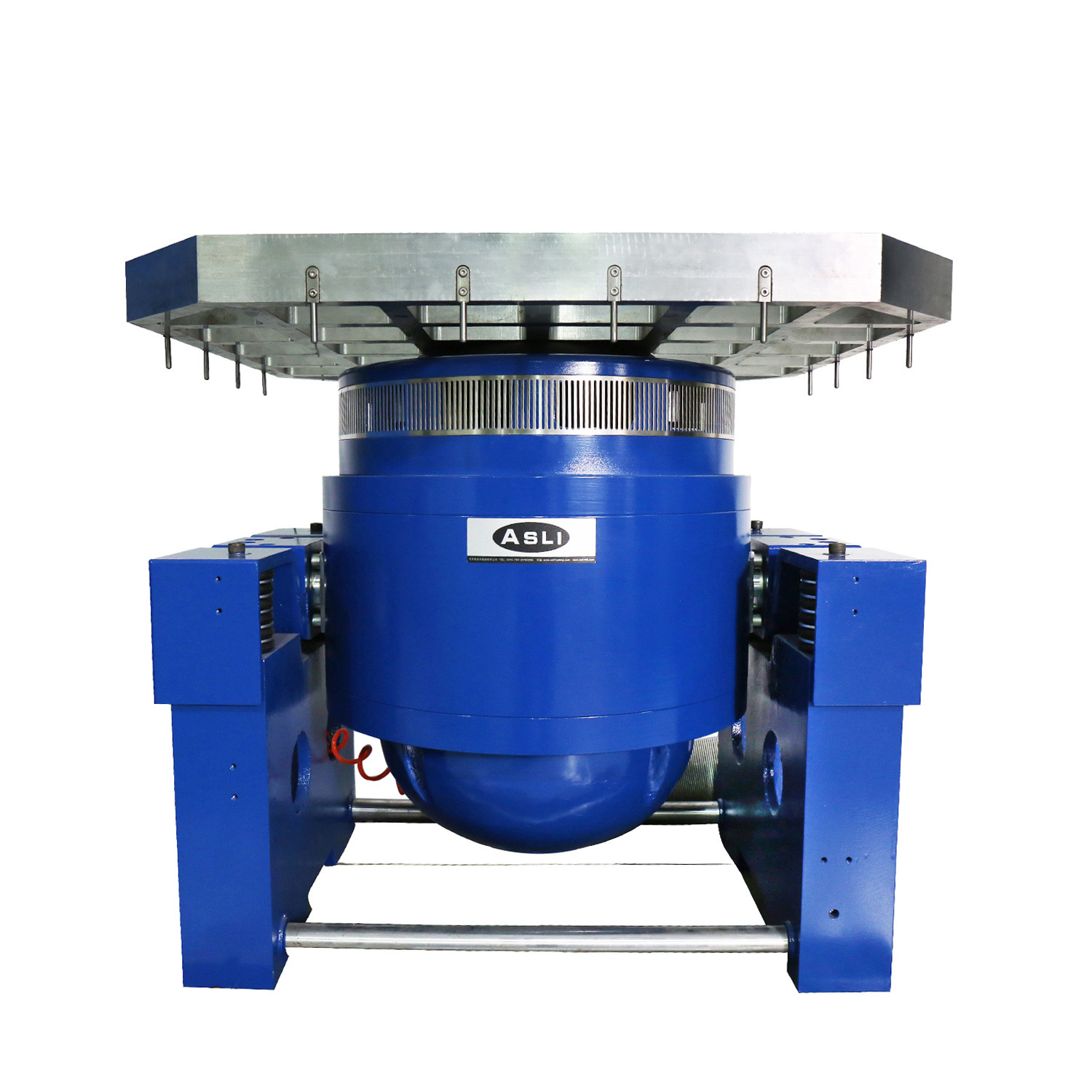

Thiết bị rung phòng thí nghiệm ISO16750 cho các bộ phận NEV
Product Details
| hỗ trợ tùy chỉnh: | OEM | Thương hiệu: | ASLI |
|---|---|---|---|
| Nguồn gốc: | Quảng Đông, Trung Quốc | Quyền lực: | điện tử |
| giấy chứng nhận: | ISO 9001:2008 | Vật liệu đóng gói: | Vỏ gỗ nhiều lớp |
| Rung: | 3 trục | lực rung: | tùy chỉnh |
| Kích thước bảng: | tùy chỉnh | Tải tối đa: | 100kg |
| Làm nổi bật |
Thiết bị rung phòng thí nghiệm ISO16750,Thiết bị rung phòng thí nghiệm Bộ phận NEV,Bàn rung phòng thí nghiệm ISO16750 |
||
Product Description
Hệ thống kiểm tra rung động phòng thí nghiệm này được thiết kế cho môi trường giáo dục, nghiên cứu và phòng thí nghiệm. Nó sử dụng cấu trúc mạch kép từ tính, vòng tròn hành động khung tự tạo, hỗ trợ không khí, vòng bi con lăn, dẫn hướng tuyến tính và cách ly trục quay — tích hợp công nghệ hiện đại tiên tiến và kỹ thuật chuyên dụng. Hệ thống thực hiện các bài kiểm tra rung động hình sin ba trục X, Y và Z, kiểm tra rung động ngẫu nhiên băng thông rộng, cũng như các bài kiểm tra xung cổ điển (nửa hình sin, hình thang, sóng răng cưa) và kiểm tra phổ phản ứng sốc. Các sản phẩm này được sử dụng rộng rãi trong quốc phòng, vũ khí, hàng không, vũ trụ, truyền thông, điện tử, thiết bị điện và các lĩnh vực thiết bị gia dụng.
| Thông số | Thông số kỹ thuật |
|---|---|
| Lực rung hình sin | 300 kgf |
| Lực rung ngẫu nhiên | 300 kgf |
| Lực rung va đập | 600 kgf |
| Dải tần số | 2–2500 Hz |
| Độ dịch chuyển liên tục | 25 mm |
| Độ dịch chuyển va đập | 25 mm |
| Tốc độ tối đa | 1,8 m/s |
| Gia tốc tối đa | 981 m/s² |
| Đường kính cuộn dây chuyển động | φ150 mm |
| Mô men lệch tâm cho phép | >196 N·m |
| Điểm kết nối tải | 6 điểm |
| Khối lượng tương đương của các bộ phận chuyển động | 3 kg |

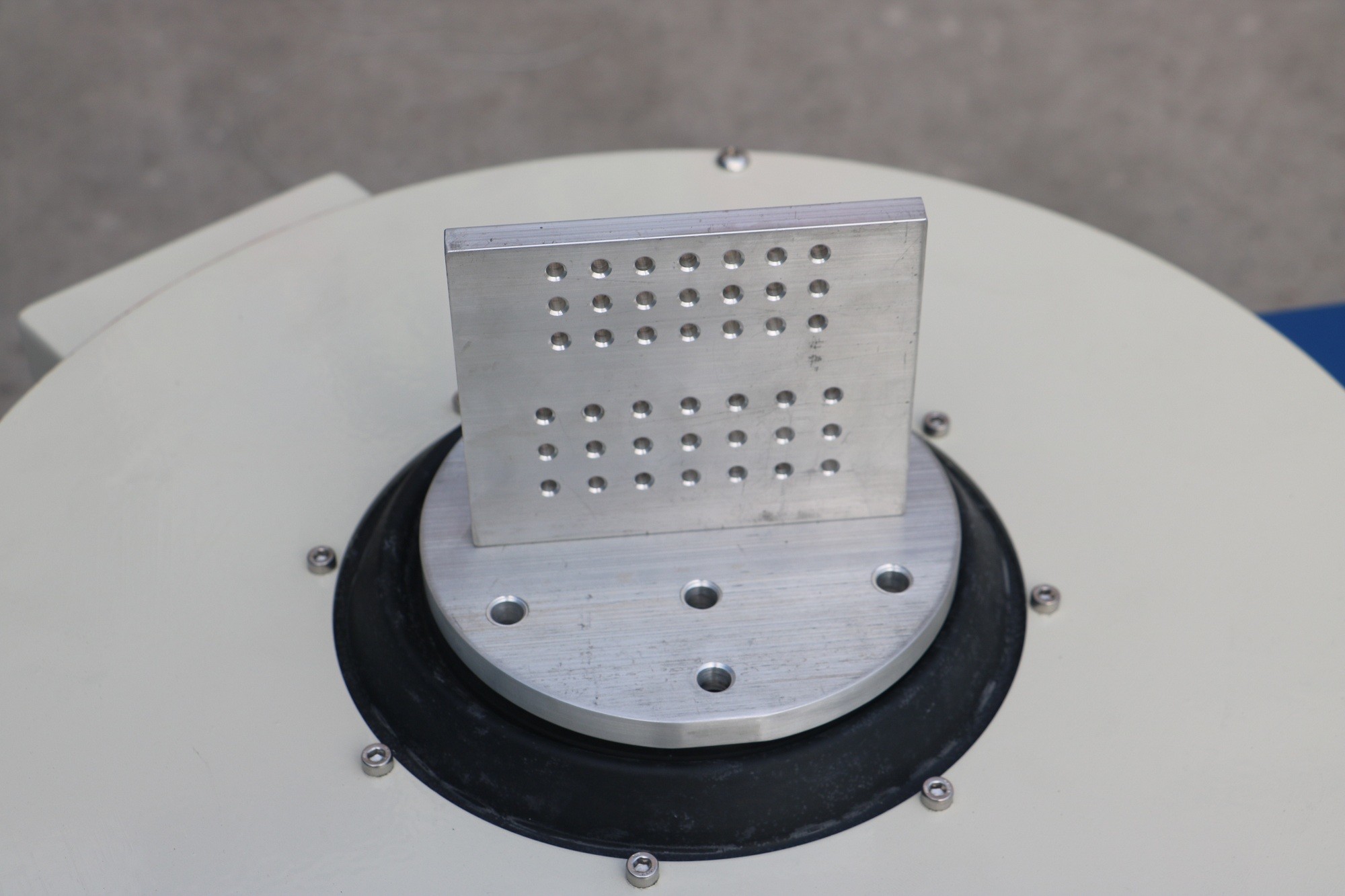

| Kích thước vít mặt bàn (tiêu chuẩn) | M8 |
| Bố cục vít bàn (đường kính, chu vi) | 8 trên φ100 mm, 8 trên φ200 mm |
| Tần số cách ly trục | <3 Hz |
| Tải trọng tối đa | 120 kg |
| Rò rỉ từ thông | <1 mT |
| Kích thước (không bao gồm bao bì) (D×R×C) | 730 mm × 550 mm × 650 mm |
| Trọng lượng bàn rung | 450 kg |
- Khung tròn động được thiết kế tốt, với tần số cộng trục giai đoạn cao hơn.
- Mạch kép từ, rò rỉ từ thông thấp, cấu trúc nhỏ gọn và hợp lý.
- Vòng bi con lăn thanh đòn, độ cứng thân composite định hướng thẳng và nhập khẩu, với khả năng chịu tải lệch tâm.
- Nền cách ly trục quay chuyên dụng cho sử dụng hormone, với lắp đặt di động tiện lợi.
- Hệ thống di chuyển công nghệ tiên tiến đảm bảo độ tin cậy cao của vòng tròn động.
- Thiết kế ống dẫn mới tăng cường hiệu quả làm mát.
- Độ cứng tĩnh và độ cứng động của bóng khí nhỏ mang, nâng cao khả năng chịu tải của bàn rung và cải thiện hiệu suất tần số thấp.

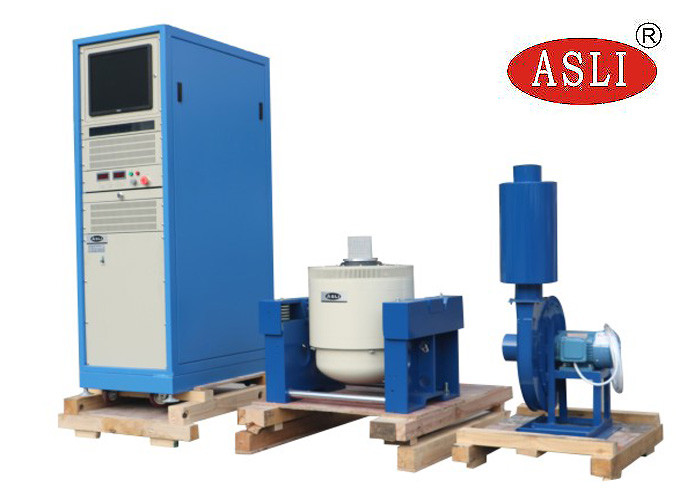

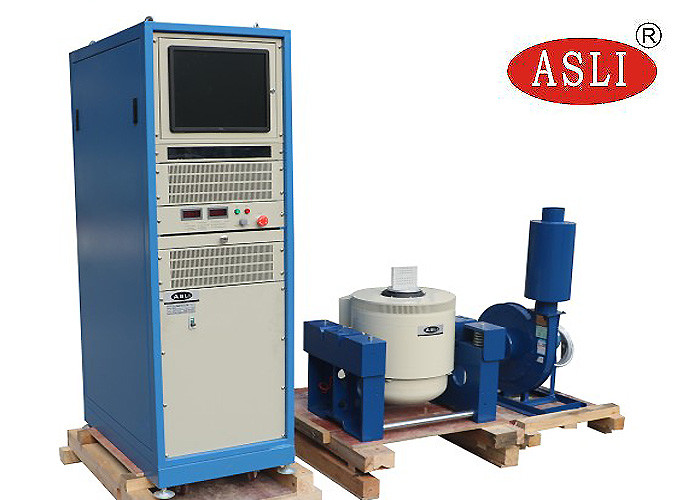

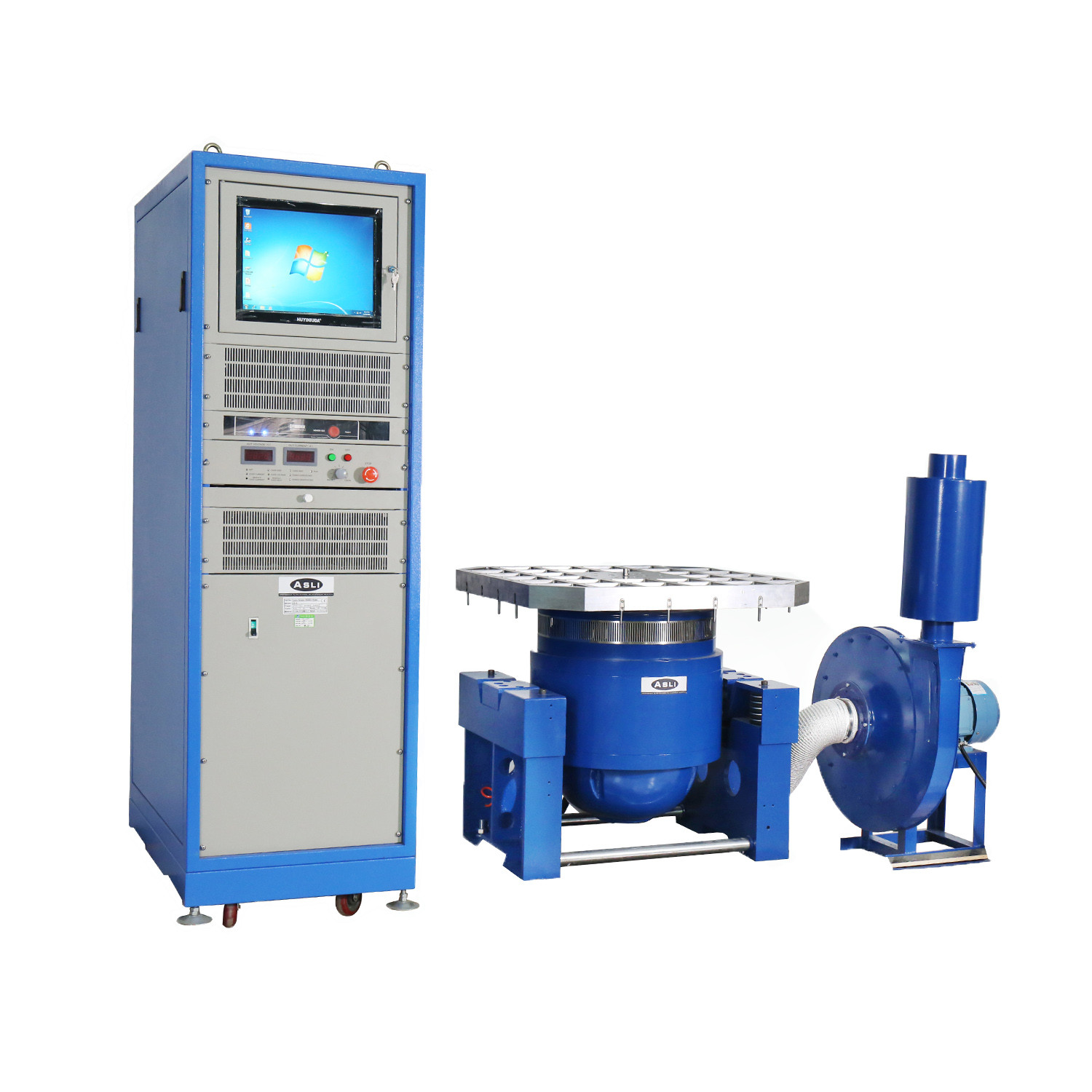

Thiết bị kiểm tra rung động phòng thí nghiệm bộ phận xe năng lượng mới ISO16750 bao gồm các thành phần sau:

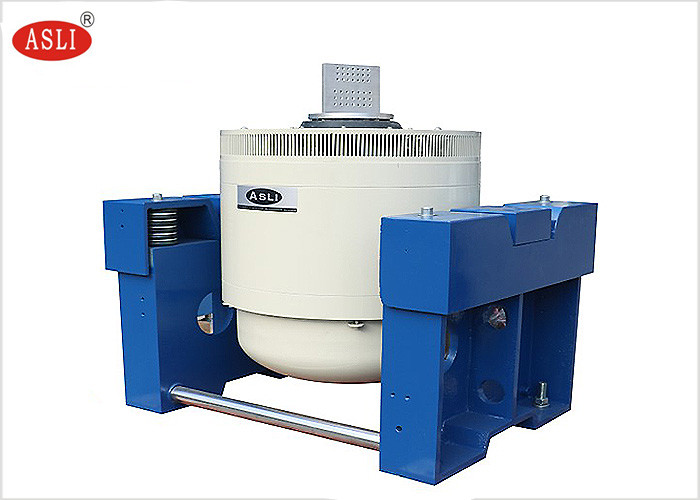

- Bàn kiểm tra rung động
- Bộ khuếch đại công suất
- Quạt làm mát
- Bàn trượt
- Bộ mở rộng dọc
- Trong băng tải nhỏ để đạt được gia tốc và tần số làm việc cao hơn, cải thiện khả năng tải và hiệu suất của băng tải toàn máy.
- Băng tải ngang và băng tải rung là loại tích hợp, với cấu trúc hoàn hảo và tiện lợi để lắp đặt và điều chỉnh.
- Đường ray áp suất tĩnh, hình chữ V, có khả năng chống nghiêng và chống tải lệch.
- Bơm dầu tích hợp, cấu trúc tốt và vận hành dễ dàng.
Chân đế mở rộng dọc VT và các kẹp được chỉ định, được tính toán chính xác và thiết kế tỉ mỉ, đảm bảo khách hàng đạt được hiệu suất tốt nhất theo thông số kỹ thuật hoàn hảo.
