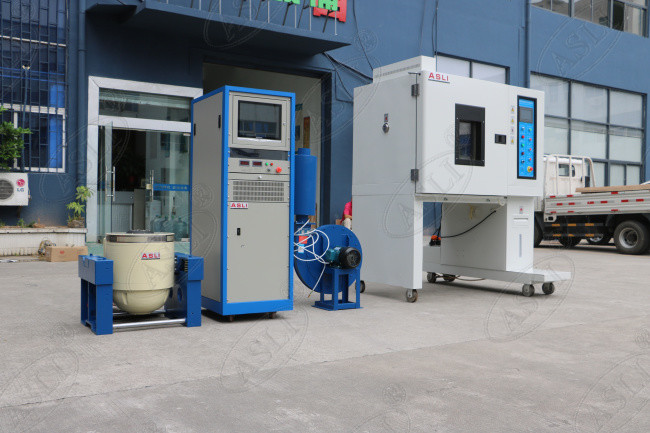

Thiết bị kiểm tra bàn rung tần số cao 1000kg.F 3000Hz
Product Details
| hướng rung: | Dọc và ngang | Tính thường xuyên: | 5 ~ 3000hz |
|---|---|---|---|
| sóng rung: | sin, ngẫu nhiên, sốc | Bộ điều khiển: | venzo-820 |
| Ứng dụng: | LED, phụ tùng ô tô | Cách sử dụng: | Kiểm tra độ rung điện động |
| Làm nổi bật |
1000kg.F equipamento de teste de vibração,3000Hz agitador de vibração eletrodinâmica,Bảng rung tần cao |
||
Product Description
Thiết bị kiểm tra bàn rung tần số cao 1000kg.F 3000Hz là hệ thống máy rung điện động hiệu suất cao được thiết kế để kiểm tra rung động theo phương dọc và ngang chính xác. Nó sử dụng cấu trúc mạch kép từ tính, vòng tròn hành động khung tự tạo, hỗ trợ không khí, vòng bi con lăn và dẫn hướng tuyến tính, kết hợp với cách ly trục và công nghệ hiện đại tiên tiến. Hệ thống này thực hiện kiểm tra rung động hình sin ba trục X, Y và Z, kiểm tra rung động ngẫu nhiên băng thông rộng và kiểm tra xung cổ điển (nửa hình sin, hình thang, sóng răng cưa) cũng như kiểm tra phổ phản ứng sốc.
Các sản phẩm này được sử dụng rộng rãi trong các ngành quốc phòng, vũ khí, hàng không, vũ trụ, viễn thông, điện tử, thiết bị điện và thiết bị gia dụng.
- Dải tần số: 5 Hz đến 3000 Hz
- Chế độ cố định tần số, quét tới lui, hình sin, ngẫu nhiên và kiểm tra sốc
- Máy rung tần số cao đạt chứng nhận CE
Hệ thống lý tưởng để kiểm tra nhiều loại linh kiện, bao gồm:
- Thiết bị điện tử ô tô
- Bộ lắp ráp đồng hồ đo động cơ
- Ắc quy ô tô
- Thiết bị điện ô tô
- Động cơ ô tô
- Ắc quy điện môi hòa tan trong nước
- Van an toàn
- Máy nén điều hòa ô tô
| Mẫu mã | Lực hình sin định mức (N) | Lực ngẫu nhiên định mức (N) | Dải tần số (Hz) | Gia tốc định mức (m/s²) | Tốc độ định mức (m/s) | Độ dịch chuyển định mức (p-p) mm | Tải trọng tối đa (Kg) | Cuộn dây di chuyển (Kg) | |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
- Khung cuộn dây di chuyển được thiết kế cẩn thận với tần số cộng hưởng trục bậc một cao hơn.
- Cánh tay đòn nhẹ, độ cứng cao và tần số lên tới 3500 Hz.
- Điều khiển đường dây kết nối máy tính với khả năng lưu trữ vật liệu tức thời.
- Biểu đồ điều khiển hiển thị để giám sát thời gian thực.
- Thiết kế điện trở thấp và hiệu suất cao đảm bảo hiệu quả cao và chi phí thấp.
- Độ tin cậy cao với tỷ lệ lỗi thấp.
Bàn mở rộng dọc VT và các kẹp được chỉ định được tính toán chính xác và thiết kế tỉ mỉ để đảm bảo khách hàng đạt được hiệu suất tốt nhất thông qua cấu trúc hoàn hảo, vật liệu chất lượng cao và tay nghề vượt trội.
Thiết lập bộ mở rộng dọc

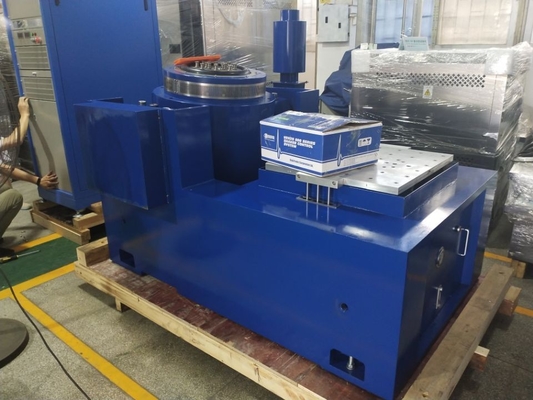

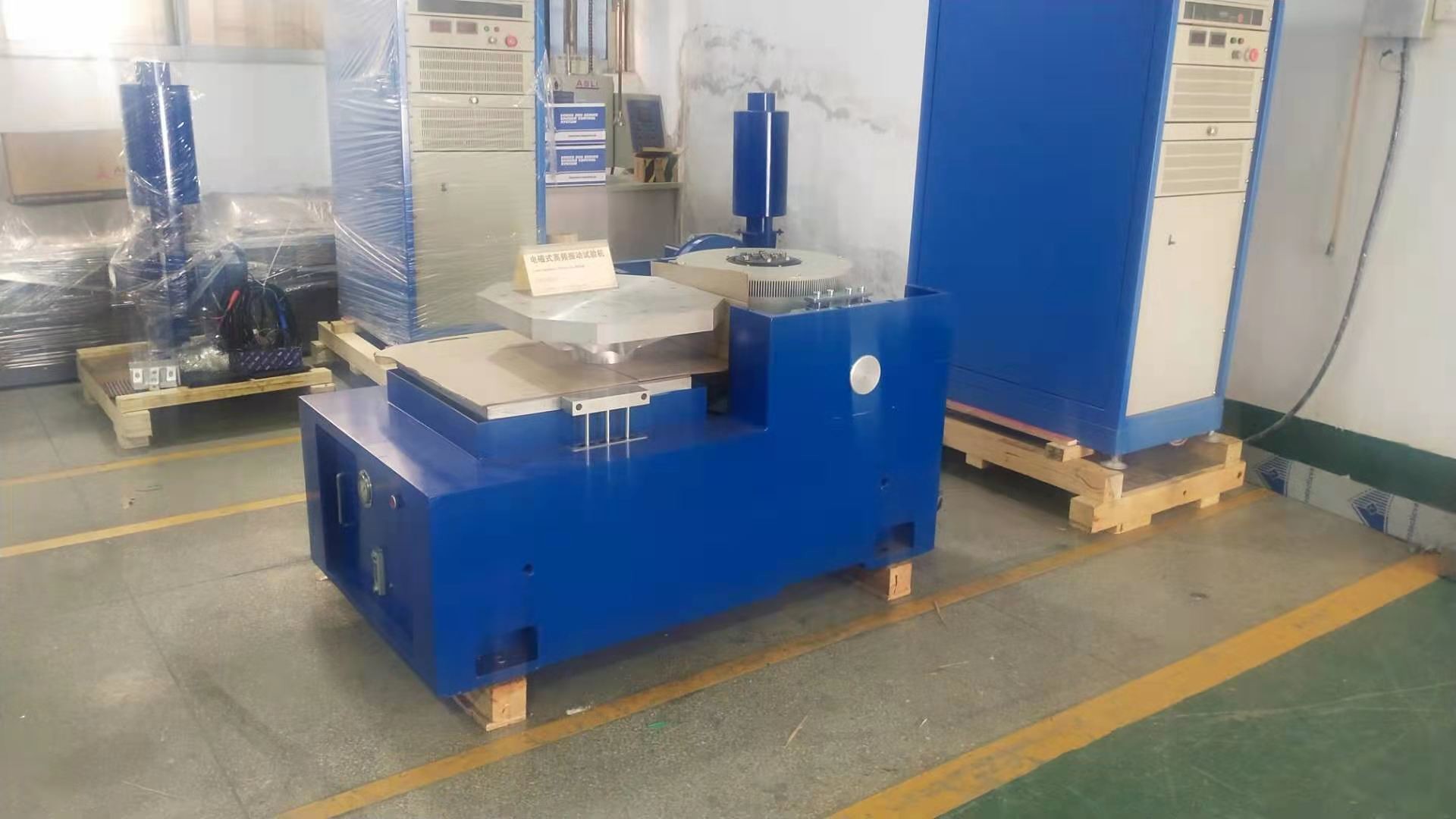

Bộ mở rộng ngang có bàn tải nhỏ để đạt được gia tốc và tần số làm việc cao hơn, cải thiện khả năng tải và hiệu suất của toàn bộ bàn máy. Bàn ngang và bàn rung là loại tích hợp với cấu trúc hoàn hảo, mang lại sự tiện lợi cho việc lắp đặt và điều chỉnh.
- Đường ray áp suất tĩnh, hình chữ V, có khả năng chống nghiêng và chống tải lệch.
- Bơm dầu tích hợp, cấu trúc tốt và vận hành dễ dàng.

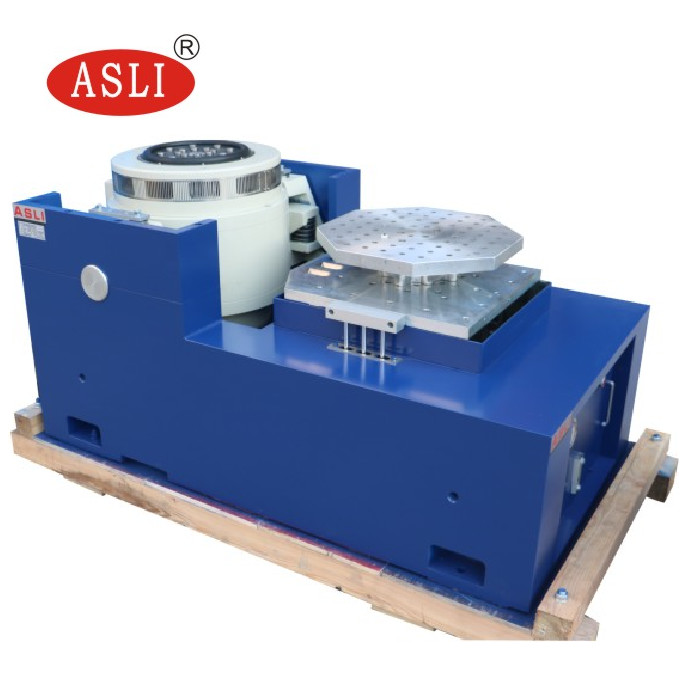

Bộ mở rộng ngang – Nhìn từ phía trước

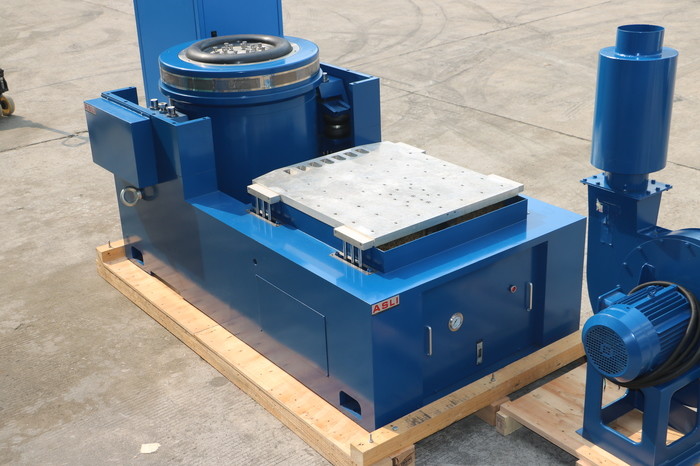

Bộ mở rộng ngang – Chi tiết đường ray
