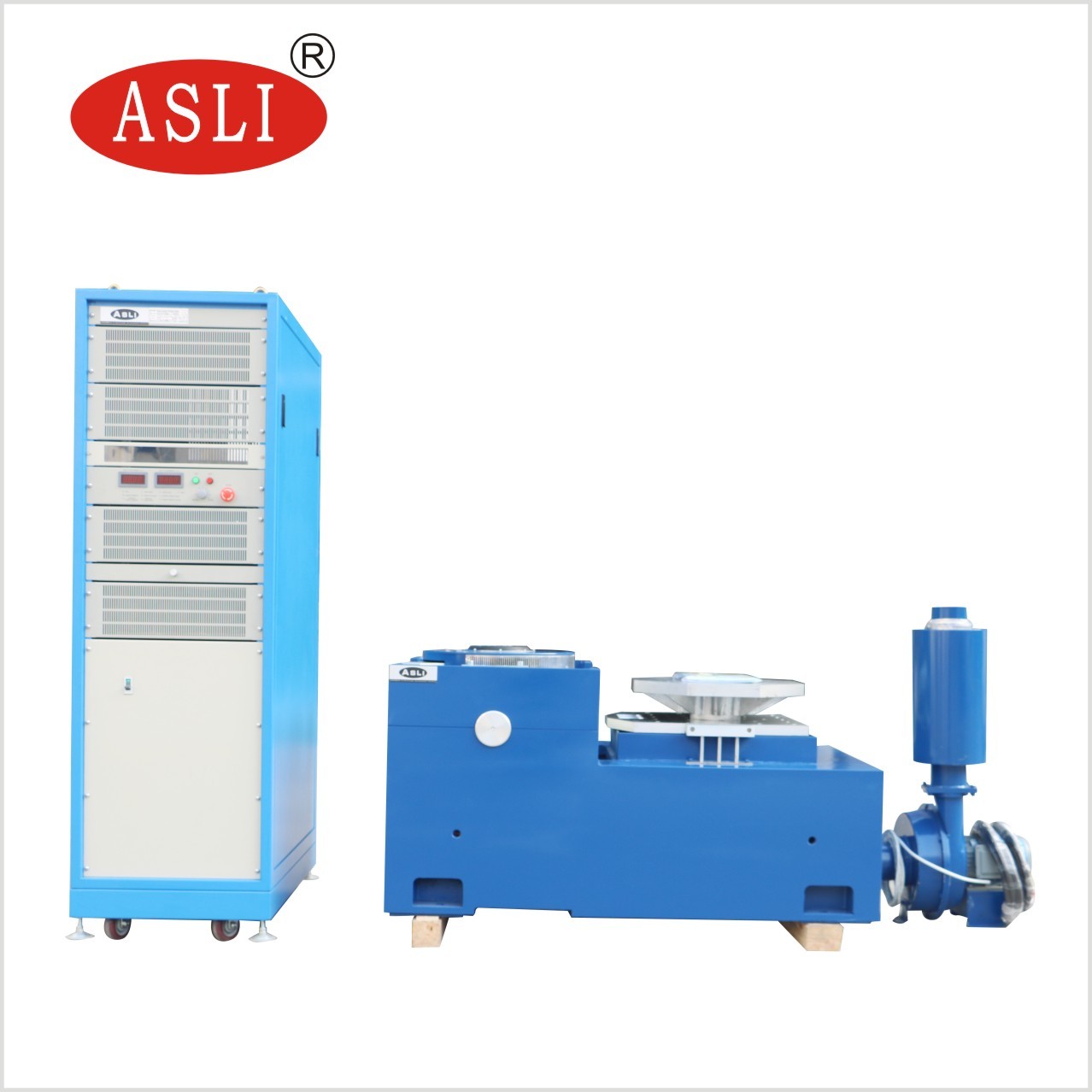

Hệ thống rung điện động cho phụ tùng ô tô
Đối với hệ thống kiểm tra độ rung, Vui lòng chuẩn bị bên dưới và gửi yêu cầu của bạn, Chúng tôi sẽ giúp bạn lựa chọn mô hình phù hợp
Mô tả mẫu vật
Khối lượng thử nghiệm mẫu
Kích thước mẫu
Hồ sơ kiểm tra nếu có
Tăng tốc tối đa của bài kiểm tra
Kiểm tra hướng X, Y, Z hoặc chỉ kiểm tra hướng Z
Đặc điểm kỹ thuật của mô hình trong màn hình
| Đặc điểm kỹ thuật của hệ thống | |||
| Mô hình hệ thống: | ES- 3 | ||
| Dải tần số: | 3 ~ 3500 | ||
| Lực lượng đánh giá | Sin N | 3000 | |
| N ngẫu nhiên | 3000 | ||
| Sốc N | 6000 | ||
| Acc tối đa. | sin (m / s2) | 1000 | |
| Ngẫu nhiên (m / s2 rms) | 1000 | ||
| Sốc (m / s2) | 2000 | ||
| Vel tối đa. | sin (m / s2) | 1,6 | |
| Sốc (m / s2) | 1,6 | ||
| Disp. | Du lịch tối đa mm (pp) |
25 | |
| Di chuyển cuộn dây | 3,5kg | ||
| Kích thước của cuộn dây chuyển động | Đường kính 230mm | ||
| Tải tối đa: | 100kgs | ||
Các lựa chọn máy lắc rung có sẵn khác
| Người mẫu |
Xếp hạng Sine Lực lượng (N) |
Xếp hạng ngẫu nhiên Lực lượng (N) |
Tính thường xuyên Phạm vi (Hz) |
Gia tốc định mức (m / s2) | Tốc độ định mức (m / s) |
Xếp hạng dịch chuyển (pp) mm |
Tối đaĐang tải (Kg) | cuộn dây chuyển động (Kg) |
Kích thước của Cuộn dây chuyển động (mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1,2 | 25 | 70 | 2,5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1,6 | 25 | 70 | 2,5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1,6 | 40 | 70 | số 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1,6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1,6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1,8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1,8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1,8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1,8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1,8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1,8 | 51 | 4500 | 300 | Φ870 |
Ví dụ về độ rung cho thử nghiệm ngẫu nhiên
Đặc trưng:
1. Khung xương vòng tròn động được thiết kế tốt, với tần số cộng hưởng trục giai đoạn cao hơn.
2. Hai mạch từ, rò rỉ từ thông thấp, cấu trúc nhỏ gọn và hợp lý.
3. Vòng bi lăn Rocker Rod thẳng và nhập khẩu định hướng độ cứng thân xe, khả năng chịu tải lệch tâm.
4. Nền móng cách ly Trunnion dành riêng cho việc sử dụng hormone, việc lắp đặt các tiện ích di động.
5. Công nghệ tiên tiến di chuyển xung quanh hệ thống để đảm bảo rằng vòng tròn động có độ tin cậy cao.
6. Thiết kế ống dẫn mới và nâng cao hiệu quả làm mát.
7. Độ cứng tĩnh, độ cứng động của bóng nhỏ mang, nâng cao công suất bàn rung, cải thiện hiệu suất tần số thấp.
Các bức ảnh để tham khảo:
Hình ảnh đóng gói:
