Các loại kiểm tra độ rung khác nhau là gì?
Các chức năng thử nghiệm điển hình được thực hiện bao gồm rung động lực cao (ngẫu nhiên và hình sin), rung sốc và thử nghiệm phương thức cơ sở cố định và tự do.
Tải tài liệu về lưu trữ -- bấm vào đây ----→thiết bị kiểm tra độ rung ES-20.pdf
Đóng gói Vận chuyển Giá thiết bị kiểm tra độ rung tần số cao
Yêu cầu kiểm tra:
1.IEC62133
2.UL1642
3. UN38.3
4. GB31241
Máy kiểm tra rung điện từ tần số cao hoàn toàn theo thử nghiệm, mô phỏng liên quan đến pin thiết kế tiêu chuẩn, trong điều kiện nhất định của kiểm tra độ rung của pin, pin hoặc bộ pin được cố định trên bàn rung, theo chế độ tần số, gia tốc và dịch chuyển quy định dọc theo mẫu pin rung theo ba hướng vuông góc với nhau đo nên pin không rò rỉ, không tụt tim, không vỡ, không cháy nổ.
Các thông số kỹ thuật:
| Người mẫu |
đánh giá sin Lực lượng (N) |
xếp hạng ngẫu nhiên Lực lượng (N) |
Tính thường xuyên Phạm vi (Hz) |
Gia tốc định mức (m/s2) | Tốc độ định mức (m/s) |
định mức dịch chuyển (pp)mm |
tối đa.Đang tải (Kg) | cuộn dây di chuyển (Kg) |
kích thước của Di chuyển cuộn dây (mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3,5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
Thành phần của máy kiểm tra độ rung:
Bàn thử rung, bộ khuếch đại công suất, quạt làm mát, Bàn trượt, bộ giãn nở dọc
Các tính năng của Chân đế ngang:
Trong băng tải nhỏ để nhận ra khả năng tăng tốc và tần suất làm việc cao hơn, để cải thiện khả năng tải và hiệu suất của toàn bộ băng ghế máy.
Băng ngang và băng rung là loại tích hợp, với cấu trúc hoàn hảo, thuận tiện để cài đặt và điều chỉnh.
Đường ray áp lực tĩnh, hình chữ V, có khả năng chống dốc và chống tải lệch.
Bơm dầu tích hợp, cấu trúc tốt và vận hành dễ dàng.
Các tính năng của băng ghế dự bị mở rộng theo chiều dọc:
Băng ghế dự bị mở rộng theo chiều dọc VT và các kẹp được chỉ định, được tính toán chính xác, thiết kế tỉ mỉ, để đảm bảo khách hàng có được hiệu suất tốt nhất theo sự hoàn hảo
Đặc trưng:
1. Khung xương tròn động được thiết kế tốt, với tần số cộng hưởng dọc trục cao hơn.
2. Mạch hai từ, rò rỉ từ thông thấp, cấu trúc nhỏ gọn và hợp lý.
3. Vòng bi lăn Rocker Rod định hướng độ cứng thân composite thẳng và định hướng nhập khẩu, khả năng chịu tải lệch tâm.
4. Nền tảng cách ly Trunnion dành riêng cho việc sử dụng hormone, việc cài đặt tiện lợi cho thiết bị di động.
5. Công nghệ tiên tiến di chuyển xung quanh hệ thống để đảm bảo rằng vòng tròn động có độ tin cậy cao.
6. Thiết kế ống dẫn mới và nâng cao hiệu quả làm mát.
7. Độ cứng tĩnh, độ cứng động của quả bóng nhỏ mang, nâng cao khả năng chịu lực của bàn rung, cải thiện hiệu suất tần số thấp.

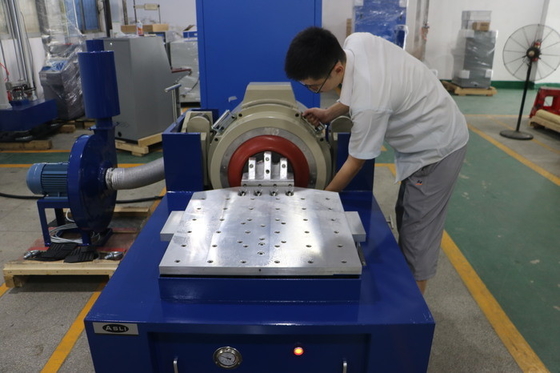

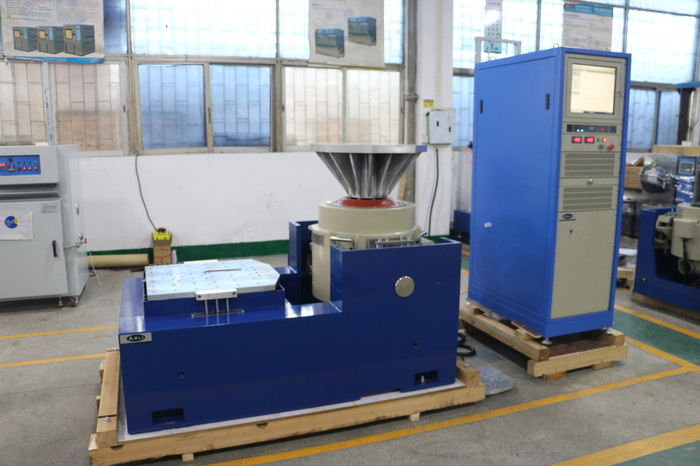

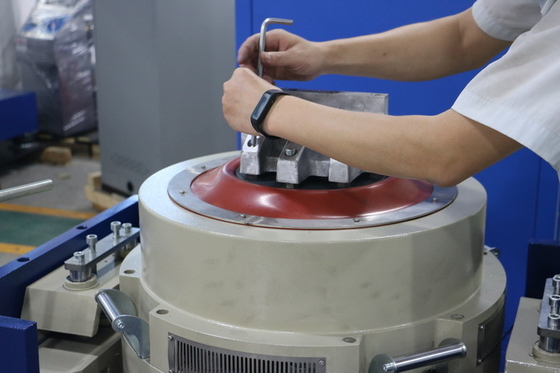

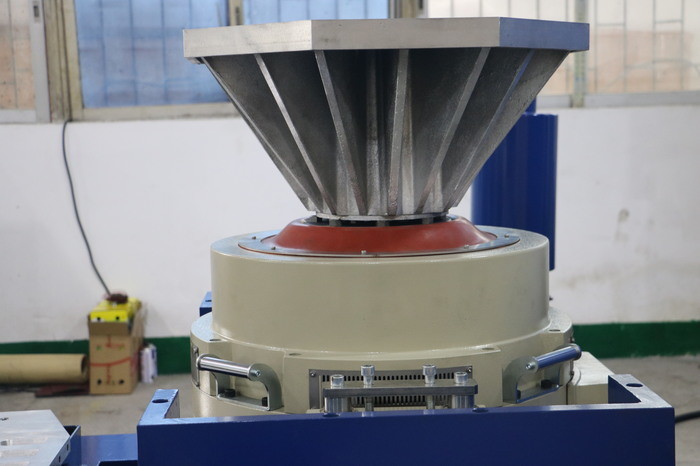

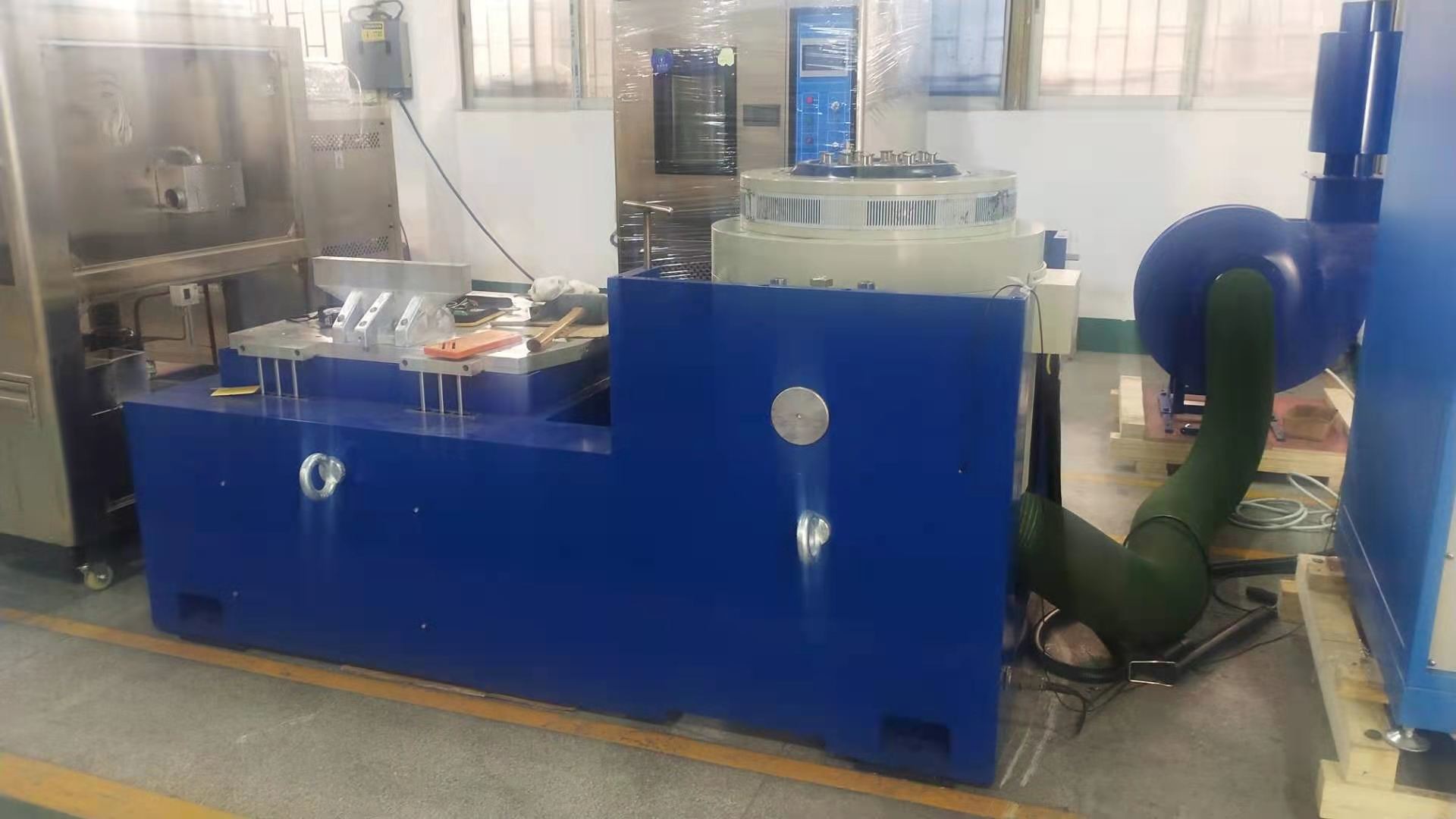

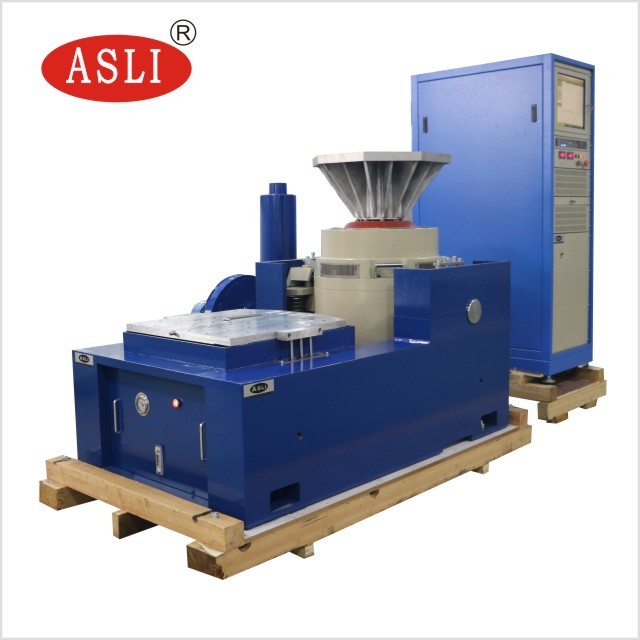

Hình ảnh để tham khảo:
