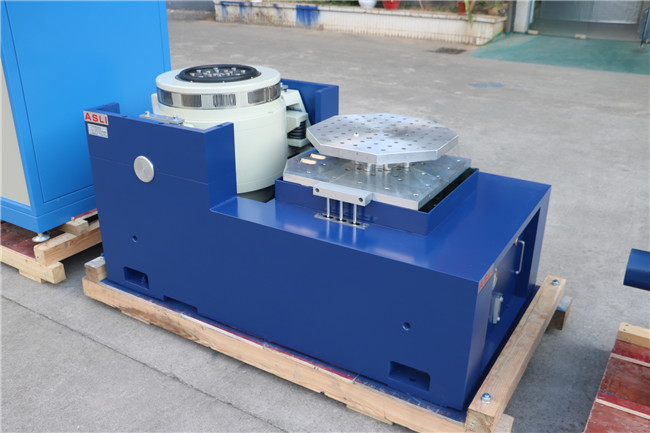

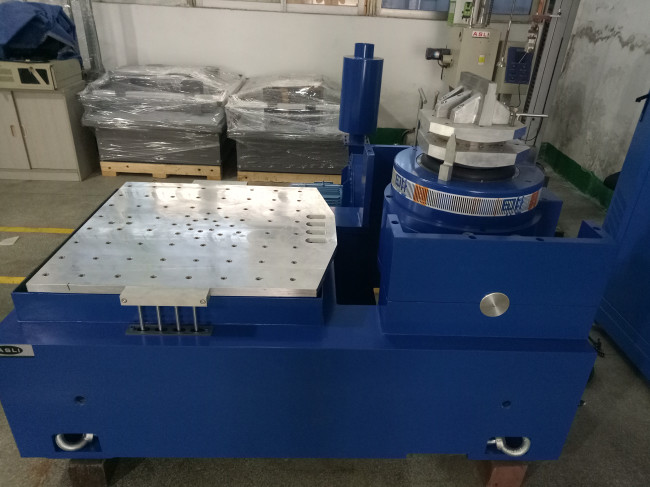

Thử nghiệm rung động bàn trượt 6000N, Máy lắc điện động 1000m / S2
Product Details
| lực sin: | 6000n | Tốc độ: | 1,6m/s |
|---|---|---|---|
| Dịch chuyển: | 25 mm | Tính thường xuyên: | 3 ~ 3500Hz |
| đang tải: | 180kg | Gia tốc: | 100g |
| phần ứng: | 230mm | ||
| Làm nổi bật |
Kiểm tra rung động bàn trượt 6000N,kiểm tra rung động bàn trượt 1000m / s2,máy lắc điện động 1000m / s2 |
||
Product Description
Hệ thống kiểm tra rung động bàn trượt 6000N là một máy rung điện động tần số cao được thiết kế để kiểm tra rung động theo phương thẳng đứng chính xác. Nó tích hợp kỹ thuật tiên tiến — bao gồm cấu trúc mạch từ kép, vòng hành động khung tự tạo, hỗ trợ khí nén, vòng bi con lăn với dẫn hướng tuyến tính và cách ly trục — để mang lại hiệu suất đáng tin cậy trên các chế độ kiểm tra rung động hình sin, ngẫu nhiên và sốc.
Hệ thống này hỗ trợ kiểm tra rung động hình sin ba trục X, Y và Z cũng như kiểm tra rung động ngẫu nhiên băng thông rộng. Nó cũng có khả năng kiểm tra xung nửa hình sin cổ điển và phổ phản ứng sốc (SRS). Nó được triển khai rộng rãi trong các ngành quốc phòng, vũ khí, hàng không, vũ trụ, viễn thông, điện tử, thiết bị điện và thiết bị gia dụng.
- Lực định mức: Lực hình sin 6000N; Lực ngẫu nhiên 6000N; Lực sốc 12000N
- Dải tần số: 5Hz đến 3500Hz — hỗ trợ tần số cố định, quét tới lui, chế độ hình sin, ngẫu nhiên và sốc
- Chế độ quét tần số: Tuyến tính, logarit, quét tới lui, tần số cố định
- Số lần quét tần số: 1 đến 32767
- Thời gian quét tần số: Tần số cố định / đơn 1–3600 phút; có thể hiển thị đường cong quét tần số
- Gia tốc tối đa: 1000 m/s² (không tải)
- Tải trọng tối đa: 180 kg
- Độ dịch chuyển tối đa: 25 mm p-p (không tải), đỉnh kép
- Độ dịch chuyển va đập: 25 mm
- Trọng lượng cuộn dây chuyển động: 6.5 kg
- Hướng rung động: Thẳng đứng
- Sóng rung động: Hình sin, ngẫu nhiên, sốc
- Đường kính cuộn dây chuyển động: Φ230 mm
- Kích thước hệ thống rung động (mm): R850 × C750 × S550 mm
- Trọng lượng hệ thống rung động: 590 kg

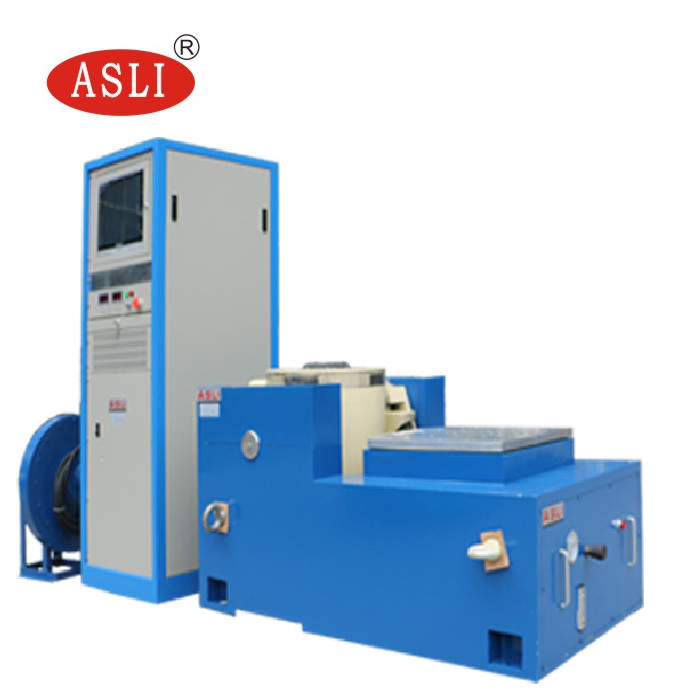

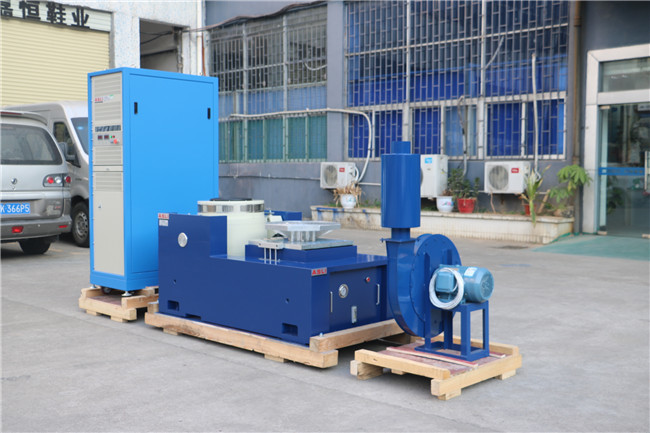

- Máy phát rung — 1 bộ
- Bộ điều khiển rung — 1 bộ
- Buồng kết nối liên lạc — 1 bộ
- Bộ khuếch đại công suất DA-6 — 1 bộ
- Nguồn kích thích — 1 chiếc
- Phần mềm điều khiển — 1 bộ
- Hệ thống làm mát — 1 bộ
- Máy tính công nghiệp — 1 bộ
| Mô hình | Lực hình sin định mức (N) | Lực ngẫu nhiên định mức (N) | Dải tần số (Hz) | Gia tốc định mức (m/s²) | Tốc độ định mức (m/s) | Độ dịch chuyển định mức (p-p) mm | Tải trọng tối đa (kg) | Cuộn dây chuyển động (kg) | Kích thước cuộn dây chuyển động (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
Lưu ý: Mô hình ES-6 là cấu hình nổi bật cho danh sách sản phẩm này. Các mô hình khác có sẵn cho các yêu cầu lực cao hơn.
- Khung vòng tròn động được thiết kế tốt với tần số cộng hưởng trục giai đoạn cao hơn.
- Thiết kế hai mạch từ đảm bảo rò rỉ từ thông thấp, cấu trúc nhỏ gọn và bố cục hợp lý.
- Vòng bi con lăn thanh đòn với độ cứng thân composite thẳng và định hướng nhập khẩu để tăng cường khả năng chịu tải lệch tâm.
- Nền tảng cách ly trục chuyên dụng cho cách ly rung động, với lắp đặt di động tiện lợi.
- Công nghệ tiên tiến trong hệ thống chuyển động đảm bảo độ tin cậy cao của vòng tròn động.
- Thiết kế ống dẫn mới tăng cường hiệu quả làm mát.
- Độ cứng tĩnh và độ cứng động của vòng bi làm giảm hiện tượng phồng, nâng cao khả năng chịu tải của bàn rung và cải thiện hiệu suất tần số thấp.
Product Highlights
Máy lắc điện động 6000N có bàn trượt mang lại khả năng tăng tốc 1000m/s², tần số 3-3500Hz, tải trọng 180kg. Có mạch từ kép, hệ thống treo khí và dẫn hướng con lăn để kiểm tra hình sin, ngẫu nhiên và sốc trục X/Y/Z đáng tin cậy. Lý tưởng cho chứng chỉ rung động hàng không vũ trụ, quốc phòng và điện tử.
