Hệ thống kiểm tra rung động Thiết bị phòng thí nghiệm Cải thiện thiết kế bao bì với Bàn trượt
Bộ khuếch đại nguồn chuyển mạch kỹ thuật số
Hệ thống sử dụng bộ khuếch đại nguồn kỹ thuật số với điều chế độ rộng xung hình sin. Nguyên lý hoạt động là: sử dụng khả năng chuyển mạch tần số cao của IGBT FET, tín hiệu điện áp thấp do bộ điều khiển đưa vào được khuếch đại bởi mạch kỹ thuật số và phục hồi về tín hiệu gốc, sau đó xuất ra cuộn dây chuyển động của bàn rung để thúc đẩy chuyển động rung điện. Chuyển động của Đài Loan.
Các thành phần chính của bộ khuếch đại nguồn điện áp cao thông minh bao gồm: điều khiển phía trước, mô-đun bộ khuếch đại nguồn, mạch bảo vệ, bộ phận nguồn và tủ điện. Hệ thống áp dụng dạng đầu ra điện áp cao và dòng điện nhỏ, giúp giảm tổn thất điện năng trong quá trình truyền tải và đạt được khả năng phối hợp trở kháng hiệu quả và hợp lý.
| Lực đẩy hình sin | 300kgf |
| Lực đẩy ngẫu nhiên | 300kgf rms |
| Lực đẩy va đập | 600kgf |
| Dải tần số | 5~2800Hz |
| Độ dịch chuyển liên tục | 25.4mm |
| Tốc độ tối đa | 1.8m/s |
| Bộ khuếch đại nguồn chuyển mạch | |
| Đầu ra bộ khuếch đại | 3.5kVA |
| Tỷ lệ tín hiệu trên nhiễu | >65dB |
| Độ lợi IF | ≥80 |
| Tổng méo hài(ở đầu ra định mức) | Nhỏ hơn 0,5% khi DC (0,1Hz) đến 500Hz; nhỏ hơn 1,0% khi 500Hz đến 5000Hz |
| Bộ khuếch đại nguồnđáp ứng tần số | DC (0,1Hz) đến 4500Hz: ±3dB; |
| Thời gian trung bình giữa các lầnHỏng hóc (MTBF) | >35.000 giờ |

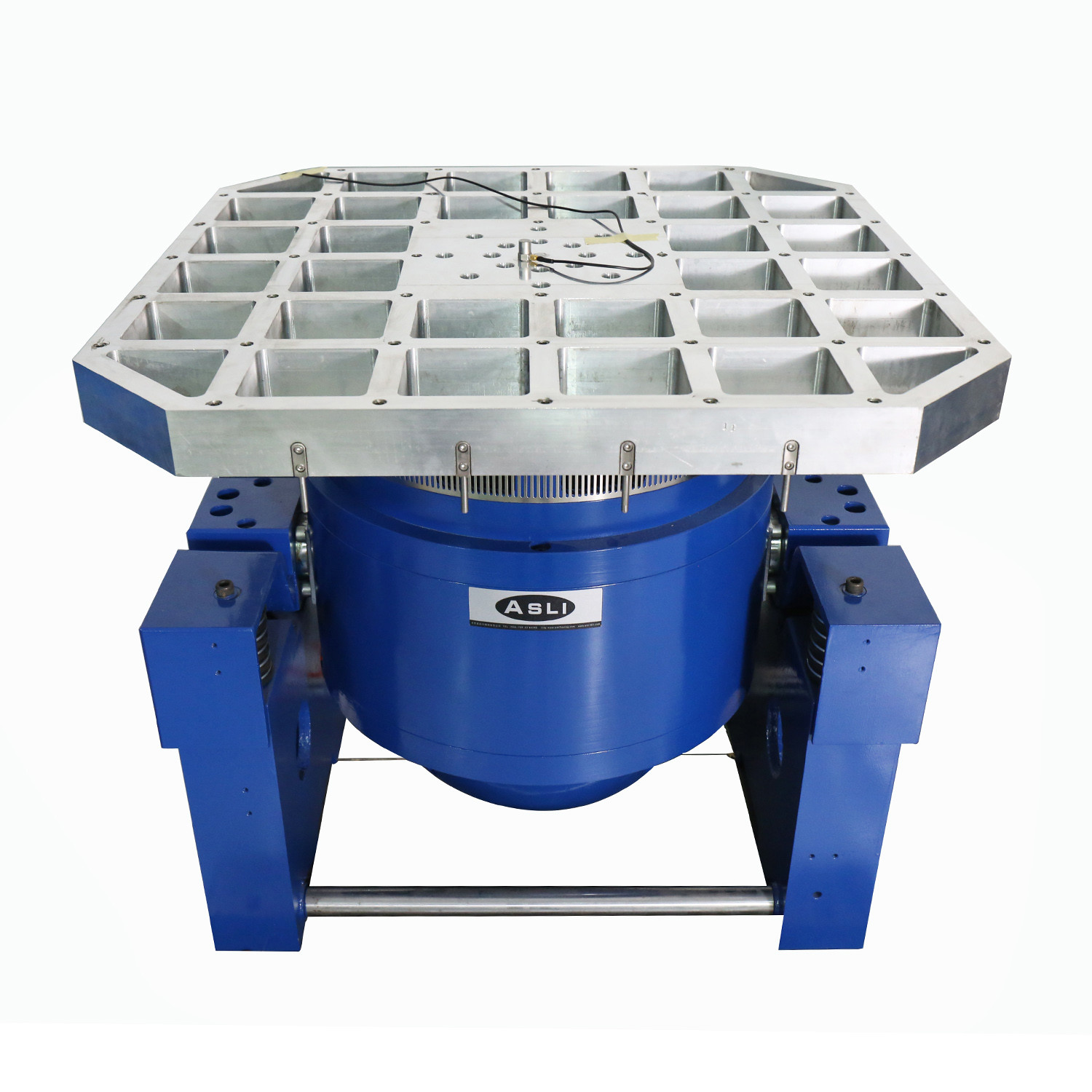

| Mặt bàn mở rộng dọc | |
| Kích thước bàn | 600mm×600mm |
| Giới hạn trên hoạt độngtần số định mức | Sine 2200Hz, ngẫu nhiên 3500Hz |
| Đối trọng | 30kg |
| Vật liệu mặt bàn | Hợp kim nhôm |
| Bộ điều khiển rung | |
| hệ điều hành | W10 |
| Giao diện vận hành | Giao diện tiếng Trung và tiếng Anh |
| Chức năng phần mềm | Sine, ngẫu nhiên, sốc cổ điển, tìm kiếm cộng hưởng và cộng hưởng |
