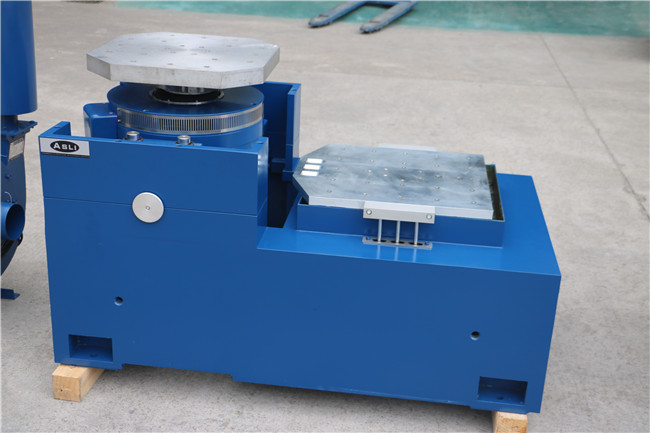

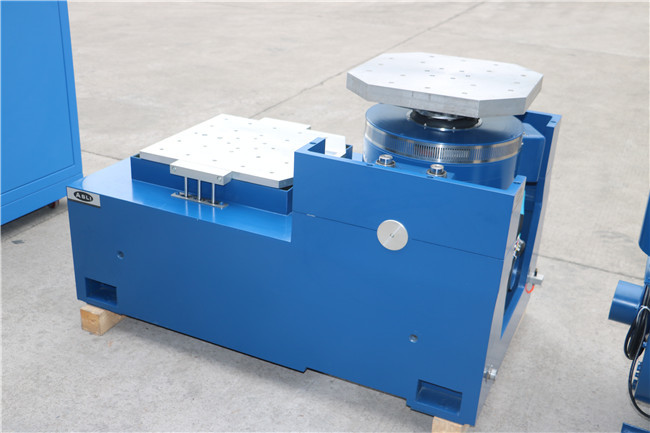

Bàn rung 3 trục tải 180kg, Máy kiểm tra độ rung 600kg.F
Product Details
| lực rung: | 6000n | Hướng rung: | 3 trục |
|---|---|---|---|
| di chuyển trọng lượng cuộn dây: | 6,5kg | Sự dịch chuyển: | 25mm |
| Tối đa. Gia tốc: | 100g | Ứng dụng: | Thành phần nhỏ |
| Làm nổi bật |
Bàn rung 3 trục tải 180kg,bàn rung 3 trục 600kg.f,máy thử rung 600kg.f |
||
Product Description

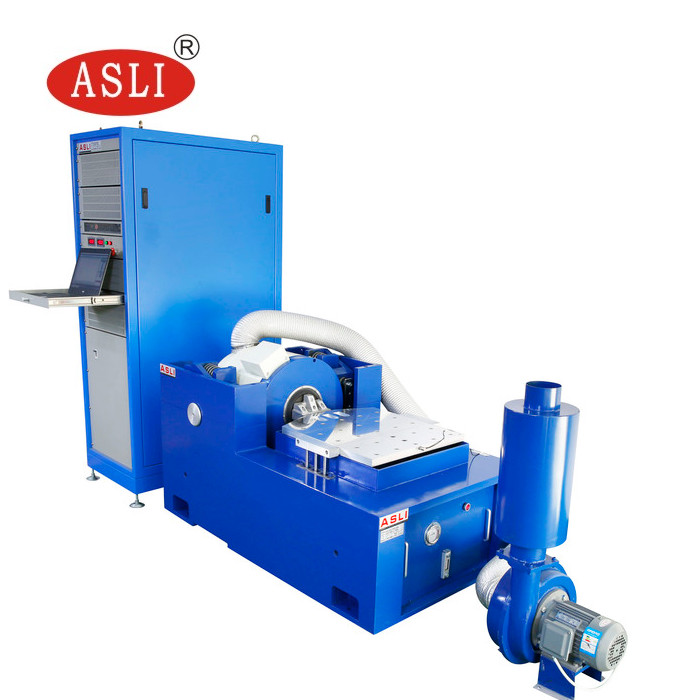

Bàn thử rung 3 trục tần số nguồn – giải pháp thử nghiệm rung động hiệu suất cao, được thiết kế để đánh giá các bộ phận nhỏ. Hệ thống này cung cấp khả năng mô phỏng rung động chính xác, đáng tin cậy trên dải tần số rộng, lý tưởng cho việc đảm bảo chất lượng, phát triển sản phẩm và thử nghiệm độ tin cậy trong môi trường công nghiệp và sản xuất.
| Mẫu mã | Lực Sine định mức (N) | Lực Random định mức (N) | Dải tần số (Hz) | Gia tốc định mức (m/s²) | Tốc độ định mức (m/s) | Độ dịch chuyển định mức (p-p) mm | Tải trọng tối đa (Kg) | Cuộn dây chuyển động (Kg) | Kích thước cuộn dây chuyển động (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
- Hệ thống treo chắc chắn và dẫn hướng chuyển động tuyến tính – khả năng chịu tải mạnh mẽ, chức năng dẫn hướng tuyệt vời và độ ổn định cao.
- Túi khí trung tâm tải với độ cứng tĩnh cao và độ cứng động thấp – khả năng chịu tải mạnh mẽ và hiệu suất hoàn hảo về biến thiên biên độ.
- Công tắc nguồn Class D hiệu suất cao, dòng đỉnh 3 sigma, tiêu thụ điện năng thấp và méo hài tối thiểu.
- Tự chẩn đoán nhanh với khóa an toàn – an toàn và độ tin cậy cao.
- Thiết bị cách ly sốc bằng túi khí cho bàn rung – không cần móng bổ sung, tái tạo sóng rung hoàn hảo và giảm truyền rung động.

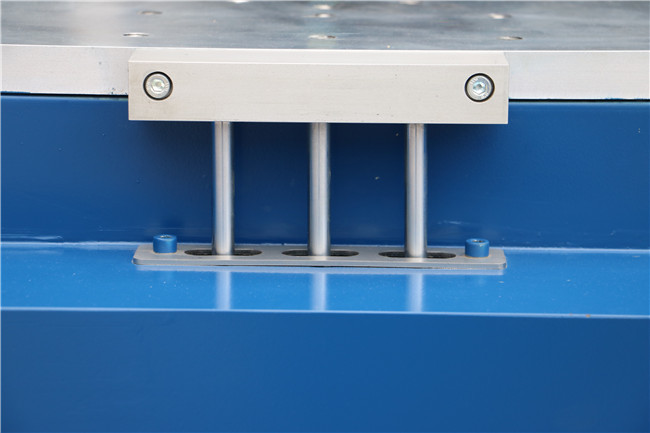

- Có sẵn các bàn mở rộng ngang và dọc cho các ứng dụng khác nhau.
- Vận hành bộ điều khiển đơn giản.
| Mẫu mã | Kích thước bàn (mm) | Dải tần số (Hz) | Trọng lượng bộ phận chuyển động (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5–1000 5–1500 5–2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5–1000 5–1400 5–2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5–1000 5–1500 5–2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5–1000 5–1200 5–2000 |
27.5 33.0 45 |

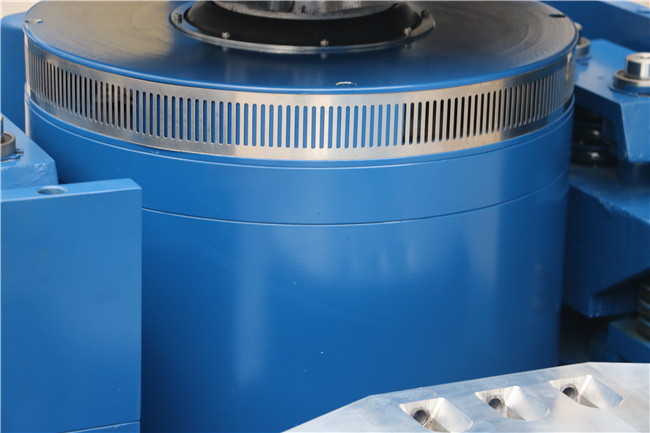

Nguyên lý hoạt động của bộ kích rung điện từ tương tự như loa, trong đó một dây dẫn điện được di chuyển bởi tác động của lực điện từ trong từ trường. Lực để gia tốc bộ phận chuyển động được tạo ra bởi sự cân bằng giữa dòng điện điều khiển và từ thông. Do đó, bằng cách kiểm soát dòng điện điều khiển, người ta có thể kiểm soát bộ tạo rung.
Mức gia tốc tối đa của bộ kích rung điện từ được xác định bởi dòng điện tối đa và tải trọng. Ở tần số thấp, độ dịch chuyển của bộ phận chuyển động bị hạn chế sao cho gia tốc không đạt mức cao. Tần số cộng hưởng của phần tử chuyển động được đặt cao hơn giới hạn trên của dải tần số.
Hiệu suất của bộ tạo rung có thể được phản ánh qua biểu đồ hiển thị gia tốc tối đa dưới các tần số khác nhau. Bằng cách sử dụng biểu đồ log-log, sự hạn chế về độ dịch chuyển có thể được biểu thị bằng một đường thẳng có độ dốc 6 dB/quãng tám.
Product Highlights
Bàn rung 3 trục ES-6 mang lại lực 6000N, độ dịch chuyển 25mm, gia tốc 100g và khả năng chịu tải 180kg. Có hệ thống treo chắc chắn, cách ly túi khí, hiệu suất năng lượng hạng D và tự chẩn đoán. Lý tưởng để thử nghiệm thành phần nhỏ với các tùy chọn mở rộng tùy chỉnh.
