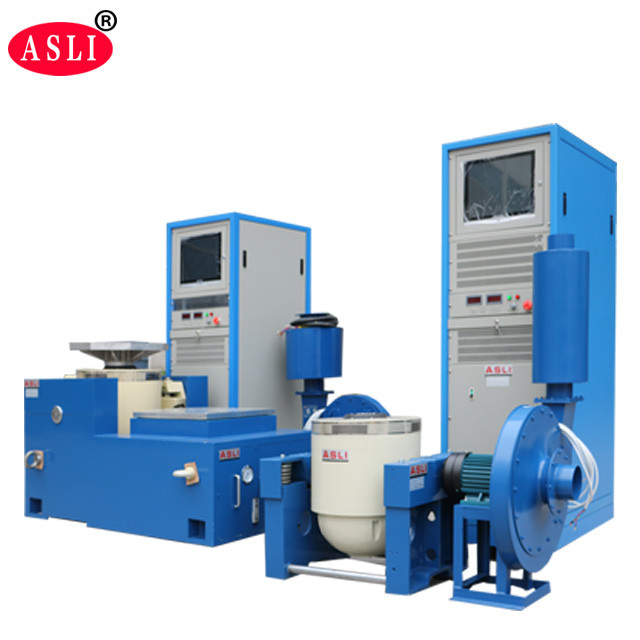

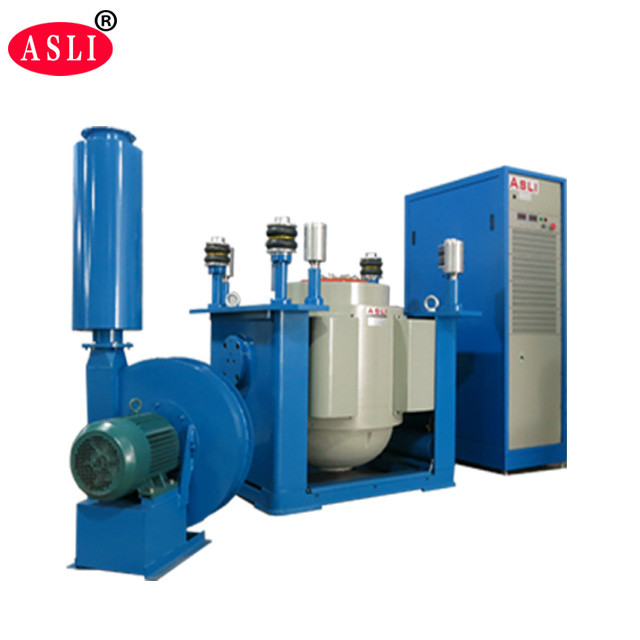

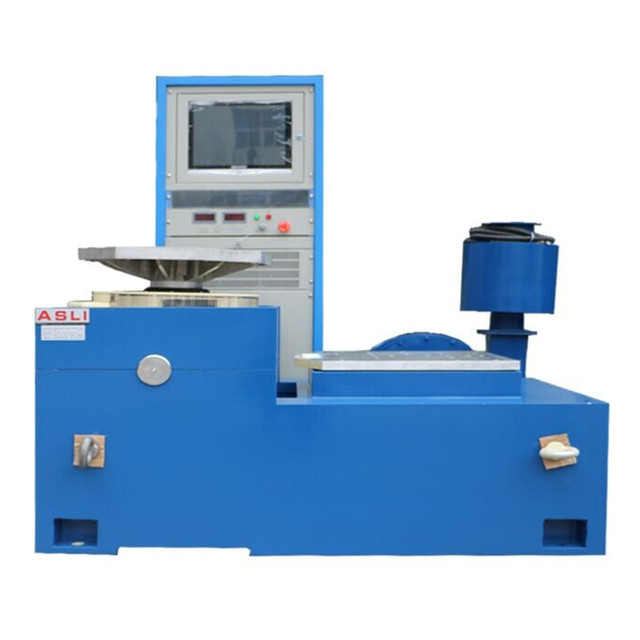

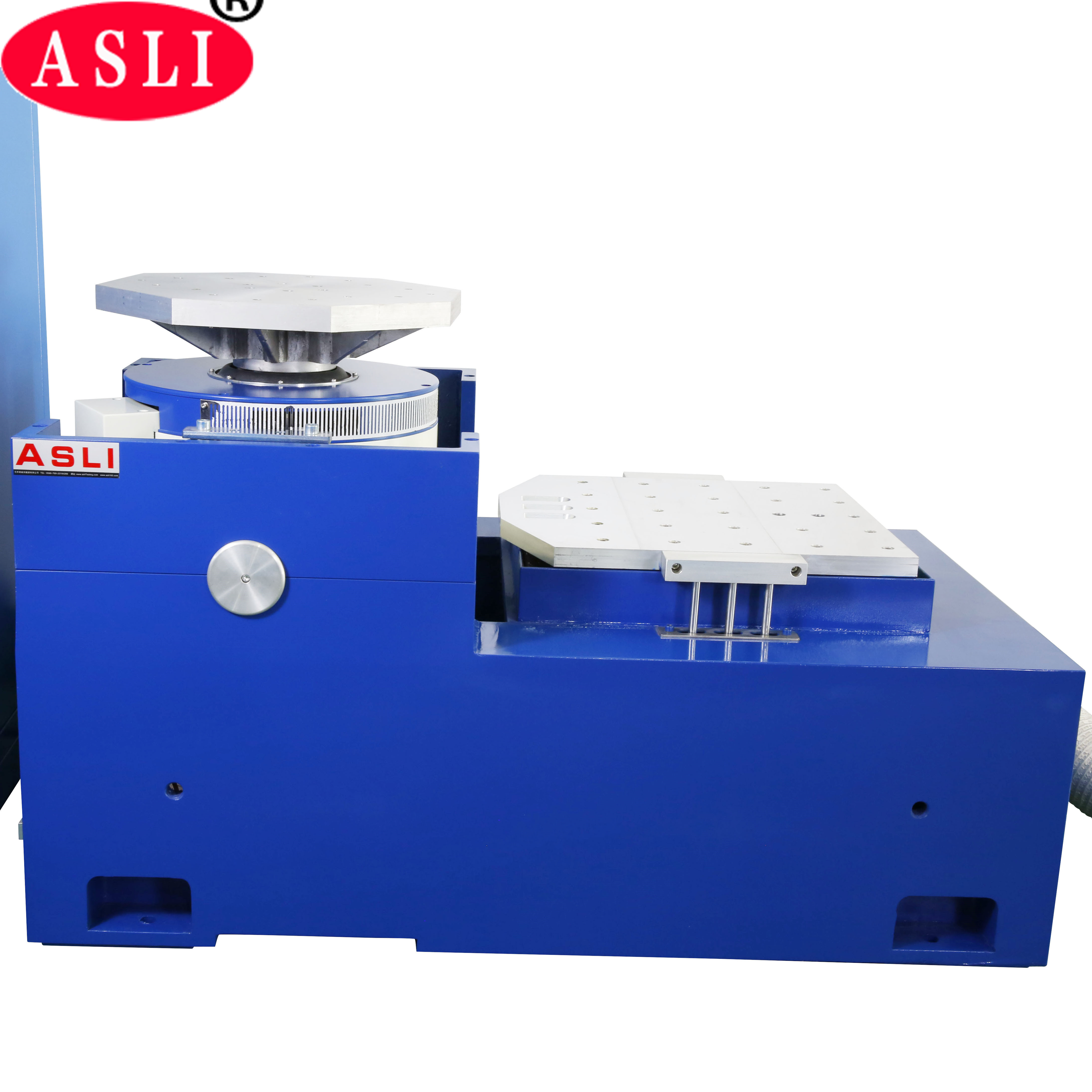

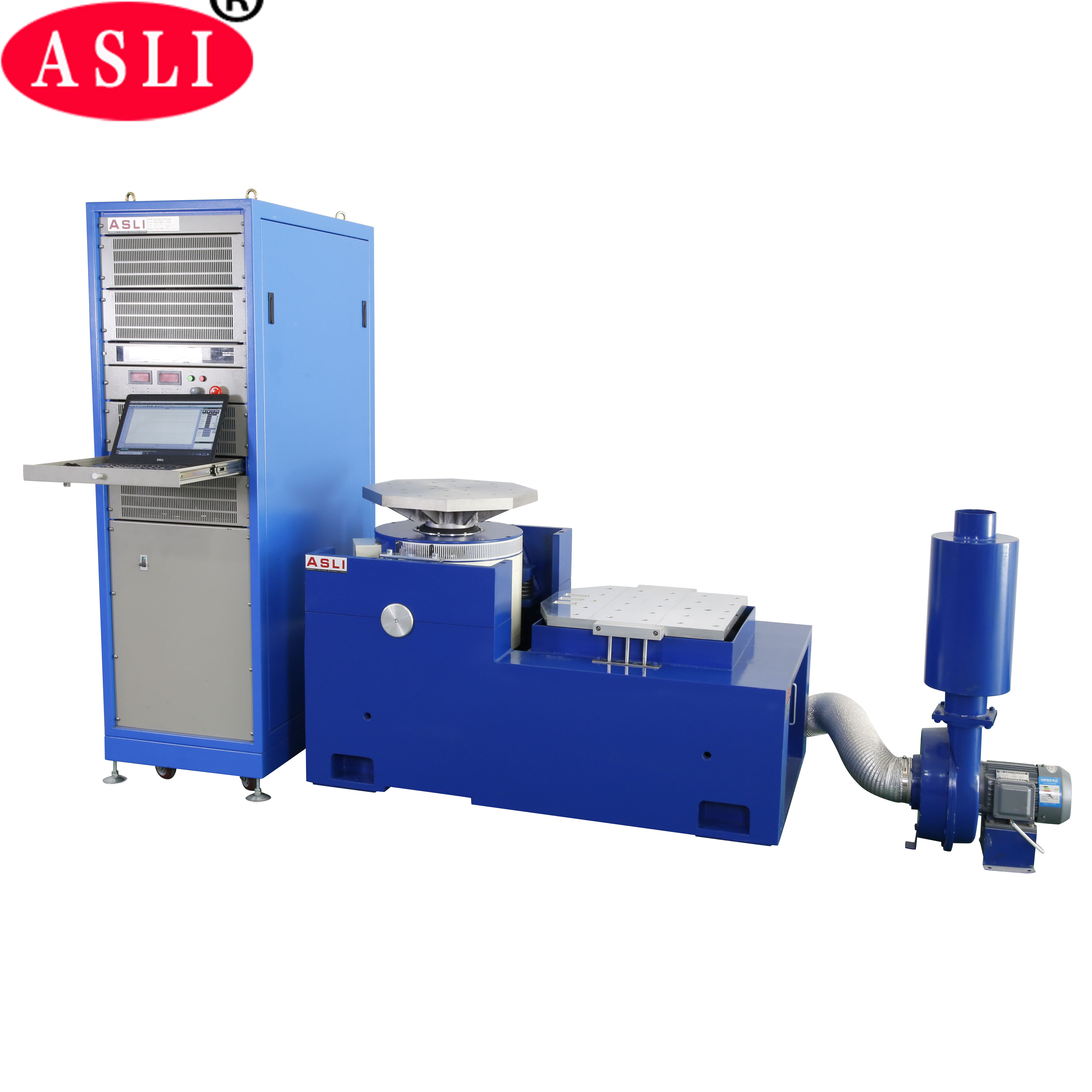

Máy lắc rung 50000N, Thiết bị kiểm tra bàn lắc ISO 16750-3
Product Details
| lực sin: | 50000n | Tốc độ: | 1,8m/s |
|---|---|---|---|
| Hướng rung: | dọc hoặc x, y, z rung động | Gia tốc: | 100g |
| Tính thường xuyên: | 3 ~ 2700Hz | Quyền lực: | 380V 3 pha |
| Dịch chuyển: | 51mm | ||
| Làm nổi bật |
Máy lắc rung ISO 16750-3,Máy lắc rung 50000N,Thử nghiệm bàn máy lắc ISO 16750-3 |
||
Product Description
Máy rung lắc 50000N là hệ thống kiểm tra rung động điện động hiệu suất cao, được thiết kế để đáp ứng các yêu cầu khắt khe của ISO 16750-3. Nó cung cấp khả năng kiểm tra rung động theo phương dọc và ngang đáng tin cậy cho nhiều ứng dụng công nghiệp, ô tô, hàng không vũ trụ và điện tử.
Là nhà sản xuất các dòng sản phẩm Máy kiểm tra rung động tần số cao điện động và Máy kiểm tra mỏi rung động tần số cao, chúng tôi sử dụng các công nghệ tiên tiến bao gồm cấu trúc mạch từ kép, vòng tròn hành động khung tự tạo, hỗ trợ khí nén, vòng bi con lăn và dẫn hướng tuyến tính, cùng với cách ly trục quay. Các hệ thống này có khả năng thực hiện các bài kiểm tra rung động hình sin ba trục X, Y và Z, bài kiểm tra rung động ngẫu nhiên băng thông rộng, bài kiểm tra xung cổ điển (nửa sin, hình thang, sóng răng cưa) cũng như kiểm tra phổ phản ứng sốc.
Các sản phẩm này được sử dụng rộng rãi trong các ngành quốc phòng, vũ khí, hàng không, hàng không vũ trụ, truyền thông, điện tử, thiết bị điện và đồ gia dụng.
- Khung động được thiết kế tốt, với tần số cộng trục cao hơn.
- Thiết kế hai mạch từ với rò rỉ từ thông thấp, cấu trúc nhỏ gọn và bố cục hợp lý.
- Vòng bi con lăn thanh đòn với độ cứng thân composite định hướng thẳng và nhập khẩu, cung cấp khả năng chịu tải lệch tâm tuyệt vời.
- Nền tảng cách ly trục quay chuyên dụng cho việc sử dụng hormone, với lắp đặt di động tiện lợi.
- Hệ thống di chuyển công nghệ tiên tiến đảm bảo độ tin cậy cao của vòng tròn động.
- Thiết kế ống dẫn mới tăng cường hiệu quả làm mát.
- Độ cứng tĩnh và độ cứng động của bóng nhỏ mang lại khả năng chịu tải của bàn rung và cải thiện hiệu suất tần số thấp.
| Mô hình | Lực Sine định mức (N) | Lực Ngẫu nhiên định mức (N) | Dải tần số (Hz) | Gia tốc định mức (m/s²) | Tốc độ định mức (m/s) | Độ dịch chuyển định mức (p-p) mm | Tải trọng tối đa (Kg) | Cuộn dây di chuyển (Kg) | Kích thước cuộn dây di chuyển (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3–3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3–3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3–3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- Trong một băng ghế tải nhỏ, gia tốc và tần số làm việc cao hơn được thực hiện, cải thiện khả năng tải và hiệu suất của toàn bộ băng ghế máy.
- Bệ ngang và bệ rung là một loại tích hợp với cấu trúc hoàn hảo, mang lại sự tiện lợi cho việc lắp đặt và điều chỉnh.
- Đường ray áp suất tĩnh, hình chữ V, có khả năng chống nghiêng và chống tải lệch.
- Bơm dầu tích hợp với cấu trúc tốt và vận hành dễ dàng.
| Mô hình | Kích thước Bệ (mm) | Dải tần số (Hz) | Trọng lượng bộ phận di chuyển (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5–1000 5–1500 5–2000 | 6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | 5–1000 5–1400 5–2000 | 11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 | 5–1000 5–1500 5–2000 | 19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 | 5–1000 5–1200 5–2000 | 27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 | 5–800 5–1000 5–1500 | 36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 | 5–1000 5–1500 5–2000 | 57.7 76.9 86.5 |
| LT1010 | 1000×1000×30 1000×1000×40 1000×1000×50 | 5–1000 5–1300 5–1500 | 89.1 118.8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 | 5–800 5–1100 5–1400 | 126 168 210 |
Bệ mở rộng dọc VT và các kẹp được chỉ định được tính toán chính xác và thiết kế tỉ mỉ để đảm bảo khách hàng đạt được hiệu suất tốt nhất dựa trên cấu trúc hoàn hảo, vật liệu chất lượng cao và tay nghề vượt trội.
| Mô hình | Trọng lượng (kg) | Tần số tối đa (Hz) | Kích thước Bệ |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (Bệ tròn) | 220 | 350 | Φ1200 |
Nếu quý khách có bất kỳ thắc mắc nào về Máy kiểm tra cơ học tần số cao điện động Máy kiểm tra mỏi rung động, vui lòng liên hệ với chúng tôi.
