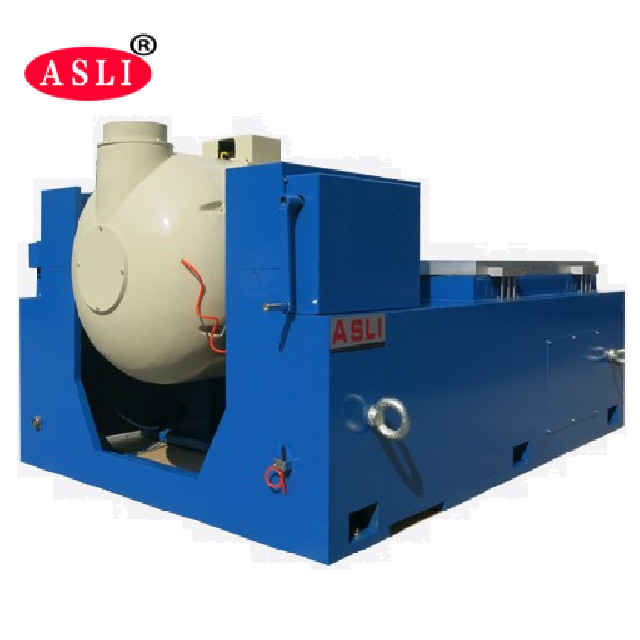

Hệ Thống Máy Rung Điện Động Được Lập Trình Ngẫu Nhiên, Hình Sin và Xung
Ứng dụng:
Chúng tôi là nhà sản xuất các sản phẩm Máy Kiểm Tra Rung Tần Số Cao / Máy Kiểm Tra Mỏi Rung Tần Số Cao điện động, áp dụng 'cấu trúc mạch từ kép', 'vòng hành động khung tự tạo', 'Hỗ trợ trên không' và 'vòng bi con lăn và dẫn hướng tuyến tính', 'cách ly trunnion' công nghệ hiện đại tiên tiến và công nghệ đặc biệt, có thể hoàn thành trong thử nghiệm rung hình sin ba trục X, Y, Z và thử nghiệm rung ngẫu nhiên băng thông rộng, được hoàn thành bởi xung cổ điển (nửa hình sin, hình thang, sóng răng cưa) và thử nghiệm phổ đáp ứng sốc. Các sản phẩm này được sử dụng rộng rãi trong quốc phòng, vũ khí, hàng không, vũ trụ, thông tin liên lạc, điện tử, thiết bị điện, thông tin liên lạc, thiết bị gia dụng và các lĩnh vực khác.
Tính năng của Máy Kiểm Tra Mỏi Rung Tần Số Cao:
1. Khung vòng động được thiết kế tốt, với tần số cộng hưởng trục giai đoạn cao hơn.
2. Mạch từ kép, rò rỉ từ thông thấp, cấu trúc nhỏ gọn và hợp lý.
3. Vòng bi con lăn thanh lắc thẳng và định hướng thân hợp chất hướng nhập khẩu, khả năng tải lệch tâm.
4. Nền tảng cách ly Trunnion dành riêng cho việc sử dụng hormone, việc lắp đặt thuận tiện.
5. Công nghệ tiên tiến di chuyển xung quanh hệ thống để đảm bảo vòng động có độ tin cậy cao.
6. Thiết kế ống dẫn mới và tăng cường hiệu quả làm mát.
7. Độ cứng tĩnh, độ cứng động của bóng nhỏ ổ trục, nâng cao khả năng bàn rung, cải thiện hiệu suất tần số thấp.
Thông số kỹ thuật của Máy Kiểm Tra Rung Tần Số Cao Điện Động:
| Model |
Hình Sin Định Mức Lực (N) |
Ngẫu Nhiên Định Mức Lực (N) |
Tần số Phạm vi (Hz) |
Gia tốc định mức (m/s2) | Tốc độ định mức (m/s) |
Độ dịch chuyển định mức (p-p)mm |
Tải trọng tối đa (Kg) | Cuộn dây chuyển động (Kg) |
Kích thước của Cuộn dây chuyển động (mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |

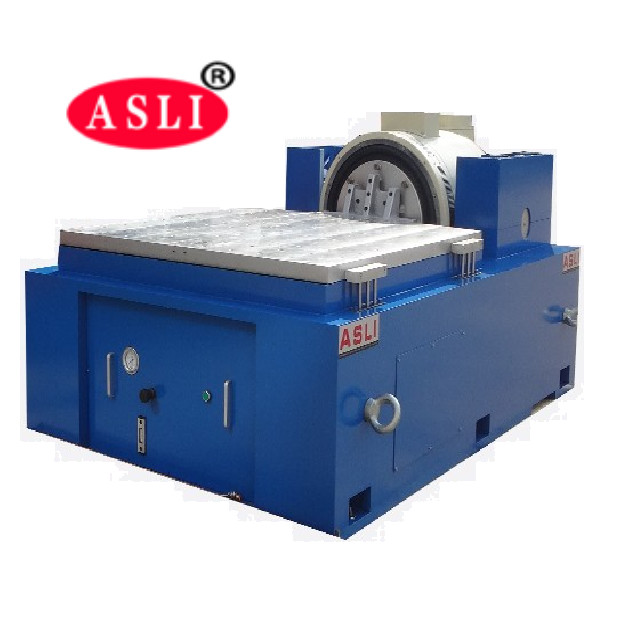

Tính năng của giá đỡ ngang:
1. Trong băng ghế tải nhỏ để nhận ra gia tốc và tần số làm việc cao hơn, để cải thiện khả năng tải và hiệu suất của toàn bộ băng ghế máy.
2. Băng ghế ngang và băng ghế rung là loại tích hợp, với cấu trúc hoàn hảo, thuận tiện để cài đặt và điều chỉnh.
3. Đường ray áp suất tĩnh, hình chữ V, với khả năng chống dốc và chống tải lệch.
Bơm dầu tích hợp, cấu trúc tốt và dễ vận hành.
Thông số kỹ thuật của bộ mở rộng ngang:
| Model | Kích thước băng ghế (mm) | Phạm vi tần số (Hz) | Trọng lượng của các bộ phận chuyển động (kg) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800× 800×45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
| LT 1010 | 1000× 1000×30 1000× 1000×40 1000× 1000×50 |
5-1000 5-1300 5-1500 |
89.1 118.8 147 |
| LT 1212 | 1200× 1200×30 1200× 1200×40 1200× 1200×50 |
5-800 5-1100 5-1400 |
126 168 210 |

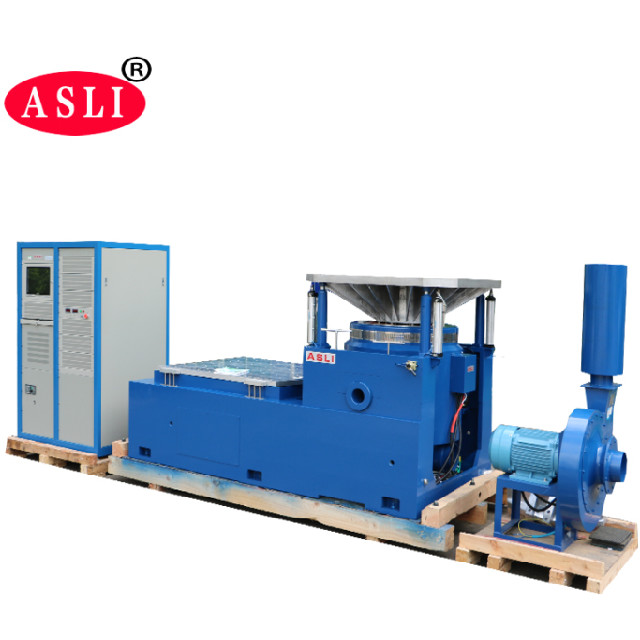

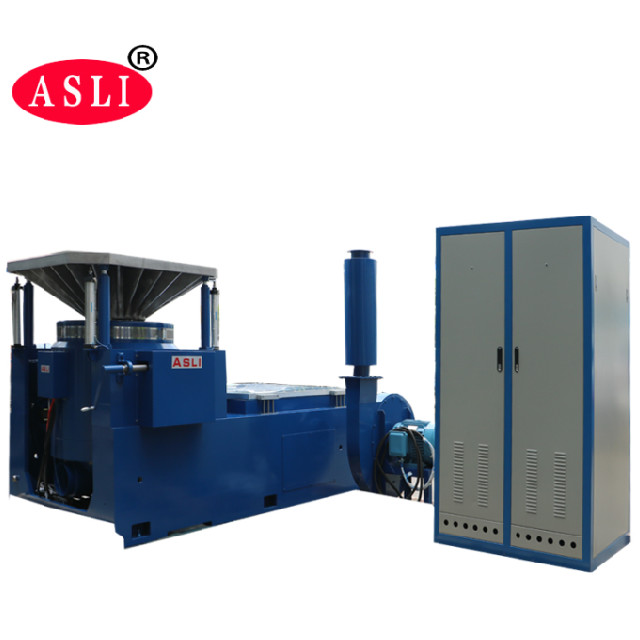

Tính năng của băng ghế mở rộng dọc:
VT băng ghế mở rộng dọc và kẹp được chỉ định, được tính toán chính xác, thiết kế công phu, để đảm bảo khách hàng có được hiệu suất tốt nhất theo cấu trúc hoàn hảo, vật liệu chất lượng cao
và tay nghề.
Thông số kỹ thuật của bộ mở rộng dọc:
| Model | Trọng lượng (kg) | Tần số tối đa (Hz) | Kích thước băng ghế |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VTl010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200 × 1200 |
| VT1212 (Băng ghế tròn) | 220 | 350 | Φ1200 |
Nếu bạn có bất kỳ yêu cầu nào liên quan đến Máy Kiểm Tra Cơ Khí Tần Số Cao Điện Động Máy Kiểm Tra Mỏi Rung, xin vui lòng liên hệ với tôi.
