Thiết bị kiểm tra bàn rung 20KN Tiêu chuẩn MIL STD 810F
Product Details
| lực rung: | 20KN | hướng rung: | rung dọc + ngang |
|---|---|---|---|
| Tiêu chuẩn: | SỮA STD 810G, SỮA STD 810F | Tối đa. Dịch chuyển: | 51mm |
| Tốc độ: | 1,8m/giây | Bảo hành miễn phí: | 1 năm trở lên |
| Làm nổi bật |
Bàn thử rung động 20KN,Thiết bị rung động MIL STD 810F,Bảng kiểm tra rung động công nghiệp |
||
Product Description
Tải xuống PDF Hệ thống Kiểm tra Rung động Cơ học ES-10

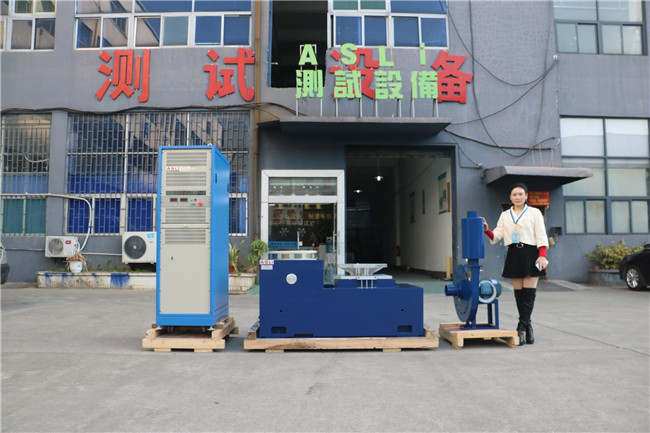

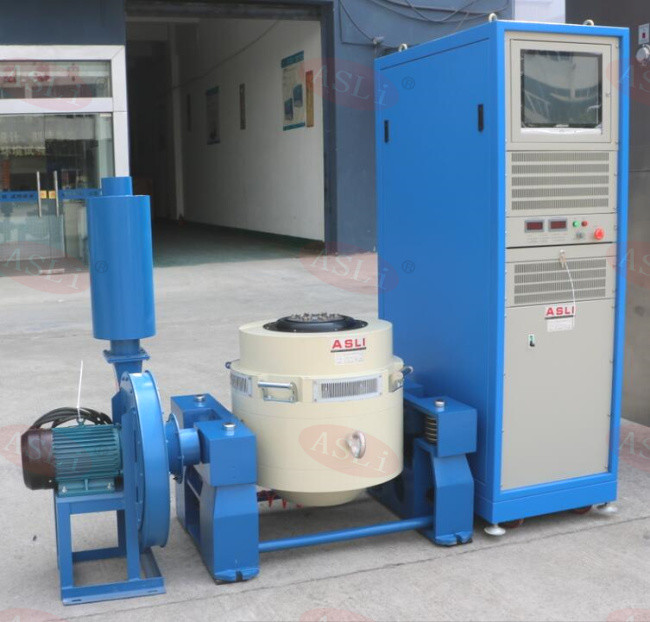

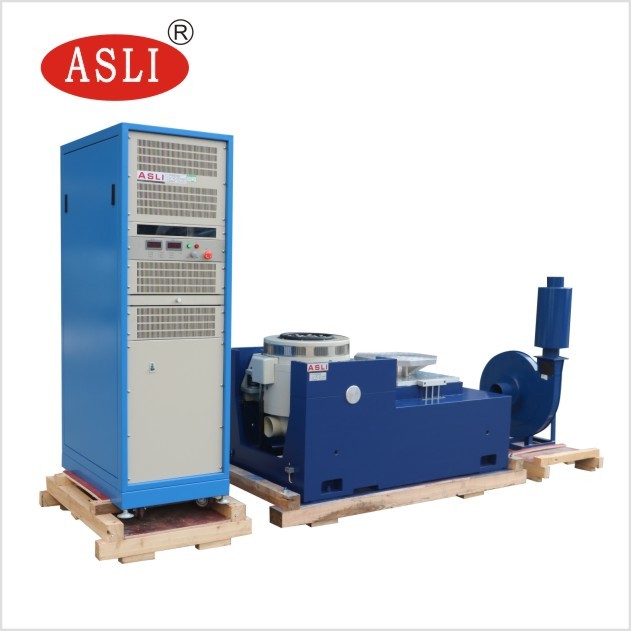

Máy Kiểm tra Rung động Phổ quát Mô phỏng Vận chuyển / Máy Lắc Điện Từ được thiết kế để kiểm tra rung động chính xác và đáng tin cậy trên nhiều ứng dụng công nghiệp.
Mức gia tốc tối đa của máy kiểm tra rung động điện từ được xác định bởi dòng điện tối đa và tải trọng. Ở tần số thấp, độ dịch chuyển của bộ phận chuyển động bị hạn chế sao cho gia tốc không đạt mức cao. Tần số cộng hưởng của phần tử chuyển động được đặt cao hơn giới hạn trên của dải tần số.
Hiệu suất của bộ tạo rung động có thể được phản ánh bằng biểu đồ hiển thị gia tốc tối đa ở các tần số khác nhau. Bằng cách sử dụng biểu đồ log-log, giới hạn dịch chuyển có thể được biểu thị bằng một đường thẳng có độ dốc 6 dB/quãng tám.
| Mô hình | Lực Sine định mức (N) | Lực Ngẫu nhiên định mức (N) | Dải tần số (Hz) | Gia tốc định mức (m/s²) | Tốc độ định mức (m/s) | Độ dịch chuyển định mức (p-p) mm | Tải trọng tối đa (Kg) | Cuộn dây chuyển động (Kg) | Kích thước cuộn dây chuyển động (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
- Hệ thống treo chắc chắn và dẫn hướng chuyển động tuyến tính — khả năng chịu tải mạnh mẽ, chức năng dẫn hướng tuyệt vời và độ ổn định cao.
- Túi khí trung tâm tải với độ cứng tĩnh cao và độ cứng động thấp — khả năng chịu tải mạnh mẽ và hiệu suất hoàn hảo về biến thiên biên độ.

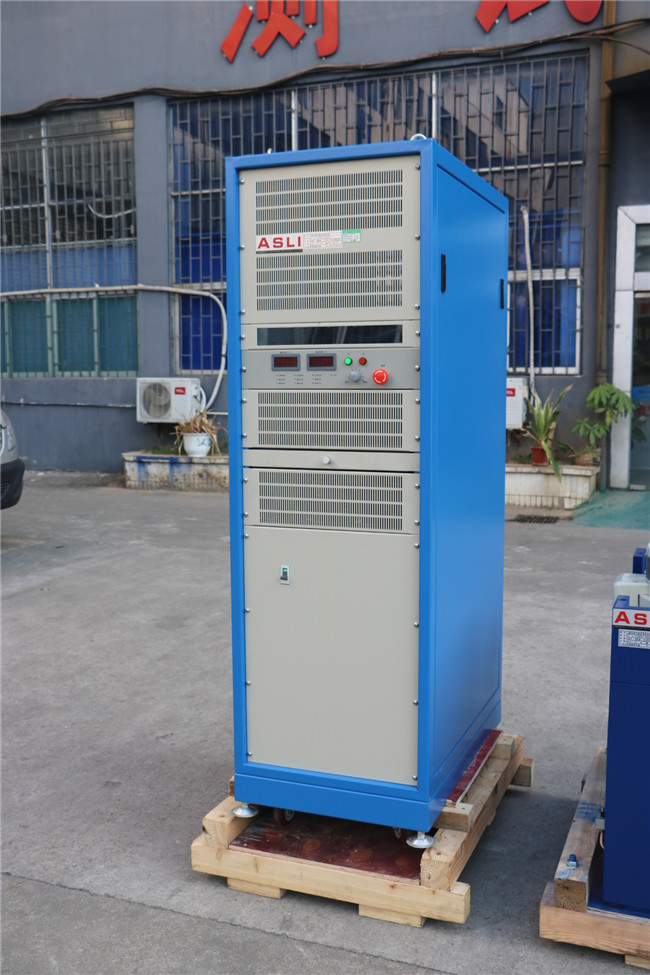

- Chuyển mạch nguồn Class D hiệu suất cao, dòng đỉnh 3 sigma, tiêu thụ điện năng thấp và méo hài tối thiểu.
- Tự chẩn đoán nhanh với khóa an toàn — an toàn và độ tin cậy cao.
- Thiết bị cách ly sốc bằng túi khí cho nền tảng rung động loại bỏ nhu cầu về móng bổ sung, cung cấp khả năng tái tạo sóng rung hoàn hảo và giảm truyền rung động.

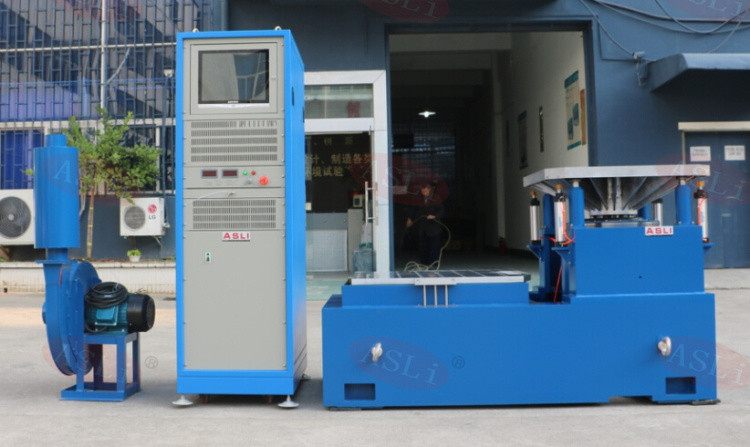

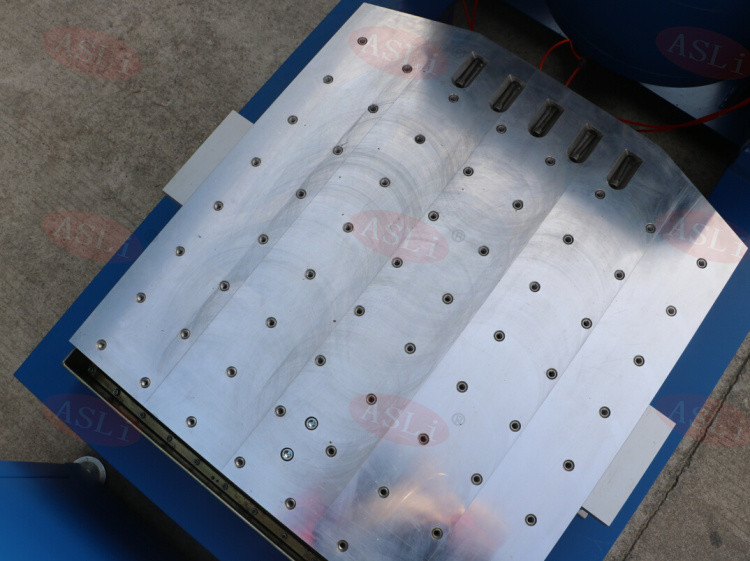

- Có sẵn các nền tảng mở rộng ngang và dọc cho các ứng dụng khác nhau.
Kể từ ngày chấp nhận, thiết bị được miễn phí hoàn toàn trong thời gian bảo hành 1 năm. Điều này bao gồm các vấn đề về chất lượng sản xuất trong điều kiện bình thường. Các trường hợp loại trừ áp dụng cho thiên tai, nguồn điện bất thường, sử dụng không đúng cách và hư hỏng do bảo trì không đúng cách. Người mua phải tuân thủ các điều kiện bảo quản, sử dụng và quy tắc lắp đặt. Nếu xảy ra lỗi do vấn đề chất lượng sản xuất, nhà cung cấp sẽ cử nhân viên bảo trì thực hiện bảo trì miễn phí theo thời gian cam kết dịch vụ sau khi được thông báo.
Có thể thực hiện đào tạo tại chỗ theo yêu cầu hợp đồng khi lắp đặt và vận hành thiết bị cho người dùng và đưa vào sử dụng.
Người dùng có thể được sắp xếp đến công ty để đào tạo kỹ thuật tại chỗ trong quá trình vận hành tại nhà máy. Điều này cho phép khách hàng hiểu hiệu suất của thiết bị, nhận đào tạo về phương pháp sử dụng đúng, vận hành, bảo trì định kỳ, phát hiện và loại bỏ sự cố phổ biến, đồng thời giảm thiểu sự cố do sử dụng thiết bị không đúng cách — tiết kiệm chi phí bảo trì cho khách hàng.
Product Highlights
Máy đo độ rung điện từ 20KN đạt MIL STD 810F/G với độ rung dọc + ngang, độ dịch chuyển 51mm, tốc độ 1,8m/s. Có hệ thống treo chắc chắn, cách ly túi khí, hiệu suất năng lượng hạng D, tự chẩn đoán và bảo hành 1 năm kèm đào tạo tại chỗ.
