Máy kiểm tra rung động tần số cao Thiết bị kiểm tra sốc rung động Máy rung
Đối với hệ thống kiểm tra rung động, vui lòng chuẩn bị các thông tin sau và gửi yêu cầu của bạn, Chúng tôi sẽ giúp bạn đề xuất mẫu phù hợp
Mô tả mẫu
Khối lượng mẫu kiểm tra
Kích thước mẫu
Thông số kiểm tra nếu có
Gia tốc tối đa của bài kiểm tra
Kiểm tra hướng X, Y, Z hoặc chỉ kiểm tra hướng Z

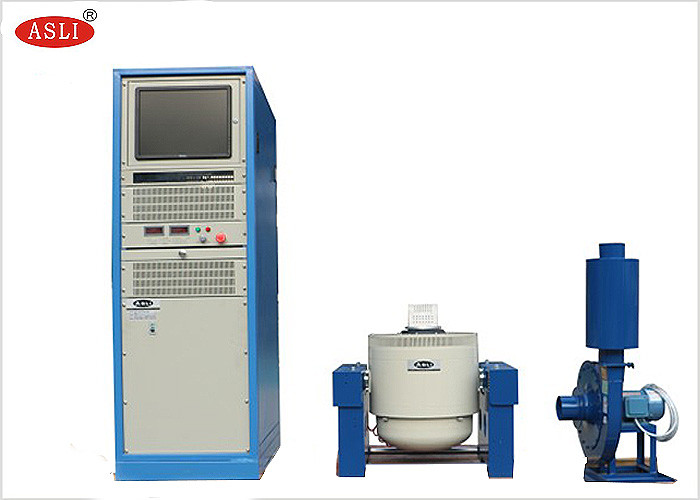

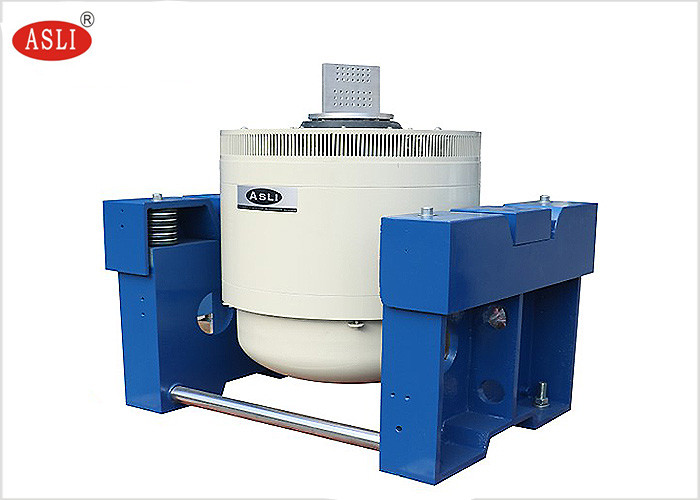

Thông số kỹ thuật mẫu hiển thị
| Thông số kỹ thuật hệ thống | |||
| Mẫu hệ thống: | ES- 3 | ||
| Dải tần số: | 3~3500 | ||
| Lực định mức | Sine N | 3000 | |
| Random N | 3000 | ||
| Shock N | 6000 | ||
| Gia tốc tối đa. | sine (m/s2) | 1000 | |
| Random (m/s2 rms) | 1000 | ||
| Shock(m/s2) | 2000 | ||
| Vận tốc tối đa. | sine (m/s2) | 1.6 | |
| Shock(m/s2) | 1.6 | ||
| Độ dịch chuyển tối đa. | Hành trình tối đa mm (p-p) |
25 | |
| Cuộn dây chuyển động | 3.5kgs | ||
| Kích thước cuộn dây chuyển động | Đường kính 230mm | ||
| Tải trọng tối đa: | 100kgs | ||
Các lựa chọn máy rung khác có sẵn
| Mẫu |
Sine định mức Lực (N) |
Random định mức Lực (N) |
Tần số Dải (Hz) |
Gia tốc định mức (m/s2) | Tốc độ định mức (m/s) |
Độ dịch chuyển định mức (p-p)mm |
Tải trọng tối đa (Kg) | cuộn dây chuyển động (Kg) |
Kích thước Cuộn dây chuyển động (mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Ví dụ về rung động cho kiểm tra ngẫu nhiên
Đặc trưng:
1. Khung động được thiết kế tốt, với tần số cộng hưởng trục cao hơn.
2. Hai mạch từ, rò rỉ từ thông thấp, cấu trúc nhỏ gọn và hợp lý.
3. Vòng bi con lăn thanh đòn thẳng và thân composite định hướng nhập khẩu có độ cứng, khả năng chịu tải lệch tâm.
4. Nền cách ly trụ chuyên dụng cho việc sử dụng hormone, lắp đặt thuận tiện.
5. Công nghệ tiên tiến di chuyển hệ thống xung quanh để đảm bảo độ tin cậy cao của vòng tròn động.
6. Thiết kế ống dẫn mới và tăng cường hiệu quả làm mát.
7. Độ cứng tĩnh, độ cứng động của bóng khí nhỏ của ổ trục, nâng cao khả năng của bàn rung, cải thiện hiệu suất tần số thấp.Thông số kỹ thuật của Bàn rung ngang (kiểm tra trục X, Y)
Thông số kỹ thuật của Bàn rung dọc (kiểm tra trục Z):

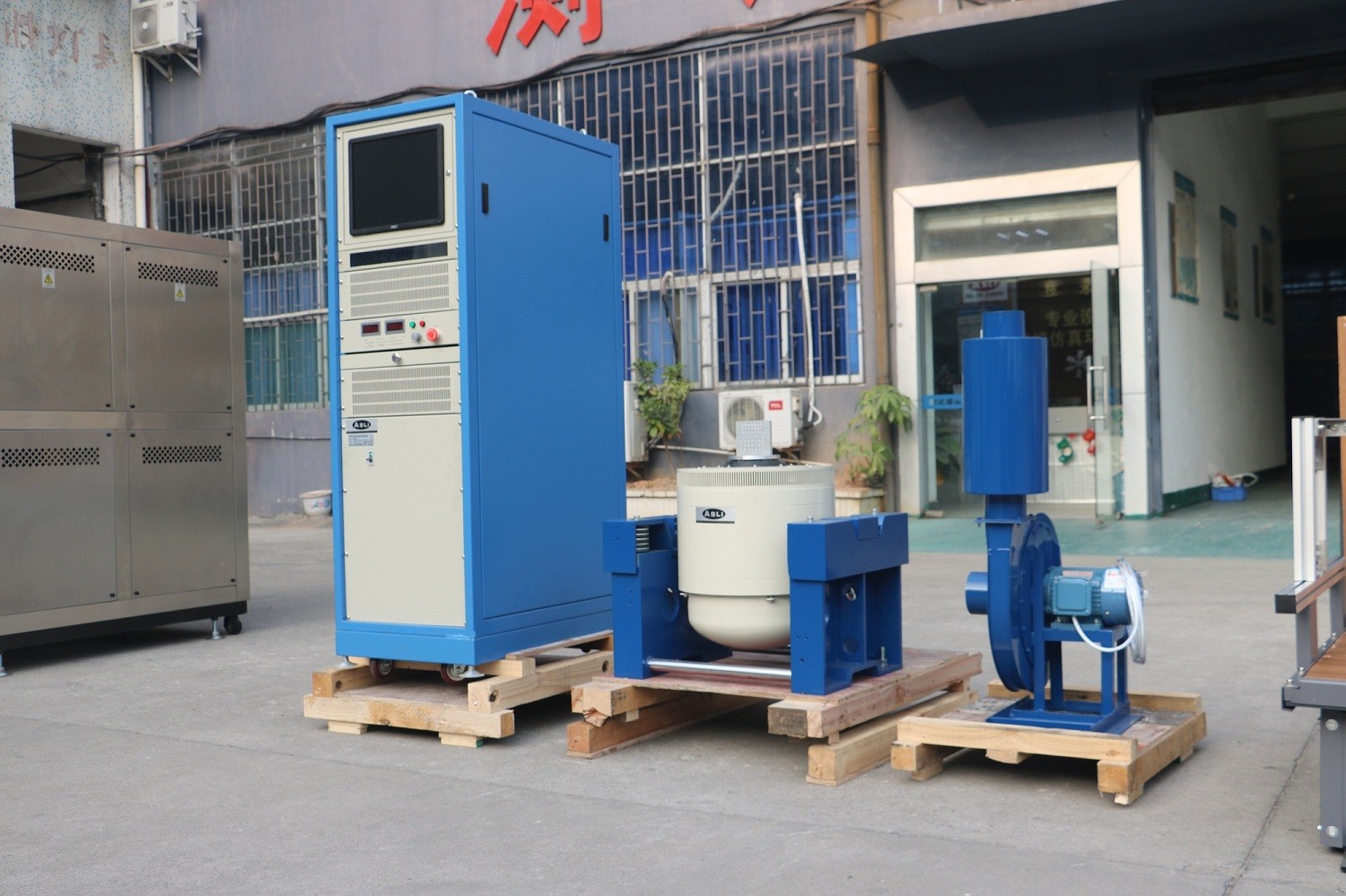

Hình ảnh để tham khảo:
Hình ảnh đóng gói:
