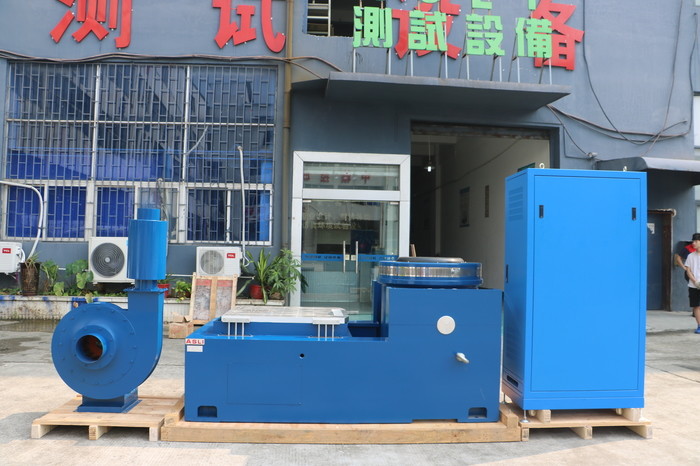

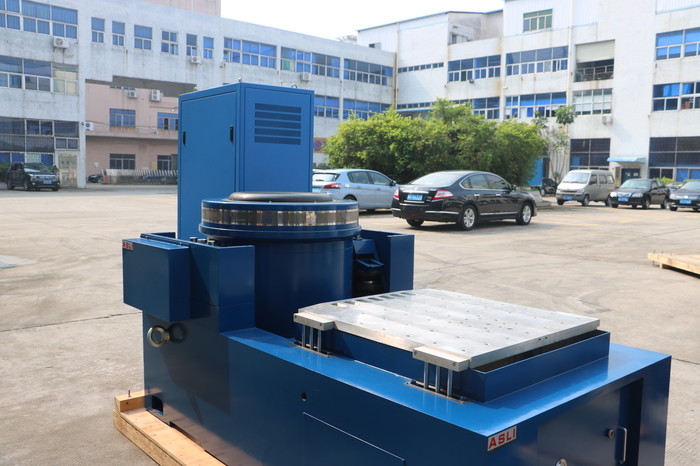

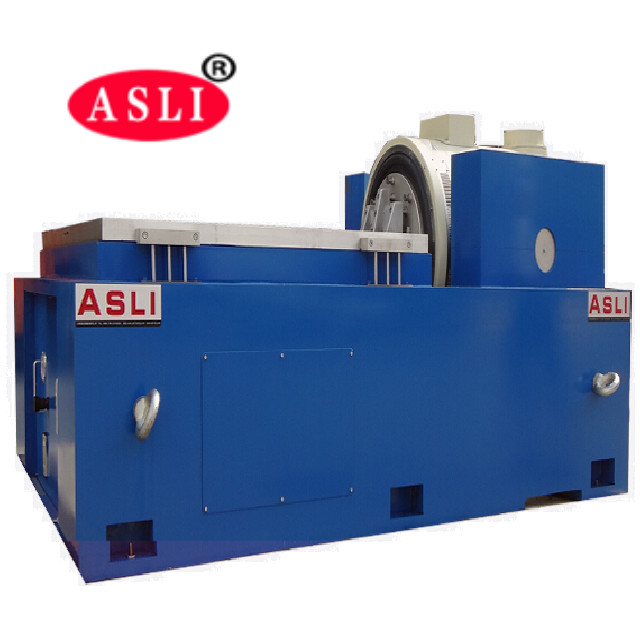

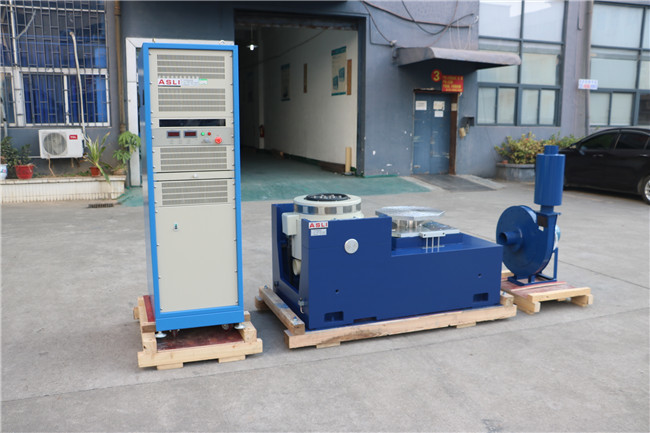

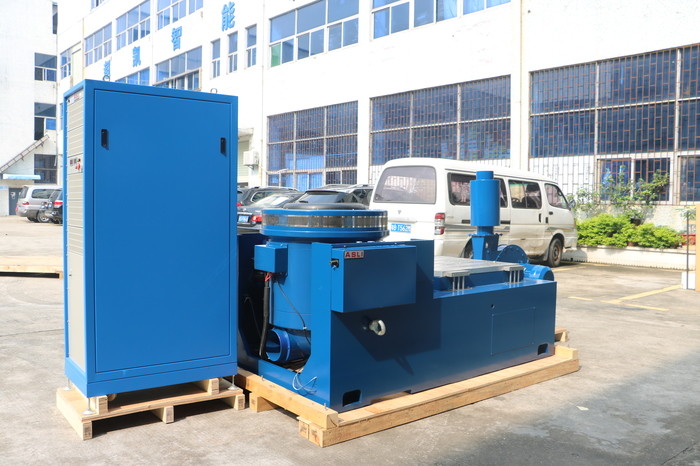

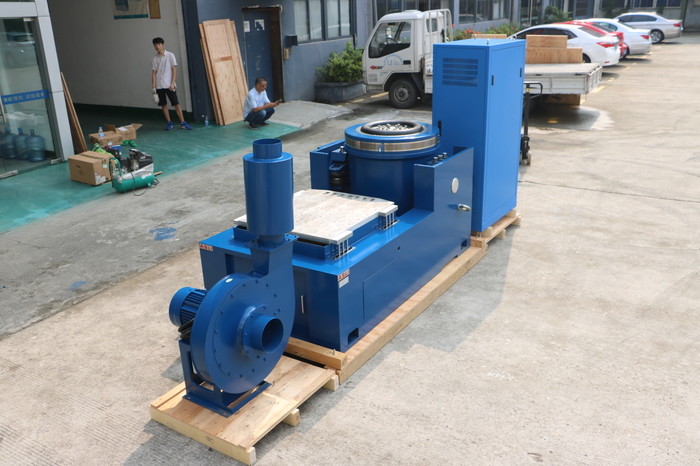

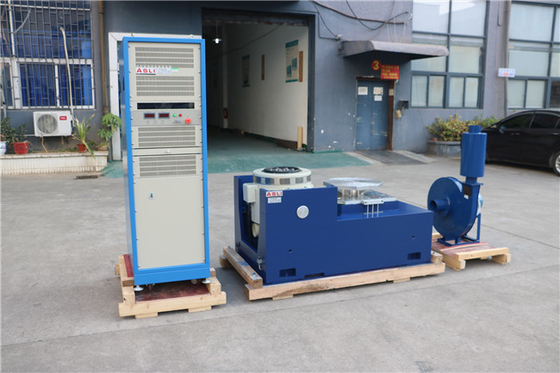

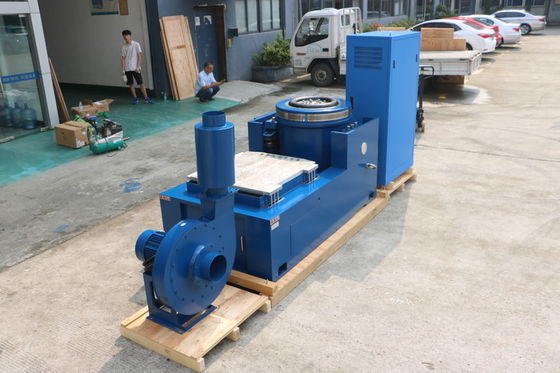

Băng thử nghiệm rung động mô phỏng vận chuyển tần số cao ISTA 2A
Product Details
| lực rung: | 6000N | Ứng dụng: | Gói |
|---|---|---|---|
| hướng rung: | 3 trục | tiêu chuẩn kiểm tra: | là 2a |
| Tần số: | 3~3500HZ | tăng tốc: | 100g |
| Làm nổi bật |
Bàn kiểm tra độ rung mô phỏng vận chuyển,Bàn kiểm tra độ rung 2A,Máy kiểm tra độ rung ISTA |
||
Product Description
ISTA 2A High Frequency Transport Simulation Vibration Test Bench được thiết kế để thử nghiệm phản ứng rung toàn diện.Bước đầu tiên là thực hiện một cuộc điều tra phản ứng rung động để xác minh chức năng của đối tượng thử nghiệm và kiểm tra ảnh hưởng của cộng hưởng trên toàn bộ dải tần sốĐối với tất cả các loại thử nghiệm, cộng hưởng được xác định bằng cách quét sinus.
Hệ thống hỗ trợ các chế độ thử nghiệm sau:
- Rung động xoang tần số cố định
- Động lực quét
- Động cơ ngẫu nhiên
- Sốc cổ điển
Tải xuống tài liệu kỹ thuật để lưu trữ và tham khảo:
Tải xuống thiết bị thử rung động ES-6 (PDF)- Phương pháp cài đặt:Menu tiếng Trung và tiếng Anh với hoạt động máy tính, sử dụng các hệ thống giám sát và kiểm soát chuyên biệt.
- Chức năng hiển thị:Hiển thị động các đường cong thử nghiệm, dữ liệu đa kênh và số lượng dữ liệu.
- Máy ghi hình đường cong:Việc ghi lại dữ liệu thử nghiệm theo thời gian thực với việc thu thập dữ liệu tự động. Kết quả thử nghiệm có thể được lưu trữ và in.
| Mô hình | Lực sinus định số (N) | Lực ngẫu nhiên (N) | Phạm vi tần số (Hz) | Tốc độ gia tốc (m/s2) | Tốc độ định số (m/s) | Năng lượng thay thế (p-p) mm | Max. Load (Kg) | Vòng di chuyển (Kg) | Kích thước của cuộn dây di chuyển (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3 ¢3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3 ¢3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
- Dễ dàng cài đặt có thể được hoàn thành bởi người dùng.
- Giao diện người dùng: Màn hình cảm ứng LCD cho chế độ địa phương và PC-Windows (via Ethernet) cho chế độ từ xa.
- Chế độ địa phương: khởi động nhanh một thử nghiệm được xác định trước; hàng chục thông số kỹ thuật thử nghiệm có thể được lưu trữ.
- Chế độ từ xa: hoạt động toàn bộ hệ thống, bao gồm xác định thử nghiệm, lưu trữ các thông số kỹ thuật thử nghiệm trên MOSTAR, điều khiển thử nghiệm, xem xét dữ liệu thử nghiệm và tài liệu.
Vibration Shaker Table được sản xuất bằng cách sử dụng cấu trúc mạch từ kép, vòng tròn hoạt động xương tự tạo, hỗ trợ trên không, vòng bi và hướng dẫn tuyến tính,và cách ly trunnionNhững công nghệ hiện đại và chuyên biệt tiên tiến này cho phép hoàn thành các thử nghiệm rung động x, y và z ba trục và thử nghiệm rung động ngẫu nhiên băng thông rộng.cũng như các xét nghiệm xung cổ điển (half-sinus, trapezoidal, sóng răng cưa) và thử nghiệm phổ phản ứng sốc.
- Xương xương cuộn dây di chuyển được thiết kế cẩn thận cung cấp tần số cộng hưởng trục thứ nhất cao hơn.
- Phòng chống ánh sáng với độ cứng cao, đạt tần số 4500 Hz.
- Điều khiển đường nối máy tính để lưu trữ vật liệu ngay lập tức.
- Hiển thị biểu đồ điều khiển.
- Thiết kế kháng cự thấp và hiệu suất cao hiệu quả cao với chi phí thấp.
- Độ tin cậy cao với tỷ lệ lỗi thấp.
Nếu bạn có bất kỳ câu hỏi hoặc yêu cầu nào liên quan đến Thang thử rung mô phỏng vận chuyển tần số cao ISTA 2A, vui lòng không ngần ngại gửi yêu cầu của bạn.
