Hệ thống kiểm tra rung động cơ học ES-10.pdf

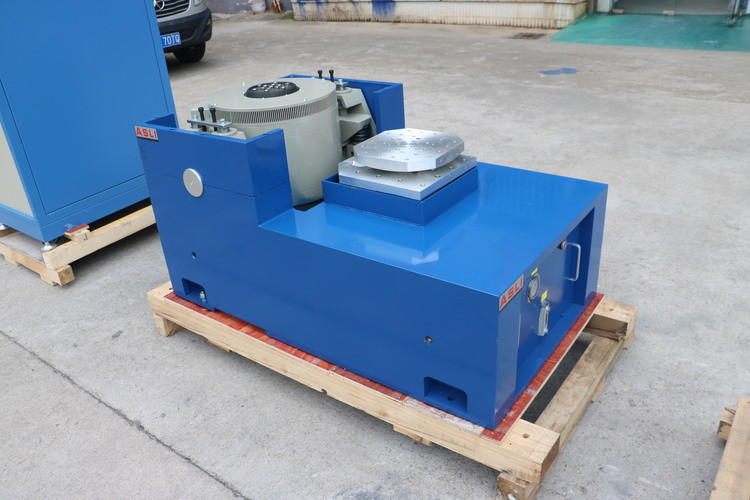

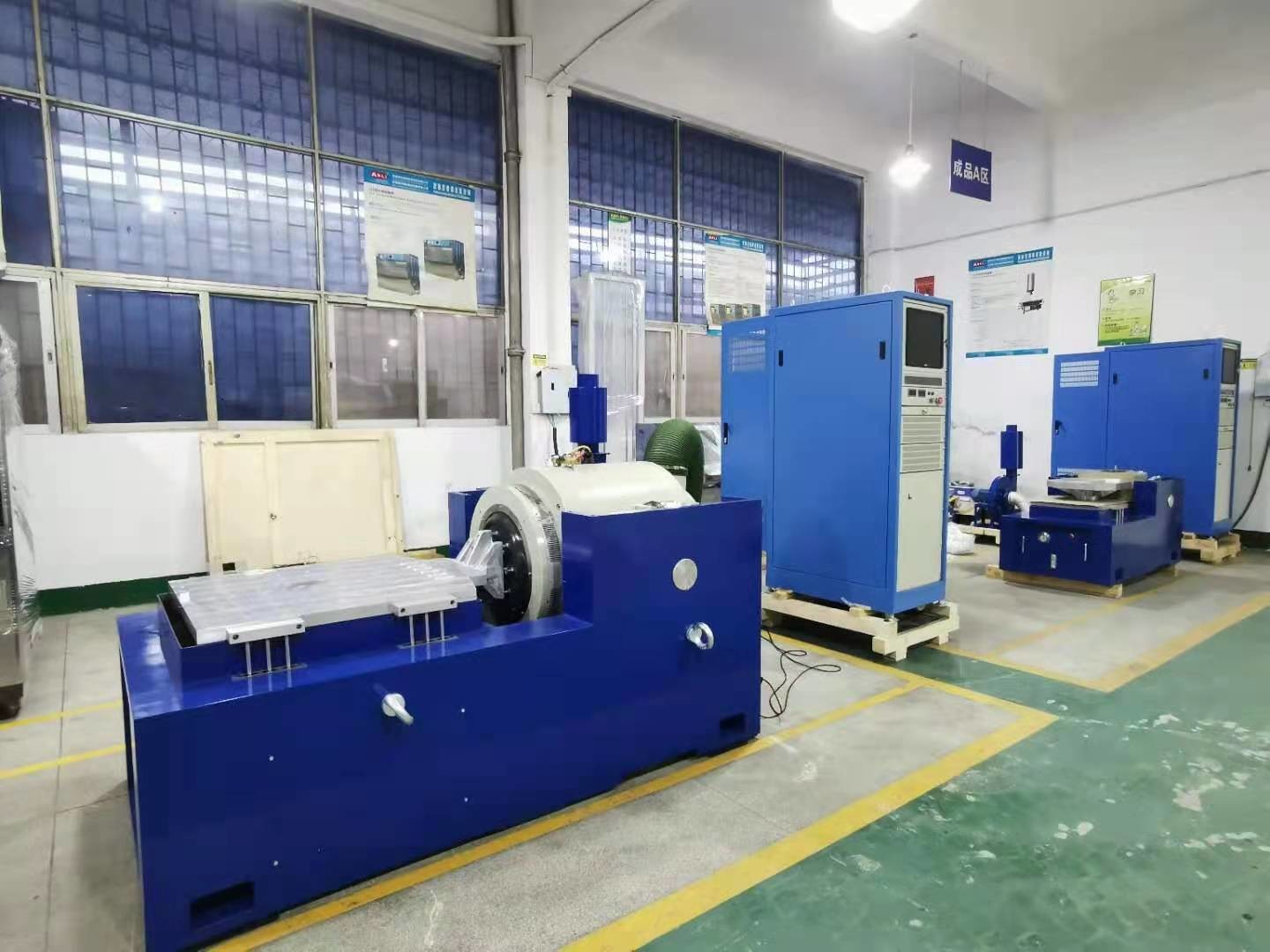

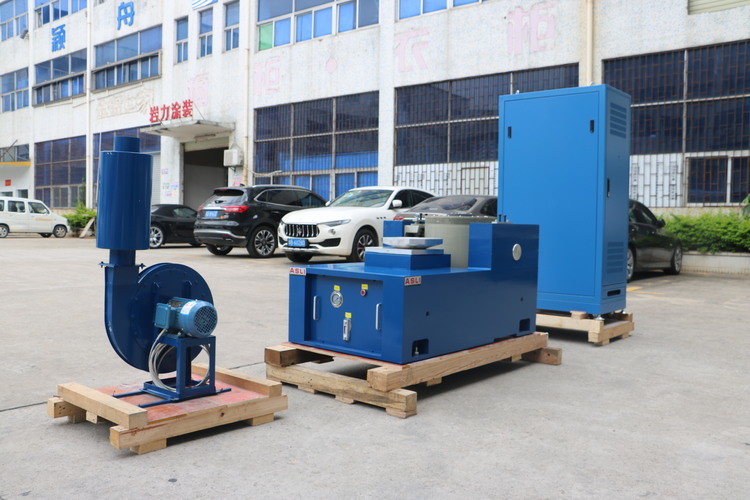

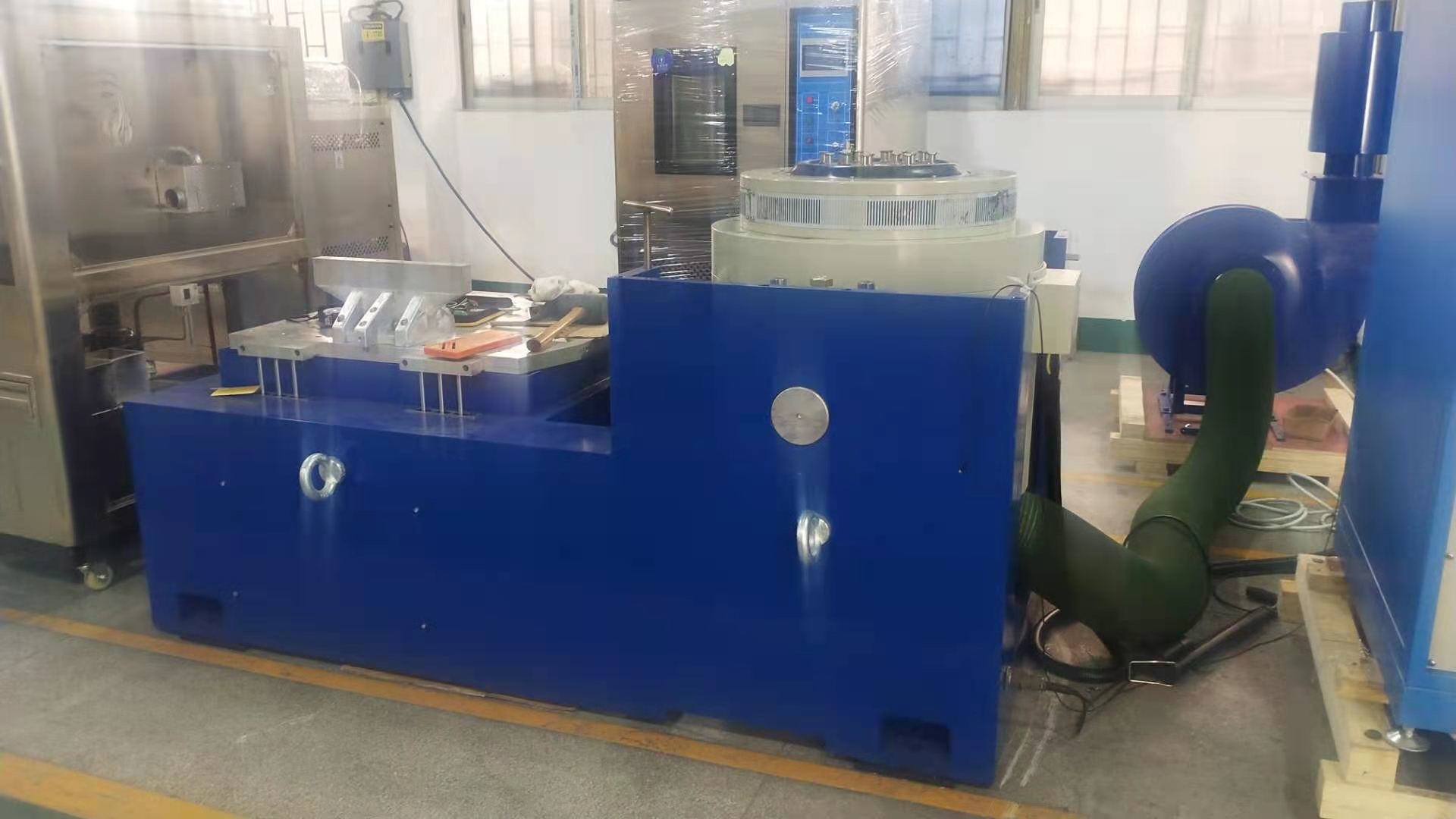

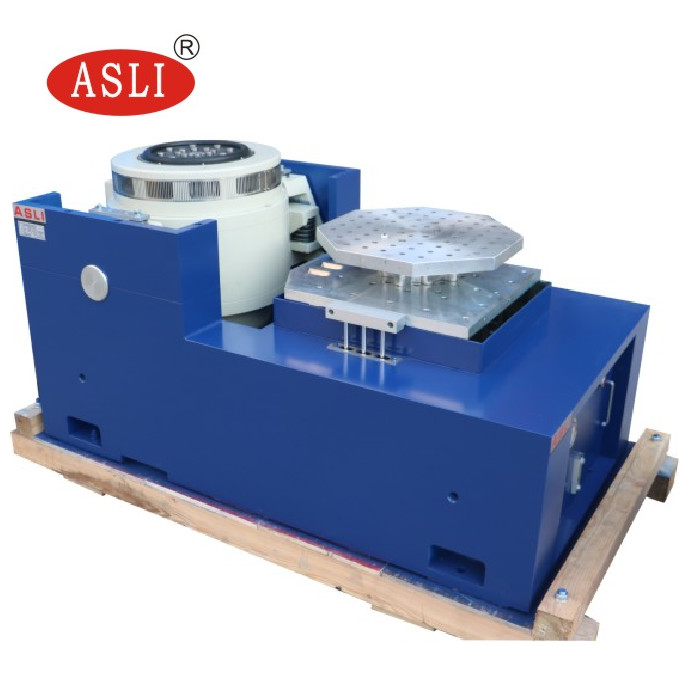

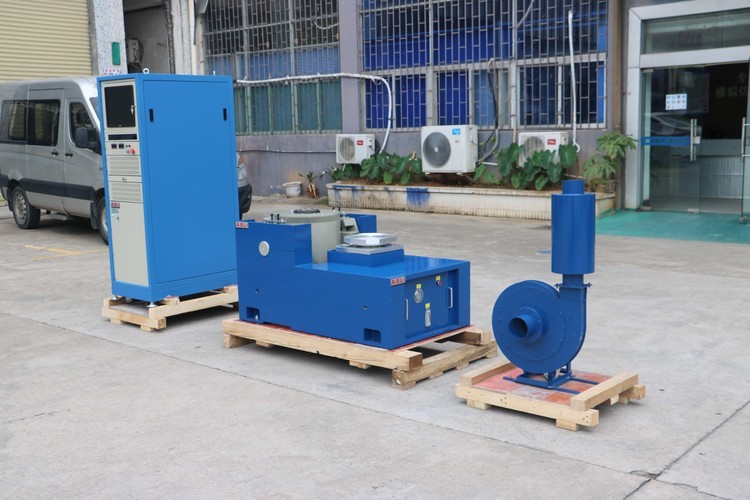

Máy kiểm tra rung động điện từ tần số cao dạng bàn lắc động lực
thông số kỹ thuật:
| Mô hình |
Sine định mức Lực (N) |
Ngẫu nhiên định mức Lực (N) |
Tần số Dải (Hz) |
Gia tốc định mức (m/s2) | Tốc độ định mức (m/s) |
Độ dịch chuyển định mức (p-p)mm |
Tải trọng tối đa (Kg) | cuộn dây chuyển động (Kg) |
Kích thước của cuộn dây chuyển động (mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
thông số kỹ thuật của bộ mở rộng ngang:
| Mô hình | Kích thước bàn (mm) | Dải tần số (Hz) | Trọng lượng các bộ phận chuyển động (kg) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
thông số kỹ thuật của bộ mở rộng dọc:
| Mô hình | Trọng lượng (kg) | Tần số tối đa (Hz) | Kích thước bàn |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VTl010 | 180 | 350 | 1000×1000 |
ĐIỀU CHỈNH ĐA CHẾ ĐỘ
Các chế độ Sine, ngẫu nhiên, tìm kiếm cộng hưởng và giữ, tác động điển hình và mô phỏng đường đi.
KHẢ NĂNG CHỊU TẢI MẠNH MẼ
túi khí tải trung tâm có độ cứng tĩnh lớn, độ cứng động nhỏ, khả năng chịu tải mạnh và hiệu quả tốt khi biên độ thay đổi.
KIỂM SOÁT NHIỄU
Thiết kế từ kép chống rò rỉ từ thông và từ trường được giải quyết đồng đều để chống nhiễu mạch điện từ mạnh
Ngoài máy kiểm tra rung động, dòng sản phẩm của chúng tôi còn bao gồm:
(1) Dòng kiểm tra nhiệt độ/độ ẩm: Buồng kiểm tra nhiệt độ độ ẩm, Buồng ổn định đi bộ, Buồng kiểm tra sốc nhiệt, Buồng kiểm tra UV nhiệt độ độ ẩm, Buồng nhiệt độ tốc độ tăng.
(2) Dòng kiểm tra lão hóa: Lò nhiệt độ cao, Lò sấy chân không, Buồng kiểm tra lão hóa thông gió, Buồng kiểm tra lão hóa hơi nước, Buồng kiểm tra ozone, Thiết bị kiểm tra burn-in
(3) Kiểm tra mô phỏng thời tiếttdòng: Buồng kiểm tra phun mưa, buồng kiểm tra bụi, buồng kiểm tra lão hóa đèn Xenon, buồng kiểm tra chống tia UVber
(4) Dòng kiểm tra cơ học: Máy kiểm tra rung động, Máy kiểm tra rơi, Máy kiểm tra va đập, Máy kiểm tra sốc cơ học gia tốc v.v.
Nếu bạn muốn biết thêm thông tin về Máy kiểm tra rung động điện từ tần số cao dạng bàn lắc động lực, vui lòng đừng ngần ngại cho chúng tôi biết.
