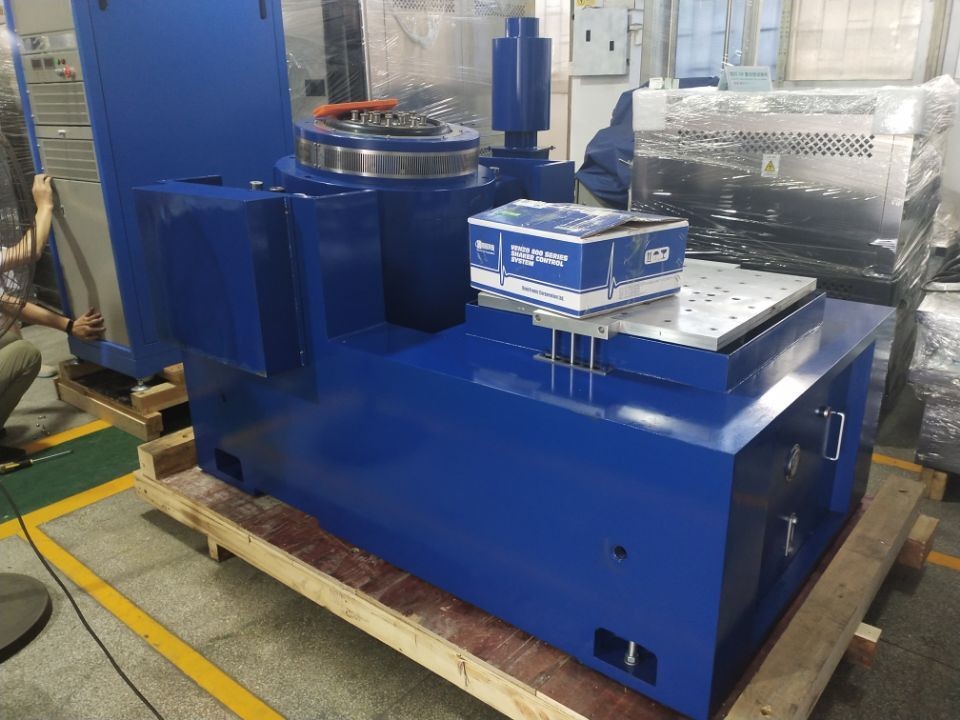

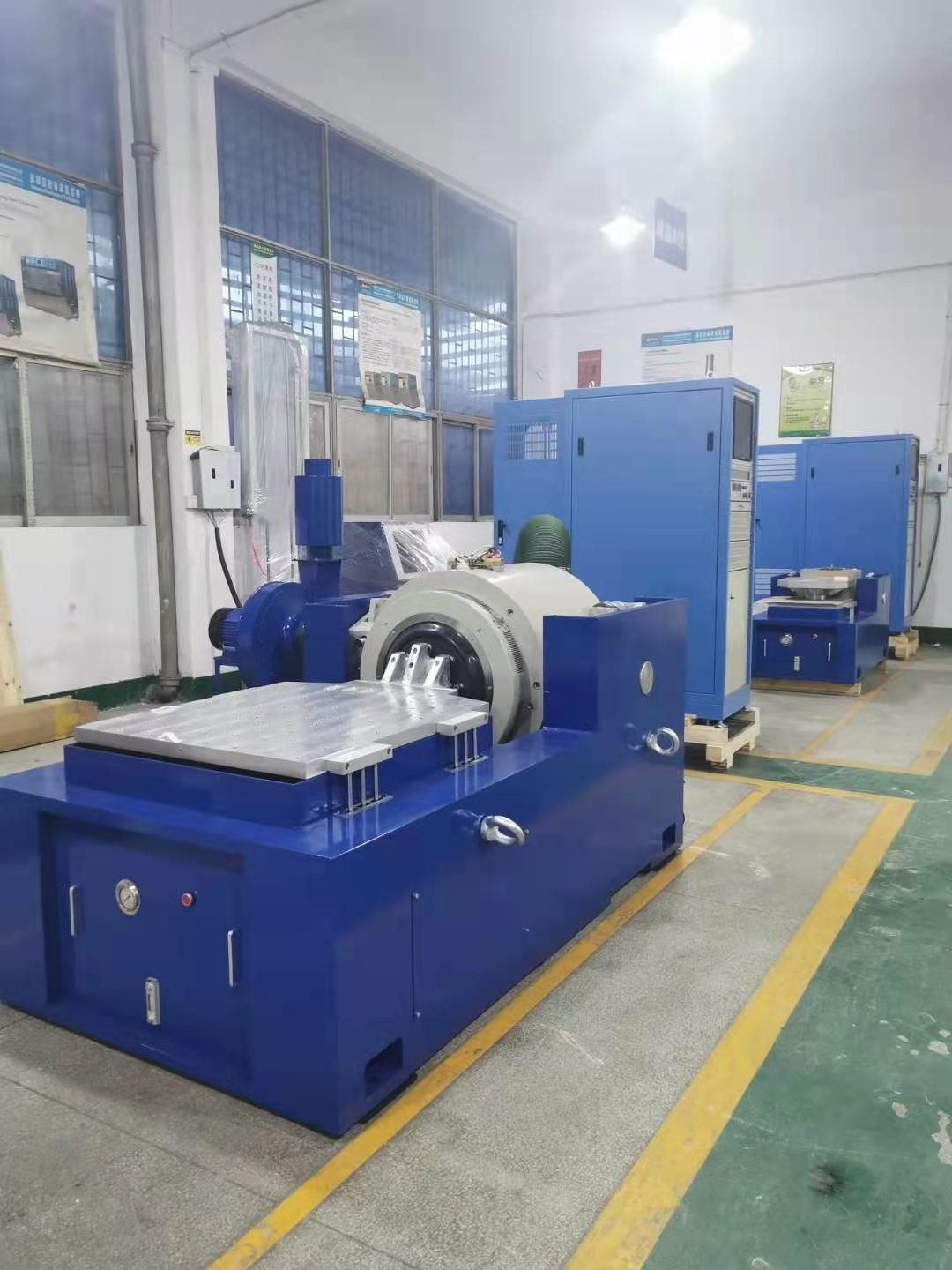

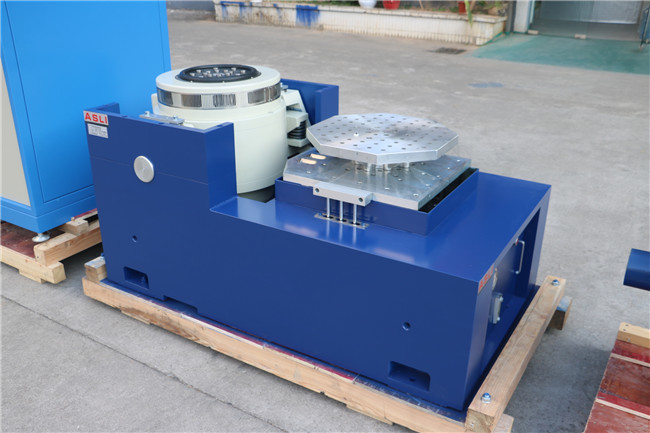

Bảng máy xoay điện động lực học cho thử nghiệm rung của pin và pin SAE J2464
Đánh giá lực hệ thống
Các hệ thống rung có lực lượng đầu ra bình thường được thể hiện bằng cách:
Lực sinus: lbs (kN) pk
Lực ngẫu nhiên: lbs (kN) rms
Lực va chạm: lbs (kN) pk
Đánh giá lực ngẫu nhiên được nêu giả định một hình dạng phổ nhất định (thường là phẳng) trên một phạm vi tần số nhất định (thường là 5 Hz ∼ 2.000 Hz) và một tải trọng khối lượng tối thiểu nhất định trên máy rung.Nếu các điều kiện này khác với yêu cầu thử nghiệm của bạn, một tính toán mới của lực lượng hiệu quả ngẫu nhiên có thể là cần thiết.3

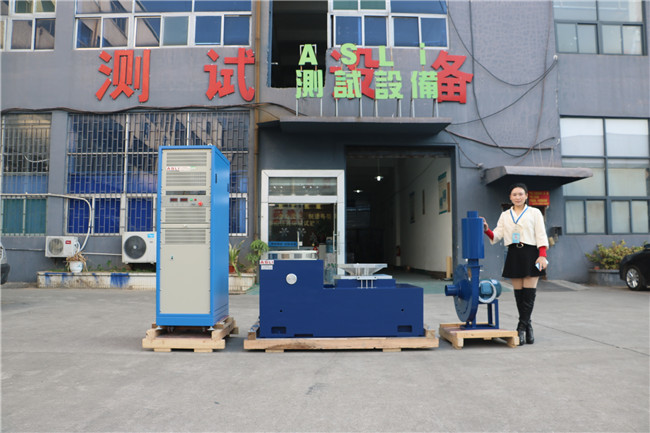

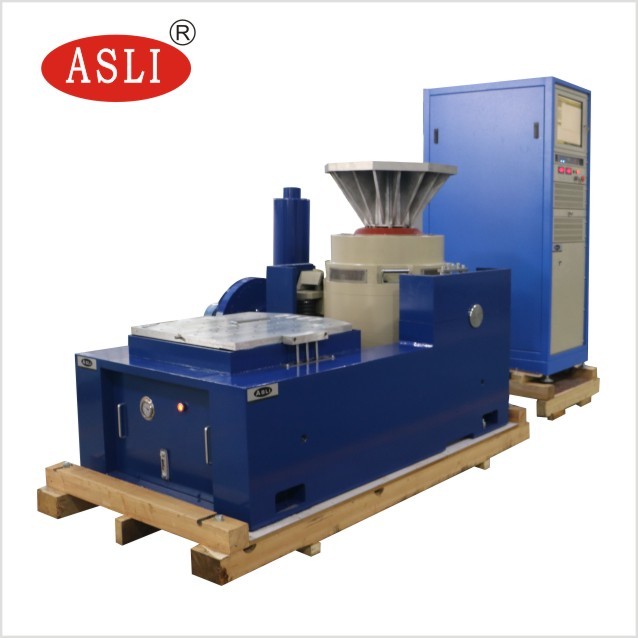

Thành phần của hệ thống thử nghiệm
1. Động cơ rung ngang một phần
2. Bảng mở rộng dọc
3. Quạt làm mát với máy tắt tiếng
4. Bộ khuếch đại công suất chuyển đổi kỹ thuật số
5. Công cụ đo kiểm soát rung động đa chức năng.
Thông số kỹ thuật
| Tên | Bộ ắc quy ô tô EN50604 IEC62133 UN38.3 Thử nghiệm rung động để thử nghiệm trong phòng thí nghiệm | ||||||||
| Mô hình | Lực sinus định số (N) | Lực ngẫu nhiên (N) | Phạm vi tần số (Hz) | Tốc độ gia tốc (m/s2) | Tốc độ định số ((m/s) | Di chuyển số (p-p) mm | Max. Load (Kg) | cuộn dây di chuyển (Kg) | Kích thước của cuộn dây di chuyển (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
Nếu bạn cần thêm thông tin về bảng Electrodynamic Shaker cho thử nghiệm rung của tế bào và pin SAE J2464, vui lòng cảm thấy miễn phí để gửi các yêu cầu của bạn.
