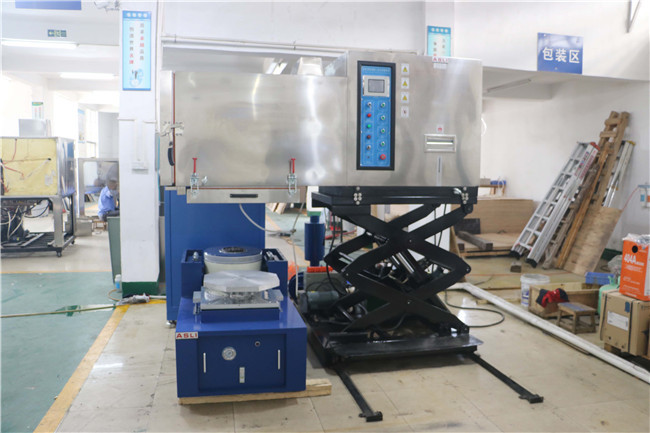

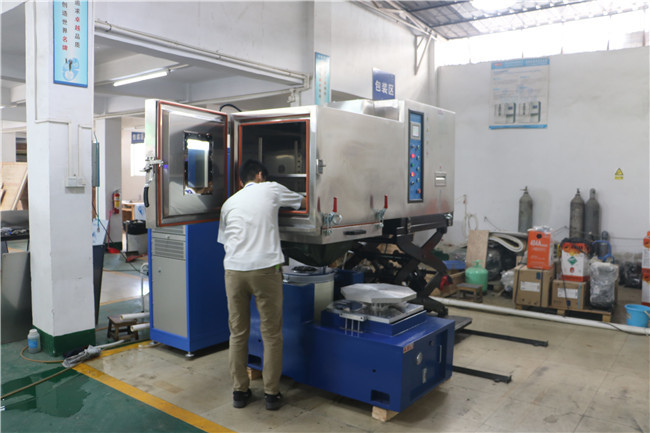

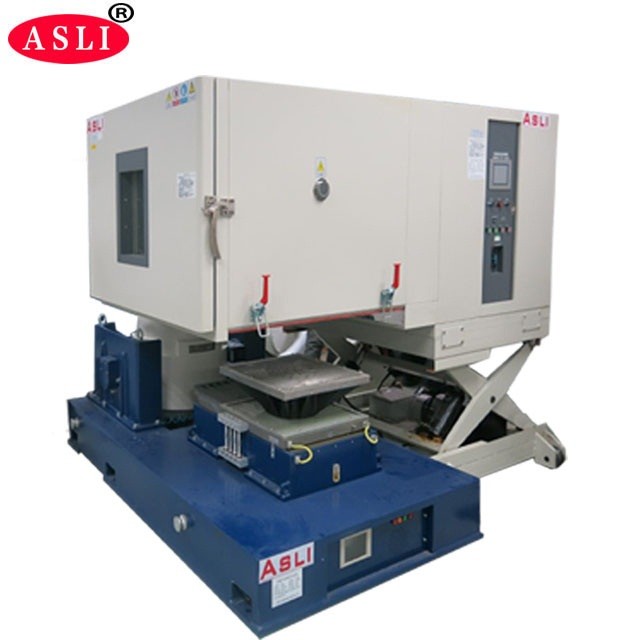

Nhiệt độ độ ẩm Hệ thống lắc rung điện động kết hợp cho điện tử PCB

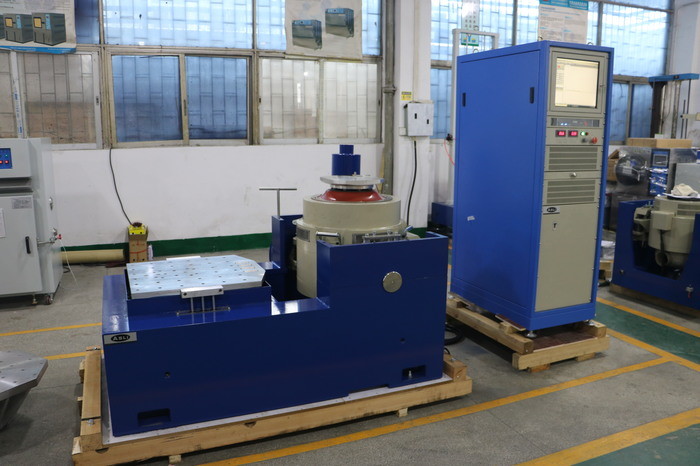

Máy rung điện từ đứng & ngang tần số cao Máy lắc điện từ cho PCB được sử dụng để đánh giá tần số cộng hưởng của thiết kế sản phẩm và bao bì và mô phỏng rung động ngẫu nhiên xảy ra trong môi trường phân phối hoặc sử dụng.Máy sử dụng đơn giản có thể thực hiện một loạt các bài kiểm tra độ rung phù hợp với các thông số kỹ thuật của chính phủ, công nghiệp và tập đoàn.
1. Một cấu trúc kết hợp của buồng thử nghiệm và hệ thống làm lạnh có thiết kế nhỏ gọn và duyên dáng;bảng điều khiển độc lập
2. Để làm cho nó thuận tiện cho hoạt động;máy nén lạnh nguyên bản và các phụ kiện chính được nhập khẩu từ nước ngoài
3. Bộ điều khiển màn hình cảm ứng màu LCD nhập khẩu có khả năng điều khiển ô tô các chương trình nhiệt độ độ ẩm;
4. Với giao diện Viễn thông R232.Để đáp ứng nhu cầu riêng biệt của khách hàng, người dùng có thể chọn từ các mẫu băng ghế thử nghiệm độ rung khác nhau để đảm bảo rằng ngoài việc làm mát tốt
5. Hệ thống làm kín nhiệt và không khí, băng ghế rung này cũng sẽ tự hào có tác dụng đáng kể của rung động cơ học
thiết bị kiểm tra độ tin cậy, rung chấn
Các thông số kỹ thuật:
| Mô hình | THV-408 (A ~ F) |
| Kích thước nội bộ | W600 × H850 × D800 (mm) |
| Kích thước bên ngoài | W850 × H1950 × D2100 (mm) |
| Phạm vi nhiệt độ | Nhiệt độ thấp: (A: 25ºC; B: 0ºC; C: -20ºC; D: -40ºC; E: -60ºC; F: -70ºC) Nhiệt độ cao: 100ºC (150ºC) |
| Phạm vi độ ẩm | 20% ~ 98% RH (10% -98% RH / 5% -98% RH là điều kiện tùy chọn đặc biệt, cần Máy hút ẩm) |
|
Độ chính xác phân tích / Phân bổ nhiệt độ và độ ẩm |
0,1ºC;0,1% RH / ± 2,0ºC;± 3.0% RH |
|
Kiểm soát độ chính xác nhiệt độ và độ ẩm |
± 0,5ºC;± 2,5% RH |
|
Nhiệt độ Tang giam Tốc độ |
Nhiệt độ tăng lên xấp xỉ.Khoảng 0,1 ~ 3,0ºC / phút / nhiệt độ giảm xuống.0,1 ~ 1,5ºC / phút; (Tốc độ rơi Min. 1,5ºC / phút là một điều kiện tùy chọn đặc biệt) |
|
Nội bộ và Vật liệu bên ngoài |
Chất liệu của hộp bên trong là thép không gỉ SUS 304 #, của hộp bên ngoài là thép không gỉ hoặc XEM thép cán nguội phủ sơn. |
| Vật liệu cách nhiệt | Chịu được nhiệt độ cao, mật độ cao, vật liệu cách nhiệt bằng bọt formate clo, ethyl acetum |
| Hệ thống làm mát | Làm mát bằng gió hoặc làm mát bằng nước / máy nén phân đoạn đơn (-40ºC, máy nén phân đoạn đôi -70ºC) |
| Thiết bị bảo vệ |
Công tắc không dùng cầu chì, công tắc bảo vệ quá tải cho máy nén, chất làm mát điện áp cao và thấp công tắc bảo vệ, công tắc bảo vệ quá độ ẩm và quá nhiệt, cầu chì, hệ thống cảnh báo lỗi, bảo vệ cảnh báo lưu trữ ngắn nước |
| Phụ kiện tùy chọn | Cửa bên trong có lỗ thao tác (Tùy chọn), Máy ghi âm (tùy chọn), Máy lọc nước, Máy hút ẩm |
|
Rung động Thiết bị kiểm tra |
Chọn băng thử độ rung phù hợp theo điều kiện thử nghiệm của khách hàng, các thông số kỹ thuật vui lòng lấy Electrodynamics |
| Quyền lực | AC380V 3 cụm từ 5 dòng, 50 / 60HZ |
| Tên | Đóng gói Bảng rung / Máy kiểm tra bảng rung cho các bộ phận ô tô | ||||||||
| Mô hình | Lực sin định mức (N) | Lực lượng ngẫu nhiên được xếp hạng (N) | Dải tần số (Hz) | Gia tốc định mức (m / s2) | Tốc độ định mức (m / s) | Định mức dịch chuyển (pp) mm | Tối đaĐang tải (Kg) | cuộn dây chuyển động (Kg) | Kích thước của cuộn dây chuyển động (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1,8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1,8 | 51 | 1000 | 90 | Φ450 |
Nếu bạn cần thêm thông tin về Hệ thống lắc rung điện động kết hợp độ ẩm cho điện tử PCB, vui lòng liên hệ với tôi.
