buồng kiểm tra độ rung ES-6.pdf

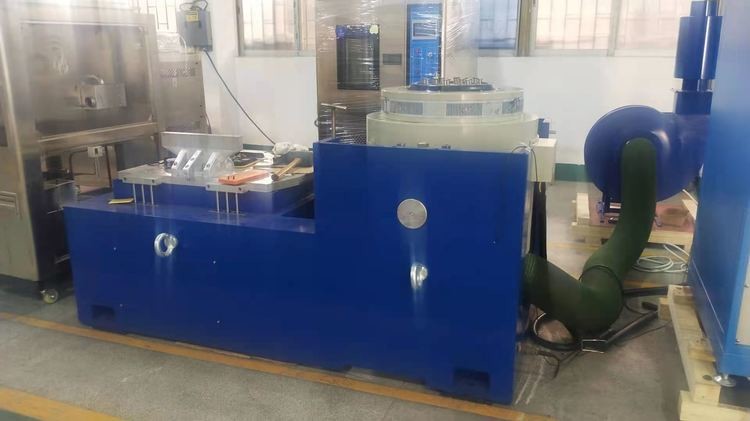

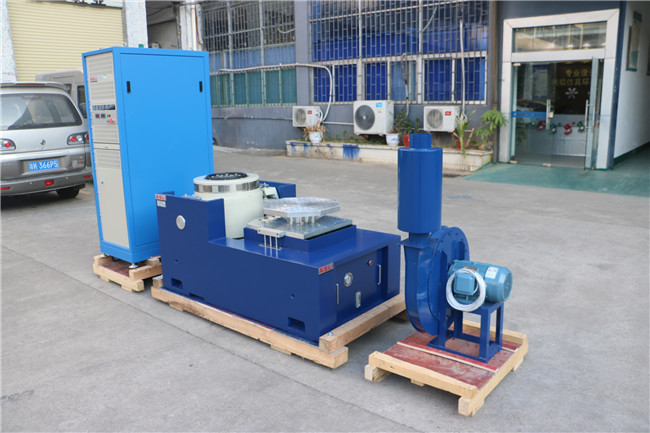

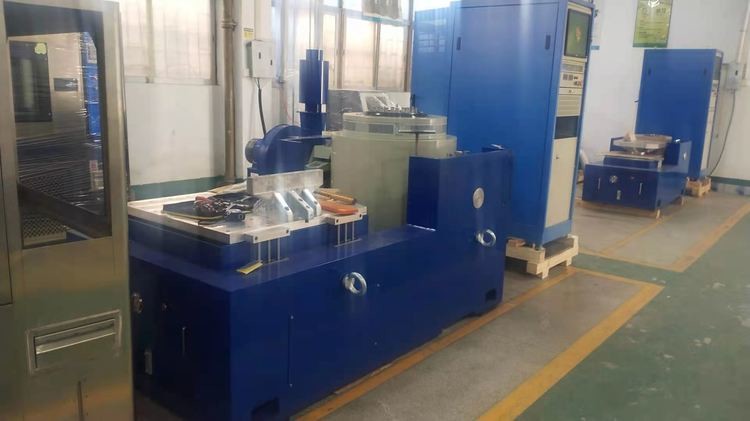

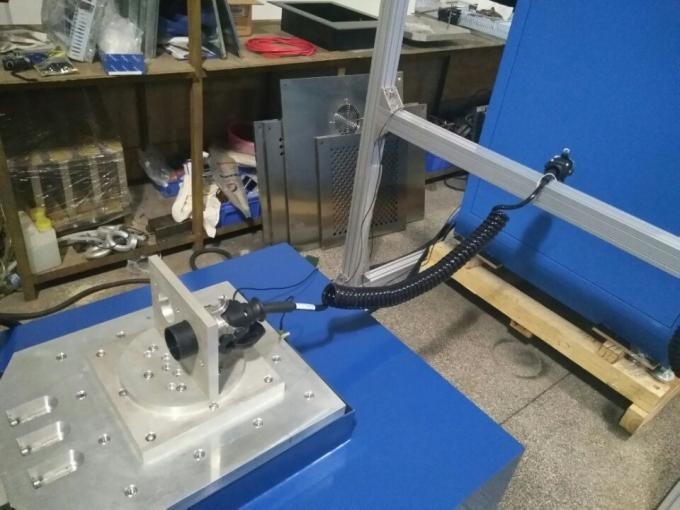

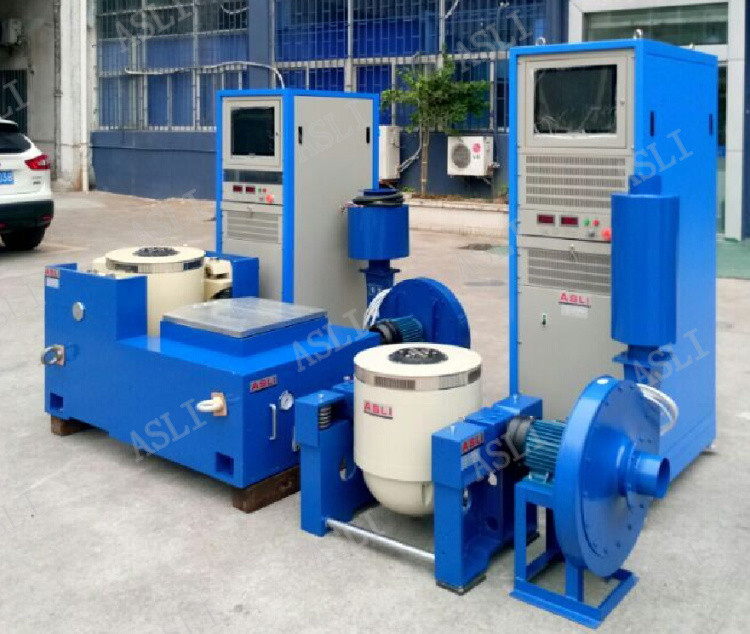

Thiết bị kiểm tra máy lắc điện động lực học với lực định mức 600kg Đáp ứng thử nghiệm rung động IEC61373
Tiêu chuẩn áp dụng:
ISTA, GB, GJB, JIS,MIL-STD, DIN, ISO, ASTM, IEC,BS v.v.
Các ứng dụng chính:
Ứng dụng
Máy lắc rung tần số cao sử dụng 'cấu trúc mạch từ kép', 'vòng tròn hoạt động khung xương tự tạo', 'Hỗ trợ trên không' và 'ổ lăn và hướng dẫn tuyến tính', 'cách ly trunnion' công nghệ hiện đại tiên tiến và công nghệ đặc biệt, có thể được hoàn thiện trong thử nghiệm rung hình sin ba trục X, Y, Z và thử nghiệm rung ngẫu nhiên băng rộng, được hoàn thành bằng thử nghiệm phổ phản ứng xung (nửa sin) cổ điển và phổ phản ứng xung kích.Nó được sử dụng rộng rãi trong quốc phòng, vũ khí, hàng không, không gian vũ trụ, thông tin liên lạc, điện tử, thiết bị điện, thông tin liên lạc, thiết bị gia dụng và các lĩnh vực khác.
(1) Lực định mức: lực sin 6000N;lực ngẫu nhiên 6000N;lực xung kích 12000N;
(2) Dải tần số: 5Hz đến 3500Hz, Tần số cố định, quét qua lại, sin, ngẫu nhiên, sốc
(3) Chế độ tần số quét: tuyến tính, logarit, quét qua lại, tần số cố định
(4) Thời gian tần số quét: 1 đến 32767
(5) Thời gian tần số quét: tần số cố định / 1-3600 phút đơn lẻ, các đường cong tần số quét có thể được hiển thị.
(6) Tối đaGia tốc 1000m / s2(không tải)
(7) Tải trọng tối đa 180Kg
(8) Tối đaĐộ dịch chuyển: 25mm pp (không tải), đôi đỉnh
(9) Độ dịch chuyển va đập: 25 mm
(10) Trọng lượng của cuộn dây chuyển động: 6,5kg
(11) Hướng rung: dọc
(12) Sóng rung: sin, ngẫu nhiên, xung kích
(13) Đường kính của cuộn dây chuyển động: Φ230 mm
(14) Kích thước hệ thống rung (mm): W850xH750xD550mm
(15) Trọng lượng hệ thống rung: 590kg

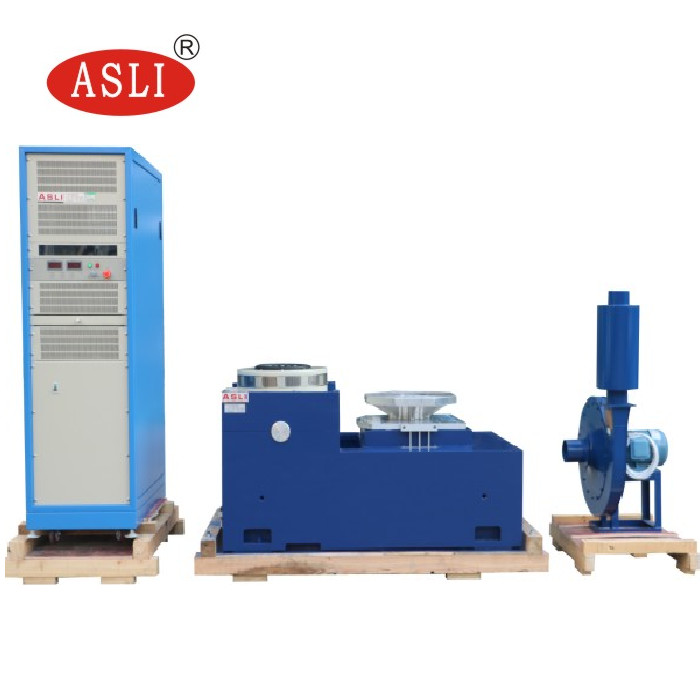

2-2 Chi tiết các thành phần rung
(1) Bộ tạo rung 1 bộ
(2) Bộ điều khiển rung 1 bộ
(3) Buồng kết nối truyền thông 1 bộ
(4) Bộ khuếch đại công suất DA-6 1 bộ
(5) Công suất kích thích 1 chiếc
(7) Phần mềm trình điều khiển 1 bộ
(8) Hệ thống làm mát 1 bộ
(9) Máy tính công nghiệp 1 bộ
Các thông số kỹ thuật:

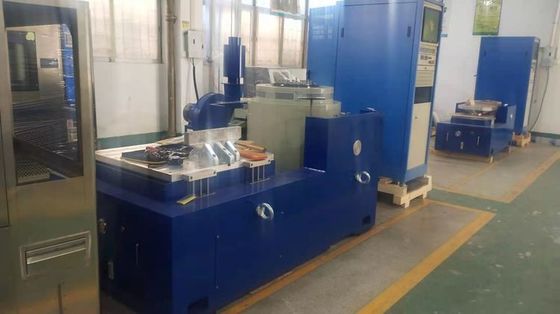

| Tên | Đóng gói Bảng rung / Máy kiểm tra bảng rung cho các bộ phận ô tô | ||||||||
| Mô hình | Lực sin định mức (N) | Lực lượng ngẫu nhiên được xếp hạng (N) | Dải tần số (Hz) | Gia tốc định mức (m / s2) | Tốc độ định mức (m / s) | Định mức dịch chuyển (pp) mm | Tối đaĐang tải (Kg) | cuộn dây chuyển động (Kg) | Kích thước của cuộn dây chuyển động (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1,8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1,8 | 51 | 1000 | 90 | Φ450 |
