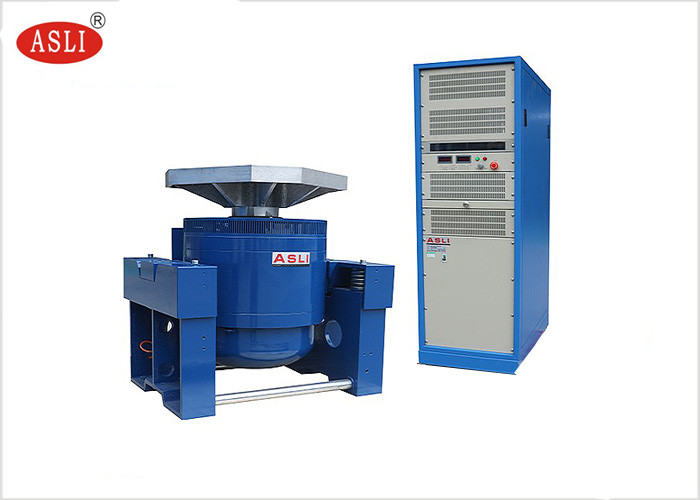

Hệ thống kiểm tra rung tần số cao
Product Details
| Ứng dụng: | vật liệu, phụ tùng ô tô, bao bì, đồ gia dụng | Điện áp: | 380V |
|---|---|---|---|
| Dịch vụ hậu mãi được cung cấp: | Hỗ trợ kỹ thuật video,Hỗ trợ trực tuyến,Kỹ sư sẵn sàng bảo trì máy móc ở nước ngoài,Dịch vụ bảo trì | Bảo hành: | 1 năm |
| Các ngành áp dụng: | Công nghiệp quân sự, dân dụng, điện tử, ô tô, phụ tùng, điện tử, hàng không | Tên sản phẩm: | hệ thống kiểm tra độ rung |
| Lực lắc: | 10KN | Thích hợp cho: | Tải tối đa 100kgs vật phẩm kiểm tra |
| Dải tần số: | 3 ~ 3500HZ | sự dịch chuyển: | 51mm |
| Làm nổi bật |
Thiết bị kiểm tra bàn rung 60KN,thiết bị kiểm tra bàn rung CE 3000Hz,Bàn rung ngẫu nhiên 60KN |
||
Product Description
Sine Sweep / Sine Dwell / Sine Burst / Random / Sine on Random Tất cả các loại hệ thống kiểm tra rung tần cao
Liên kết brochure miễn phí để tải về ở đây.
Thử nghiệm rung cao tần số ES-30.pdf
Đối với hệ thống thử nghiệm rung động, xin vui lòng chuẩn bị cho dưới đây và gửi yêu cầu của bạn, chúng tôi sẽ giúp torecommond bạn mô hình phù hợp
Mô tả mẫu vật
Khối lượng thử nghiệm mẫu
Kích thước mẫu
Mô hình thử nghiệm nếu có sẵn
Tốc độ gia tốc tối đa của thử nghiệm
X,Y,Z hướng thử hoặc chỉ hướng thử Z
Thông số kỹ thuật mô hình được hiển thị
| Thông số kỹ thuật hệ thống | |||
| Mô hình hệ thống: | ES-10 | ||
| Phạm vi tần số: | 3~3500 | ||
| Sức mạnh định giá | Xích N | 10000 | |
| N ngẫu nhiên | 20000 | ||
| Sốc N | 20000 | ||
| Tối đa Acc. | sinus (m/s2) | 1000 | |
| Xử lý ngẫu nhiên (m/s2 rms) | 1000 | ||
| Động lực ((m/s2) | 2000 | ||
| Tối đa Vel. | sinus (m/s2) | 1.8 | |
| Động lực ((m/s2) | 1.8 | ||
| Tốc độ tối đa. | Chuyến đi tối đa mm (p-p) |
51 | |
| Vòng di chuyển | 12kg | ||
| Kích thước của cuộn dây di chuyển | Đường kính 240mm | ||
| Trọng lượng tối đa: | 270kg | ||
Các lựa chọn khác cho máy rung rung có sẵn
| Mô hình |
Đánh giá sinus Sức mạnh (N) |
Đánh giá ngẫu nhiên Sức mạnh (N) |
Tần số Phạm vi (Hz) |
Tốc độ gia tốc (m/s)2) | Tốc độ định số ((m/s) |
Tỷ lệ dịch chuyển (p-p) mm |
Max. Load (Kg) | Vòng xoay chuyển động ((Kg) |
Khối lượng của Vòng di chuyển ((mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Ví dụ rung động cho thử nghiệm ngẫu nhiên
Đặc điểm:
1. Xương xương vòng tròn năng động được thiết kế tốt, với tần số cộng hưởng trục cao hơn.
2. 2 mạch từ tính, rò rỉ dòng từ thấp, cấu trúc nhỏ gọn và hợp lý.
3Rocker Rod vòng bi lăn thẳng và nhập khẩu định hướng cơ thể composite độ cứng định hướng, khả năng tải lệch tâm.
4. Trunnion nền tảng cô lập dành riêng cho việc sử dụng hormone, việc lắp đặt tiện nghi di động.
5. Công nghệ tiên tiến di chuyển xung quanh hệ thống để đảm bảo rằng vòng xoay động của độ tin cậy cao.
6Thiết kế ống dẫn mới và tăng hiệu ứng làm mát.
7. Độ cứng tĩnh, độ cứng động của bong bóng nhỏ mang, tăng khả năng của bảng rung, cải thiện hiệu suất tần số thấp.

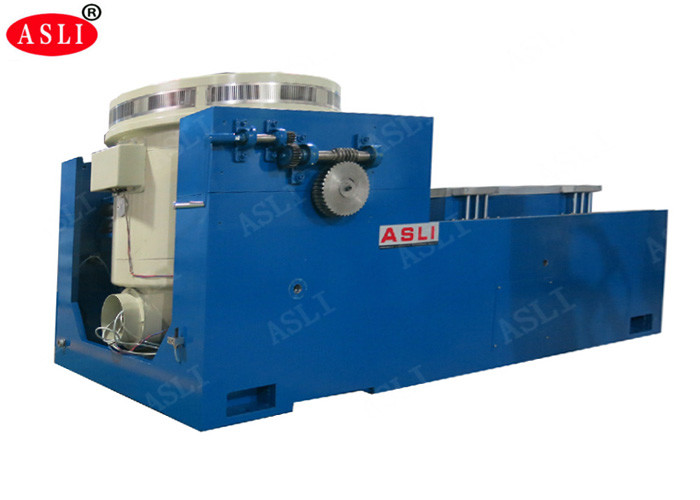

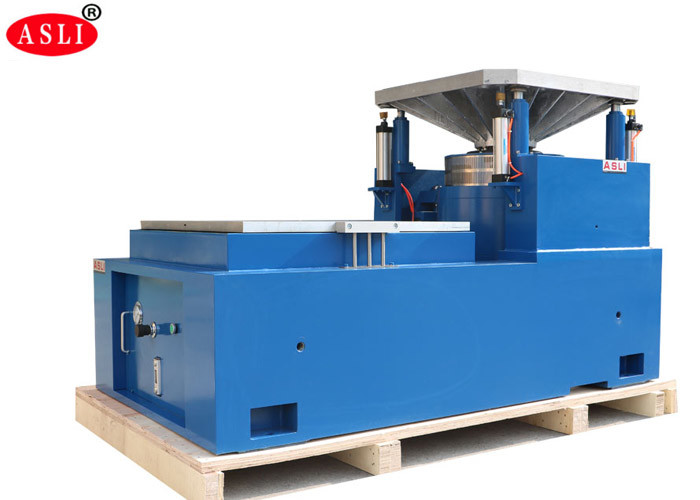

Các thông số kỹ thuật của bảng rung ngang (kiểm tra trục X, Y)

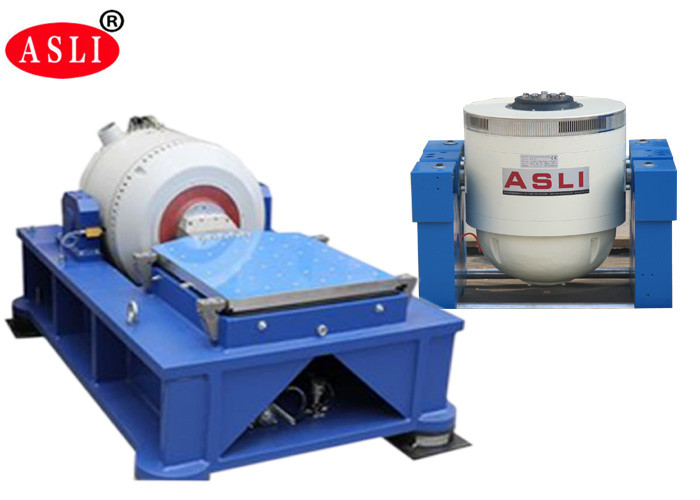

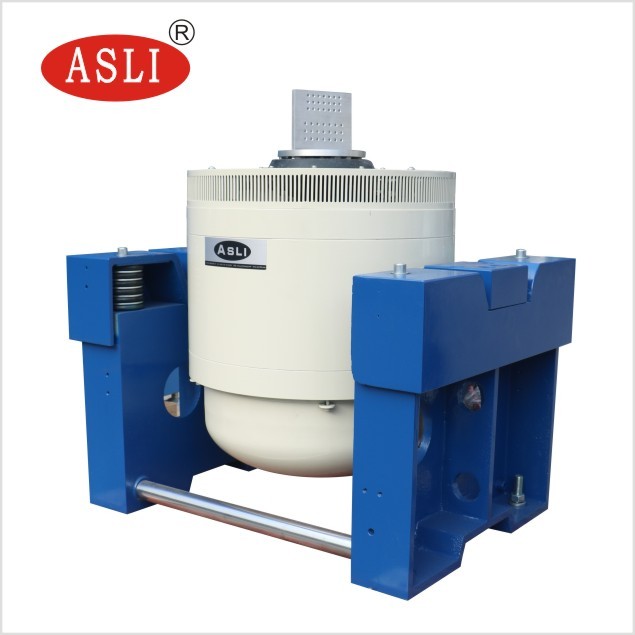

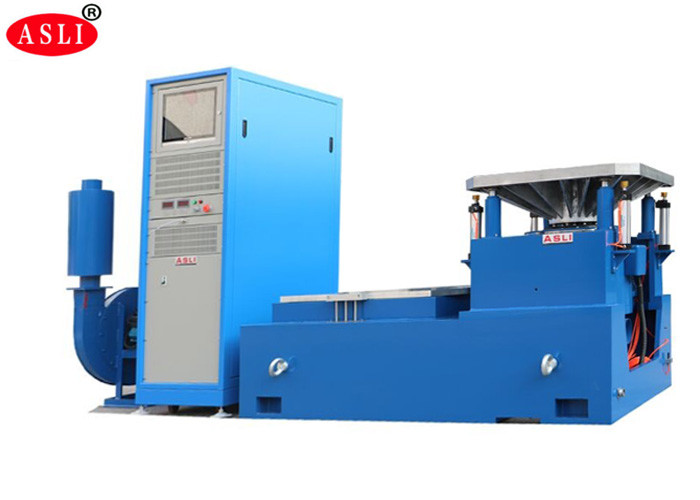

Hình ảnh để tham khảo:
Thêm tham khảo:
Xin vui lòng liên lạc với chúng tôi!
