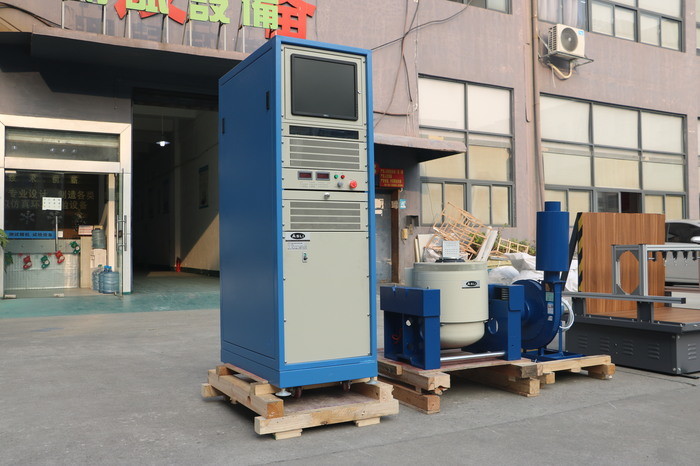

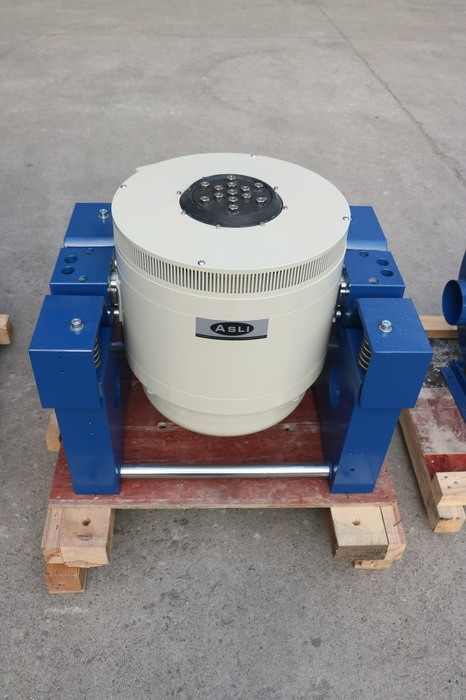

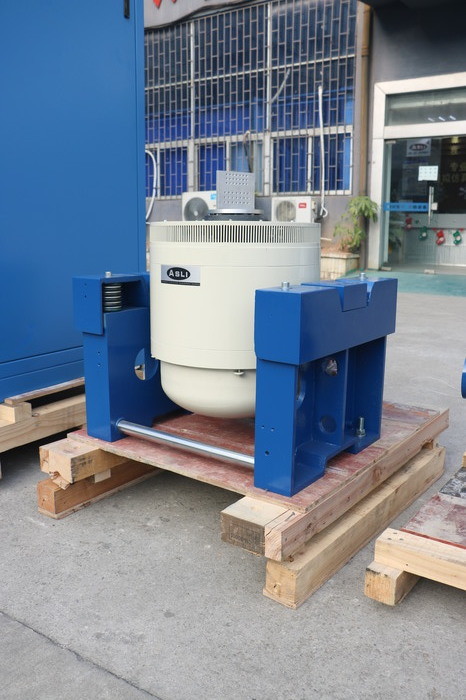

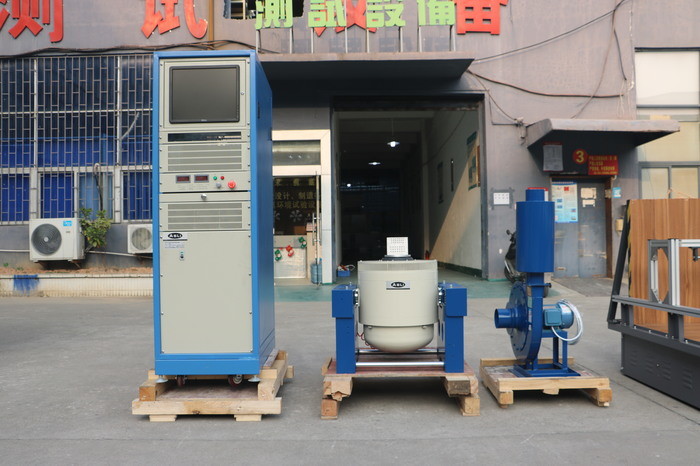

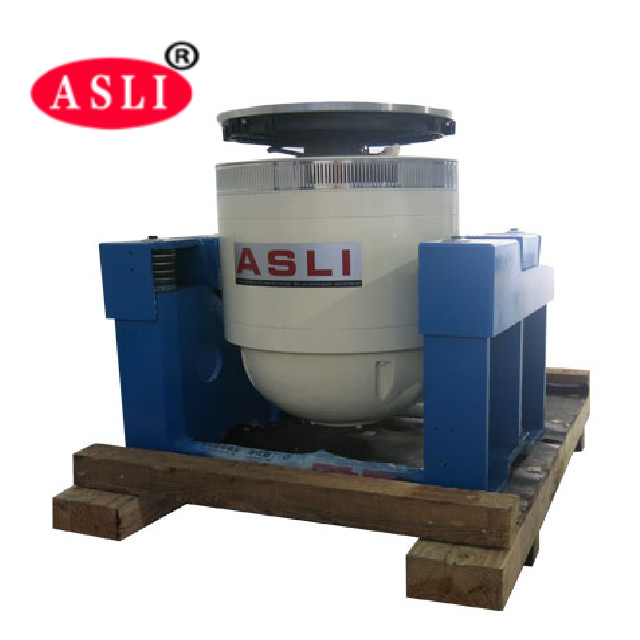

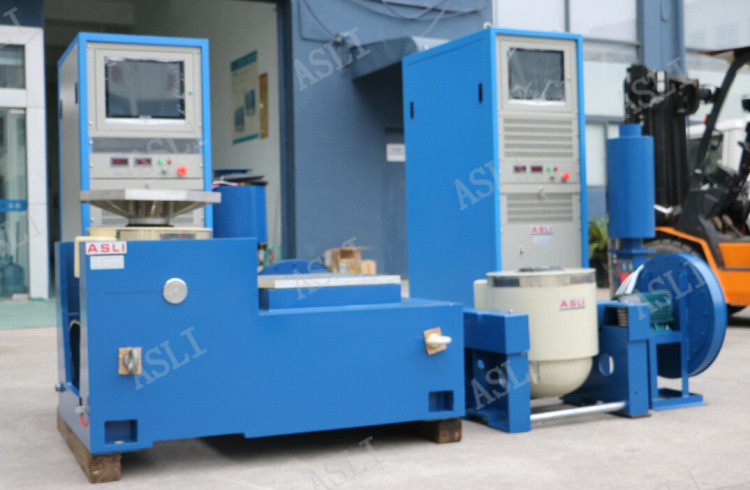

Thiết bị kiểm tra bàn rung tần số cao
Mô tả:
Thiết bị bàn rung tần số cao được sử dụng trong môi trường giáo dục, nghiên cứu và phòng thí nghiệm. Áp dụng cấu trúc mạch từ kép, vòng hành động khung tự tạo, hỗ trợ trên không và vòng bi con lăn và hướng dẫn tuyến tính, công nghệ hiện đại tiên tiến cách ly trục và công nghệ đặc biệt, có thể hoàn thành trong thử nghiệm rung hình sin ba trục X, Y, Z và thử nghiệm rung ngẫu nhiên băng thông rộng, để hoàn thành bằng xung cổ điển (nửa hình sin, hình thang, răng cưa) và thử nghiệm phổ phản ứng sốc
Đặc điểm:
1. Khung vòng động được thiết kế tốt, với tần số cộng hưởng trục giai đoạn cao hơn.
2. Mạch từ kép, rò rỉ từ thông thấp, cấu trúc nhỏ gọn và hợp lý.
3. Vòng bi con lăn thanh rocker thẳng và định hướng thân composite định hướng nhập khẩu, khả năng tải lệch tâm.
Thông số kỹ thuật:
| Model | ES-3 |
| Lực kích thích hình sin định mức | 3000N |
| Lực kích thích ngẫu nhiên định mức | 3000N |
| Lực kích thích sốc | 6000N |
| Dải tần số | 5-4.000Hz |
| Độ dịch chuyển tối đa | 25mm |
| Tốc độ định mức | 2m/s |
| Gia tốc định mức | 500m/s2 |
| Tần số cộng hưởng bậc nhất | 2.900 Hz±5% |
| Tải trọng tối đa | 100kg |
| Tần số rung | 3 Hz |
| Đường kính bàn làm việc | Φ150mm |
| Trọng lượng tương đương của các bộ phận chuyển động | 2kg |
| Kích thước | 764×530×660mm |
| Trọng lượng | Khoảng 480kg |
| Phương pháp làm mát | Làm mát bằng không khí cưỡng bức |
