Mô tả & Ứng dụng
Máy lắc rung 3 trục tiêu chuẩn MIL-Std-810F và MIL-Std-810G
Trục XYZ Máy kiểm tra độ rung Máy kiểm tra độ rung Điện động lực Máy rung lắc Cơ khí Máy kiểm tra độ rung tần số cao được sử dụng cho môi trường giáo dục, nghiên cứu và phòng thí nghiệm.Amã hóa cấu trúc mạch từ kép, vòng tròn hành động khung xương tự tạo, Hỗ trợ trên không và ổ lăn và hướng dẫn tuyến tính, cách ly trunnion công nghệ hiện đại tiên tiến và công nghệ đặc biệt, có thể được hoàn thành trong thử nghiệm rung hình sin ba trục X, Y, Z và băng thông rộng thử nghiệm rung động ngẫu nhiên, được hoàn thành bằng thử nghiệm phổ phản ứng xung và xung kích (nửa sin, hình thang, sóng răng cưa) cổ điển.Các sản phẩm này được sử dụng rộng rãi trong quốc phòng, vũ khí, hàng không, vũ trụ, thông tin liên lạc, điện tử, thiết bị điện, thông tin liên lạc, thiết bị gia dụng và các lĩnh vực khác.
Trục XYZMáy lắc rung 3 trục tiêu chuẩn MIL-Std-810F và MIL-Std-810G đặc tính:

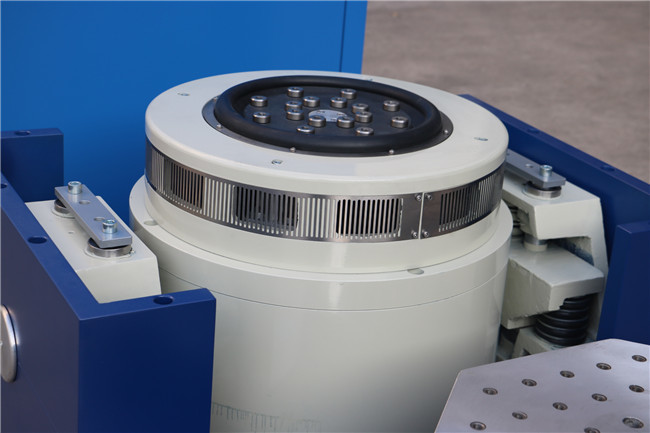

1. Khung xương vòng tròn động được thiết kế tốt, với tần số cộng hưởng trục giai đoạn cao hơn.
2. Hai mạch từ, rò rỉ từ thông thấp, cấu trúc nhỏ gọn và hợp lý.
3. Vòng bi lăn Rocker Rod thẳng và nhập khẩu định hướng độ cứng thân xe, khả năng chịu tải lệch tâm.
4. Nền móng cách ly Trunnion dành riêng cho việc sử dụng hormone, việc lắp đặt các tiện ích di động.
5. Công nghệ tiên tiến di chuyển xung quanh hệ thống để đảm bảo rằng vòng tròn động có độ tin cậy cao.
6. Thiết kế ống dẫn mới và nâng cao hiệu quả làm mát.
7. Độ cứng tĩnh, độ cứng động của bóng nhỏ mang, nâng cao khả năng chịu lực của bàn rung, cải thiện hiệu suất tần số thấp.

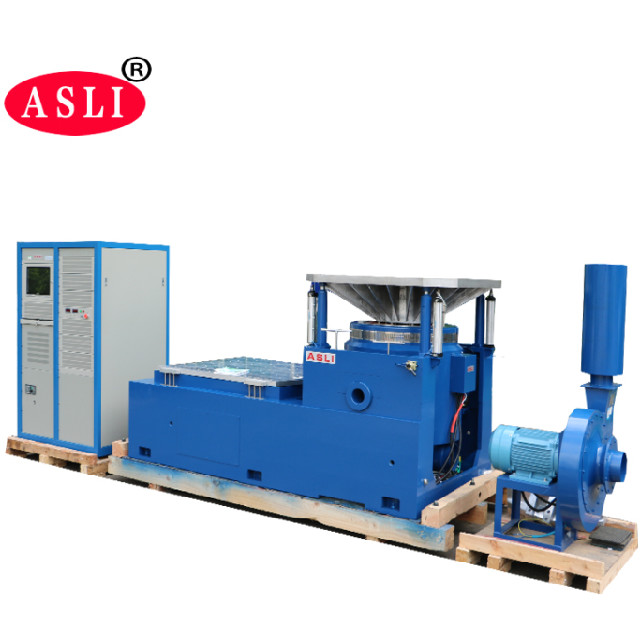

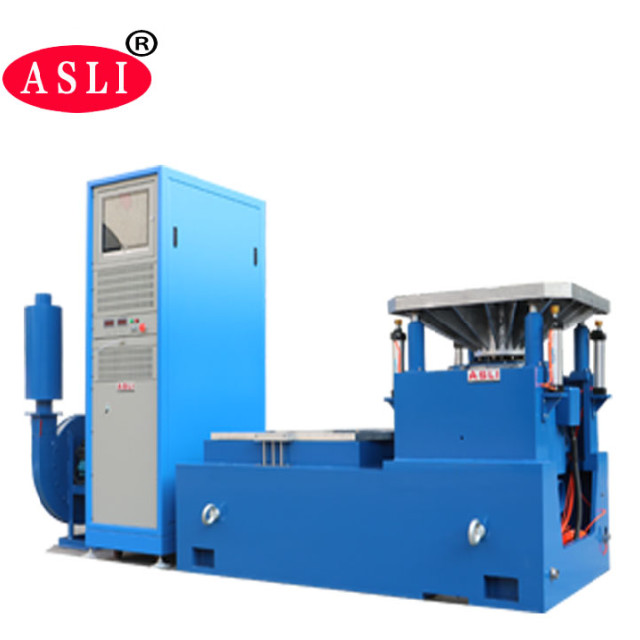

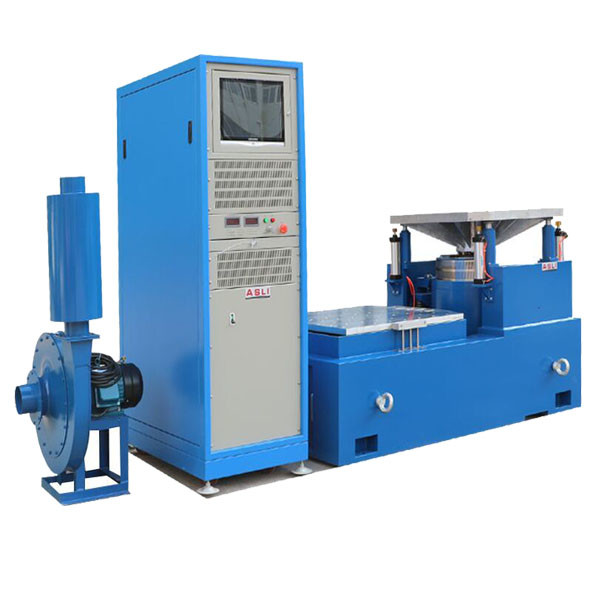

Thành phần của Máy lắc rung 3 trục tiêu chuẩn MIL-Std-810F và MIL-Std-810G
Bàn kiểm tra độ rung, bộ khuếch đại công suất, quạt làm mát, bàn trượt, bộ mở rộng dọc

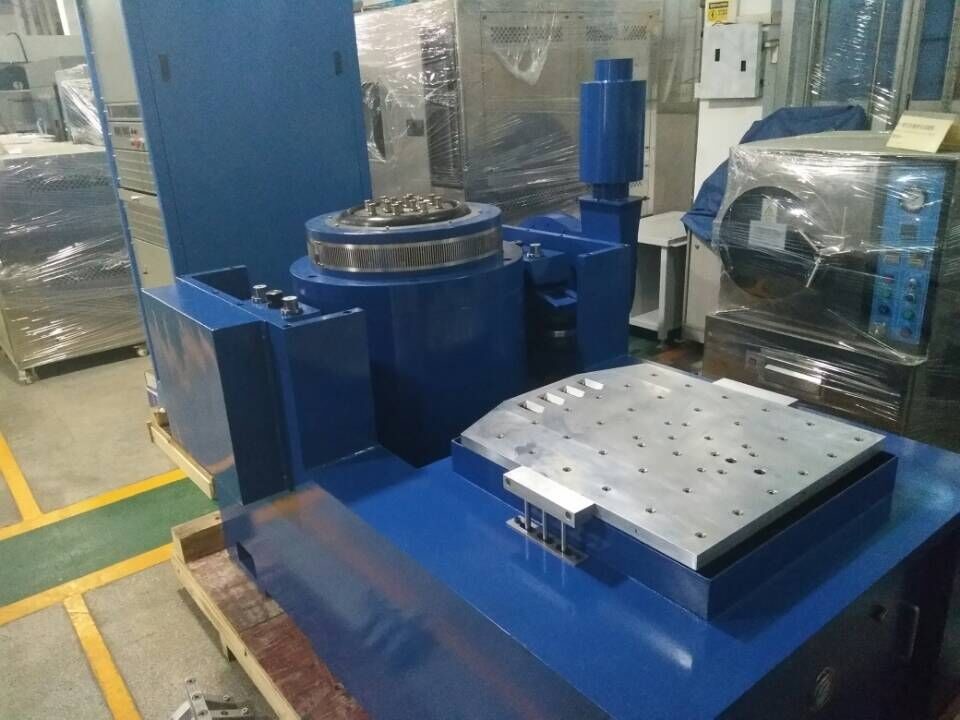

Các tính năng của Đế ngang:
Trong băng tải nhỏ để tăng tốc và tần suất làm việc cao hơn, để cải thiện khả năng chịu tải và hiệu suất của toàn bộ băng ghế.
Ghế nằm ngang và ghế rung là loại tích hợp, có cấu trúc hoàn hảo, thuận tiện trong việc lắp đặt và điều chỉnh.
Đường ray áp suất tĩnh, hình chữ V, có khả năng chịu dốc và chịu tải trọng.
Bơm dầu gắn trong, cấu trúc tốt và vận hành dễ dàng.
Các tính năng của băng ghế dài mở rộng theo chiều dọc:
Băng ghế dài dọc VT và các kẹp được chỉ định, được tính toán chính xác, thiết kế tỉ mỉ, để đảm bảo khách hàng có được hiệu suất tốt nhất theo hoàn hảo
Sự chỉ rõ
Máy lắc rung 3 trục tiêu chuẩn MIL-Std-810F và MIL-Std-810G
| Nhãn hiệu | ASLI |
| Kiểu | Dọc + Ngang |
| Cơ cấu truyền động | Máy lắc điện từ |
| Làm | Rung động điện |
| Trục | 3 trục |
| Dải tần số | 3-3500Hz |
| Biên độ | 51mm |
| Tốc độ quét | 1 quãng tám / phút |
| Số trục | 3 (XYZ) |
| Thời lượng | 90 phút 2 chu kỳ trên mỗi trục |
| Thiết bị hỗ trợ | Mùa xuân cuộn dây |
| Tùy chỉnh | Tùy chỉnh |
| Lực sin định mức (N) | 1000 đến 3500000 |
| Dải tần số (Hz) | 3 đến 3500 |
| Vận tốc định mức (M / S) | 1,2 đến 1,8 |
| Chức năng | Màn hình rung tần số cao |
| Sử dụng | Máy lắc thử nghiệm |
| Vật | Phần điện tử |
| Đường chạy | Màn hình rung tròn |
| Tình trạng | Mới |
| Lực lượng ngẫu nhiên được xếp hạng (N) | 1000 đến 3500000 |
| Gia tốc định mức (M / S2) | 400 đến 1000 |
| Độ dịch chuyển định mức (PP, mm) | 25 đến 91 |
| Quyền lực | AC380V, 3 dòng pH 3 |
| Sự bảo đảm | 1 năm |
| Chứng chỉ | CE |
