Bảng kiểm tra độ rung và máy lắc điện động ES-6 6000N
ES-6 6000N Máy lắc điện động & thiết bị kiểm tra độ rung

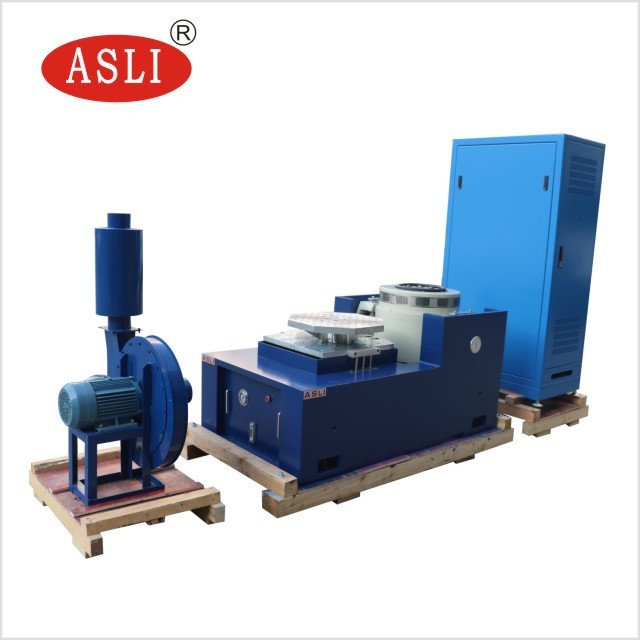

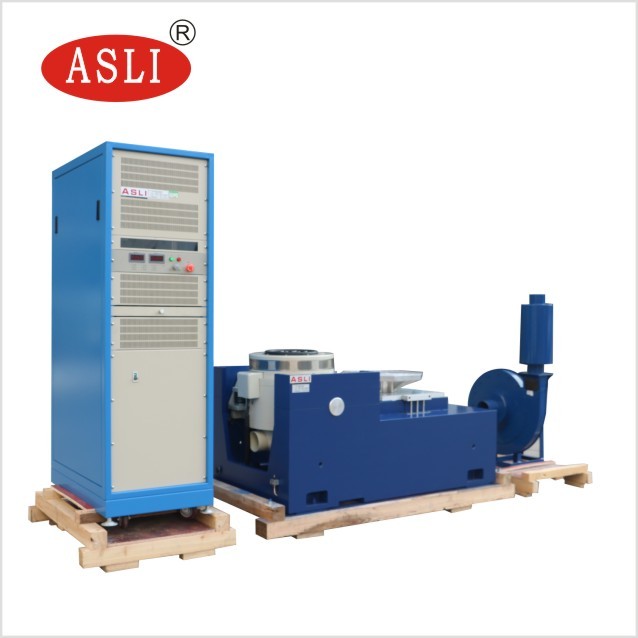

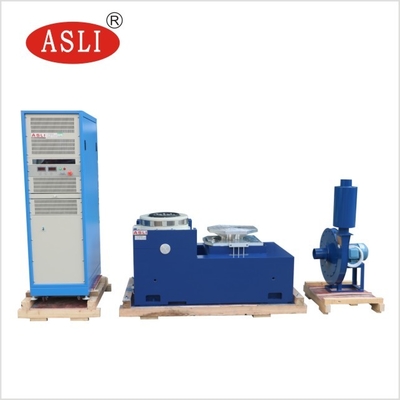

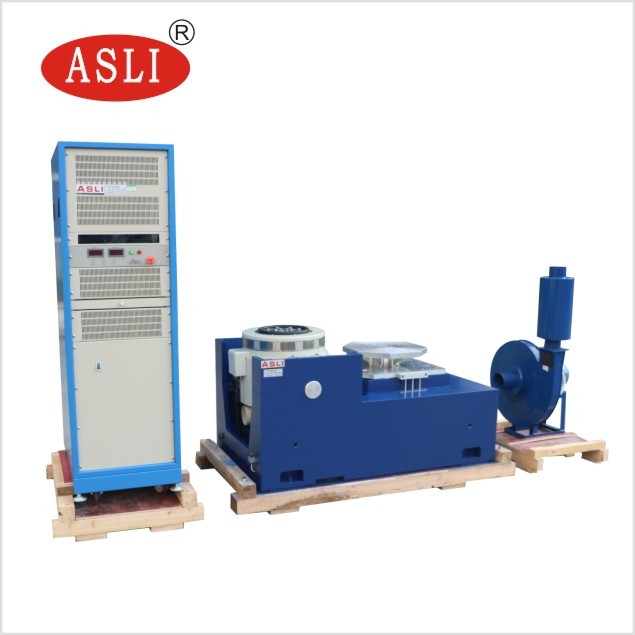

Máy lắc điện động và máy kiểm tra độ rung ES-6 6000N
1. Thiết bị kiểm tra độ rung & lắc điện động ES-6 6000N Ứng dụng:
Hệ thống kiểm tra rung động điện tần số cao được sử dụng rộng rãi trong quốc phòng, vũ khí, hàng không, hàng không vũ trụ, thông tin liên lạc, điện tử, thiết bị điện, thông tin liên lạc, thiết bị gia dụng và các lĩnh vực khác.
2. Thiết bị kiểm tra độ rung & lắc điện động ES-6 6000N Đặc trưng :
1. Khung xương vòng tròn động được thiết kế tốt, với tần số cộng hưởng trục giai đoạn cao hơn.
2. Hai mạch từ, rò rỉ từ thông thấp, cấu trúc nhỏ gọn và hợp lý.
3. Vòng bi lăn Rocker Rod thẳng và nhập khẩu định hướng độ cứng thân xe, khả năng chịu tải lệch tâm.
4. Nền móng cách ly Trunnion dành riêng cho việc sử dụng hormone, việc lắp đặt các tiện ích di động.
5. Công nghệ tiên tiến di chuyển xung quanh hệ thống để đảm bảo rằng vòng tròn động có độ tin cậy cao.
6. Thiết kế ống dẫn mới và nâng cao hiệu quả làm mát.
7. Độ cứng tĩnh, độ cứng động của vòng bi bóng nhỏ, nâng cao khả năng chịu lực của bàn rung
3.ES-6 6000N Máy lắc điện động & thiết bị kiểm tra độ rung Các thông số kỹ thuật:
| Mô hình |
Xếp hạng Sine Lực lượng (N) |
Xếp hạng ngẫu nhiên Lực lượng (N) |
Tần số Phạm vi (Hz) |
Đã đánh giá Sự tăng tốc (m / s2) |
Tốc độ định mức (m / s) |
Đã đánh giá Sự thay thế (pp) mm |
Tối đa Đang tải (Kg) |
cuộn dây chuyển động (Kg) |
Kích thước của Cuộn dây chuyển động (mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1,2 | 25 | 70 | 2,5 | Φ150 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1,6 | 25 | 100 | 3.5 | Φ150 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
.....

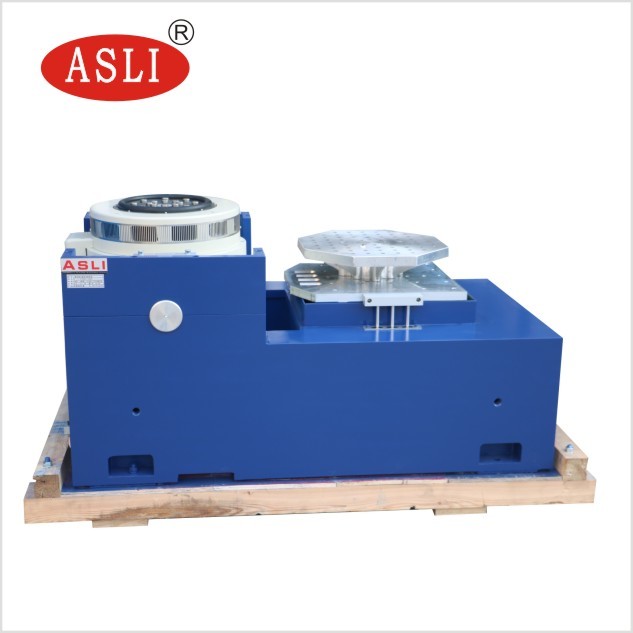

ES-6 Máy lắc rung động điện
1. Thông số
(1) Lực định mức: lực sin 6000N;lực ngẫu nhiên 6000N;lực xung kích 12000N;
(2) Dải tần số: 3Hz đến 3500Hz, Tần số cố định, quét qua lại, sin, ngẫu nhiên, sốc
(3) Chế độ tần số quét: tuyến tính, logarit, quét qua lại, tần số cố định
(4) Thời gian tần số quét: 1 đến 32767
(5) Thời gian tần số quét: tần số cố định / 1-3600 phút đơn, có thể hiển thị các đường cong tần số quét.
(7) Tối đaTốc độ: 1,6m / s
(8) Tối đaDịch chuyển: 25mmp-p (không tải), đỉnh kép
(9) Độ lệch tác động: 25mm
(10) Trọng lượng của cuộn dây chuyển động: 6,5kg
(11) Sóng rung: sin, ngẫu nhiên, xung kích, phổ điều khiển, sóng, dải động tín hiệu có thể được hiển thị
(12) Đường kính của cuộn dây chuyển động: Φ230 mm
(13) Kích thước hệ thống rung: W950xH650xD800 mm
(14) Trọng lượng hệ thống rung: 750KG
2 Chi tiết thành phần rung
(1) Bộ tạo rung 1 bộ
(2) Bộ điều khiển rung 1 bộ
(3) Buồng kết nối truyền thông 1 bộ
(4) Bộ khuếch đại công suất DA-6 1 bộ
(5) Công suất kích thích 1 chiếc
(6) Phần mềm trình điều khiển 1 bộ
(7) Hệ thống làm mát 1 bộ
(8) Máy in màu 1 bộ
(9) Cảm biến gia tốc (bao gồm dòng đầu ra) 1 cái
2-4-2 Đặc điểm kỹ thuật phần mềm điều khiển
2-4-2-1 Sóng hình sin
(1) Chế độ điều khiển: phần mềm điều khiển dạng sóng hình sin
(2) Dải tần số: 1,0 đến 5000hz (1,0 đến 12000hz là tùy chọn)
(3) Dải động điều khiển: 100dB
(4) Thời gian vòng lặp đóng: 10ms
(5) Độ chính xác điều khiển: ± 1dB
(6) Độ phân giải tần số: 0,01%
(7) Vận tốc quét: quét tuyến tính 0 đến 6000hz / s;quét logarit 0 đến 6000hz / s
(8) Biến dạng sóng: <0,3%
2-4-2-2 Sóng ngẫu nhiên
(1) Chế độ điều khiển: PSD
(2) Dải tần số: DC đến 4800Hz, (DC đến 11000Hz là tùy chọn)
(3) Độ phân giải: Tối đa 1600 dòng
(4) Dải động điều khiển: 90dB
(5) Thời gian đóng vòng lặp: thường là 100ms
(6) Độ chính xác điều khiển: ± 1dB
2-4-2-3 Sóng xung kích
(1) Chế độ điều khiển: dạng sóng có thể được điều khiển
(2) Chế độ xung kích: sóng nửa sin, sóng răng cưa, sóng tam giác, sóng hình chữ nhật, sóng hình thang
(3) Dải tần số: DCto22000Hz
(4) Khung: Tối đa 32K
(5) Thời gian Duration: 0,5-3000ms
(6) Chế độ bù: xung trước, xung sau, xung trước / sau
