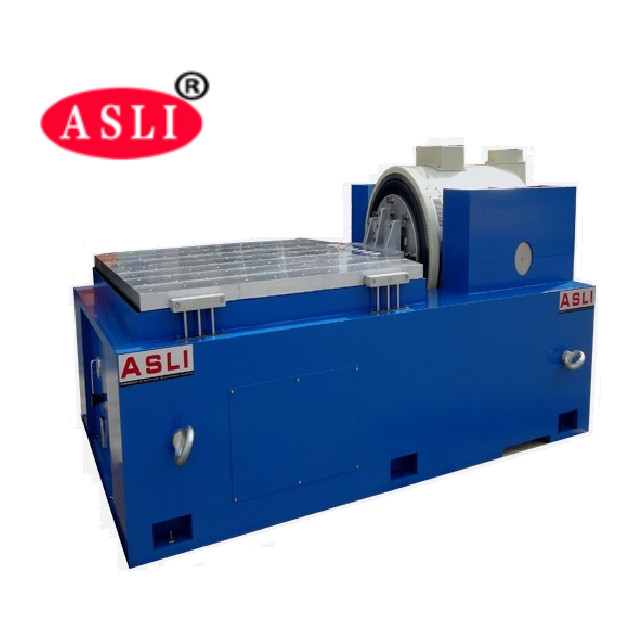

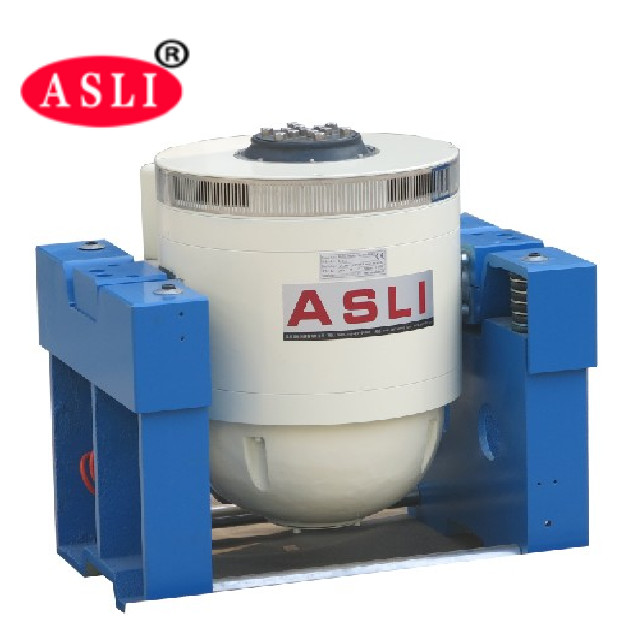

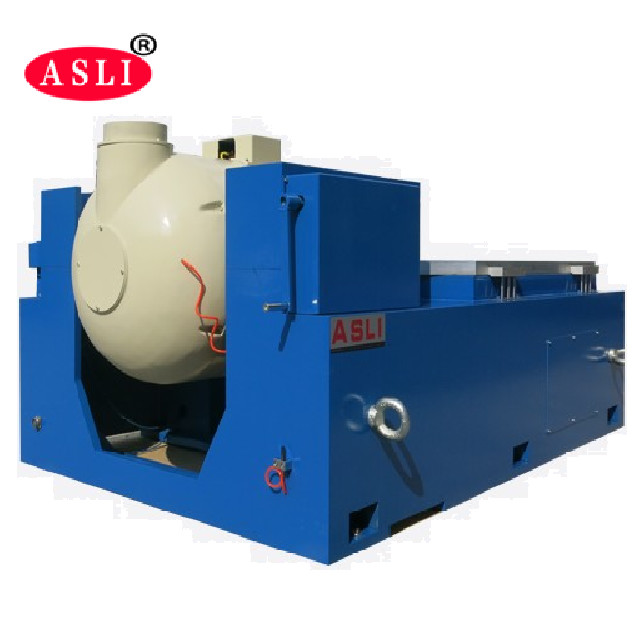

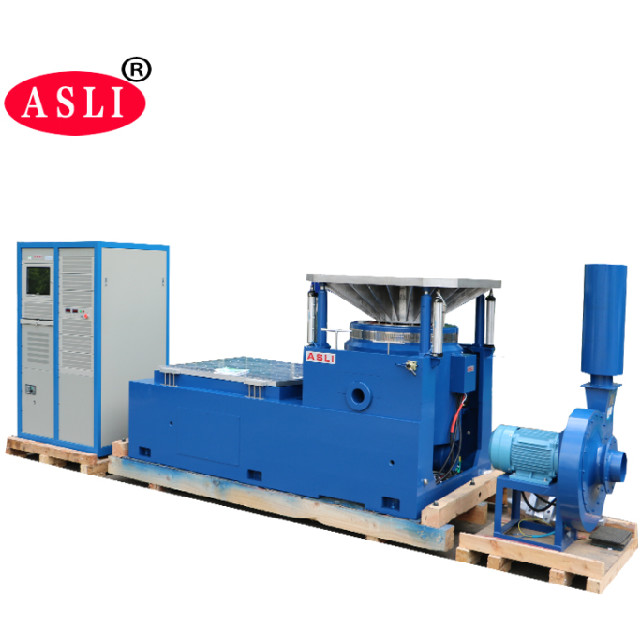

Thiết bị kiểm tra rung động cưỡng bức ngẫu nhiên hình sin nằm ngang Loại điện từ
1. Máy rung lực dọc / ngang sin kiểu điện từ Ứng dụng:
Máy lắc điện động & thiết bị kiểm tra độ rung cho phòng thí nghiệm rộng rãi được sử dụng trong quốc phòng, vũ khí, hàng không, không gian vũ trụ, thông tin liên lạc,thiết bị điện tử, điện thiết bị, thông tin liên lạc, thiết bị gia dụng và các lĩnh vực khác.
2. Máy rung lực dọc / ngang sin kiểu điện từ Đặc trưng :
1. Khung xương vòng tròn động được thiết kế tốt, với tần số cộng hưởng trục giai đoạn cao hơn.
2. Hai mạch từ, rò rỉ từ thông thấp, cấu trúc nhỏ gọn và hợp lý.
3. Vòng bi lăn Rocker Rod thẳng và định hướng độ cứng thân composite định hướng, khả năng chịu tải lệch tâm.
4.Nền tảng cách ly Trunnion dành riêng cho việc sử dụng hormone, việc lắp đặt các tiện ích di động.
5. Công nghệ tiên tiến di chuyển xung quanh hệ thống để đảm bảo rằng vòng tròn động có độ tin cậy cao.
6. Thiết kế ống dẫn mới và nâng cao hiệu quả làm mát.
7. Độ cứng tĩnh, độ cứng động của ổ bi bóng nhỏ, nâng ổ đỡ bàn rung sức chứa
3. Máy rung lực dọc / ngang sin kiểu điện từ Các thông số kỹ thuật:
| Mô hình |
Xếp hạng Sine Lực lượng (N) |
Đã đánh giá Ngẫu nhiên Lực lượng (N) |
Tần số Phạm vi (Hz) |
Đã đánh giá Sự tăng tốc (bệnh đa xơ cứng2) |
Đã đánh giá Tốc độ (m / s) |
Đã đánh giá Sự thay thế (pp) mm |
Tối đa Đang tải (Kilôgam) |
cuộn dây chuyển động (Kilôgam) |
Kích thước của Cuộn dây chuyển động (mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1,2 | 25 | 70 | 2,5 | Φ150 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1,6 | 25 | 100 | 3.5 | Φ150 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
......

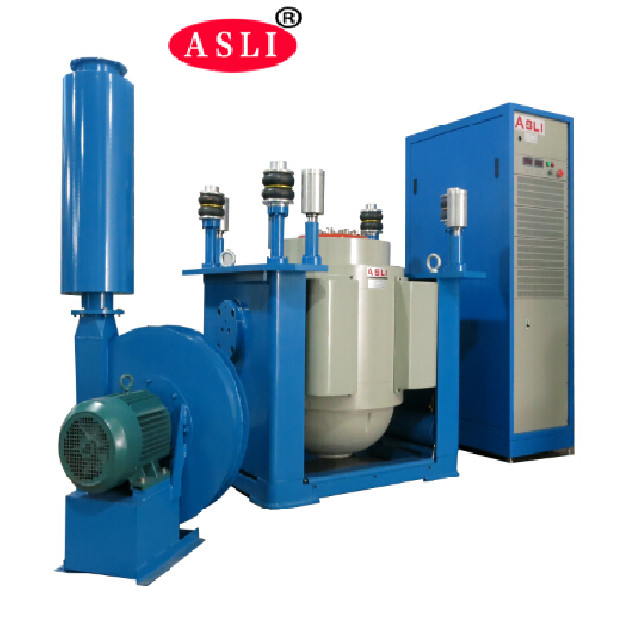

ES-6 Máy lắc rung động điện
1. Thông số
(1) Lực lượng định mức: lực sin 6000N;lực lượng ngẫu nhiên6000N;lực xung kích 12000N;
(2) Dải tần số: 3Hz đến 3500Hz, Fixed tần số, quét qua lại, sin, ngẫu nhiên, sốc
(3)Chế độ tần số quét: tuyến tính, logarit, quét qua lại, tần số cố định
(4)Tần số quét Thời gian: 1 đến 32767
(5)Tần số quét Thời gian: tần số cố định/ 1-3600 phút đơn, các đường cong tần số quét có thể được hiển thị.
(7)Tối đaTốc độ: 1,6m / s
(số 8)Tối đaDịch chuyển: 25mmp-p (không tải), đỉnh kép
(9)Impact Disvị trí: 25mm
(10)Trọng lượng của cuộn dây di chuyển: 6,5kg
(11)Sóng rung: sin, ngẫu nhiên, xung kích, phổ điều khiển, sóng, dải động tín hiệu có thể được hiển thị
(12)Đường kính của cuộn dây chuyển động: Φ230 mm
(13) Hệ thống rung Dkích thước: W950xH650xD800 mm
(14) Hệ thống rung trọng lượng: 750KG
2 Chi tiết thành phần rung
(1) Bộ tạo rung 1 bộ
(2) Bộ điều khiển rung 1 bộ
(3) Buồng kết nối truyền thông 1 bộ
(4) Bộ khuếch đại công suất DA-6 1 bộ
(5) Công suất kích thích 1 chiếc
(6) Phần mềm trình điều khiển 1 bộ
(7) Hệ thống làm mát 1 bộ
(8) Máy in màu 1 bộ
(9) Cảm biến gia tốc (bao gồm dòng đầu ra) 1 cái
2-4-2 Đặc điểm kỹ thuật phần mềm điều khiển
2-4-2-1 Sóng hình sin
(1) Chế độ điều khiển: phần mềm điều khiển dạng sóng hình sin
(2) Dải tần số: 1,0 đến 5000hz (1,0 đến 12000hz là tùy chọn)
(3) Dải động điều khiển: 100dB
(4) Thời gian vòng lặp đóng: 10ms
(5) Độ chính xác điều khiển: ± 1dB
(6) Độ phân giải tần số: 0,01%
(7) Vận tốc quét: quét tuyến tính 0 đến 6000hz / s; quét logarit 0 đến 6000hz / s
(8) Biến dạng sóng: <0,3%
2-4-2-2 Sóng ngẫu nhiên
(1) Chế độ điều khiển: PSD
(2) Dải tần số: DC đến 4800Hz, (DC đến 11000Hz là tùy chọn)
(3) Độ phân giải: Tối đa 1600 dòng
(4) Dải động điều khiển: 90dB
(5) Thời gian đóng vòng lặp: thường là 100ms
(6) Độ chính xác điều khiển: ± 1dB
2-4-2-3 Sóng xung kích
(1) Chế độ điều khiển: dạng sóng có thể được điều khiển
(2) Chế độ xung kích: sóng nửa sin, sóng răng cưa, sóng tam giác, sóng hình chữ nhật, sóng hình thang
(3) Dải tần số: DCto22000Hz
(4) Khung: Tối đa 32K
(5) Thời gian Duration: 0,5-3000ms
(6) Chế độ bù: xung trước, xung sau, xung trước / sau
4. Bảo hành: một năm bảo hành miễn phí, bảo trì trọn đời.
5. Dịch vụ sau bán hàng: Phản hồi trong vòng 2 giờ sau khi nhận được cuộc gọi.
6. Dịch vụ:Dịch vụ OEM, Dịch vụ thiết kế, Dịch vụ người mua hàng.
ASLi (China) Test Equipment Co., Ltd là một công ty sản xuất có lịch sử lâu đời thiết bị thử nghiệm, trong 10 năm qua, chúng tôi đã dành để sản xuất buồng khí hậu, thiết bị thử nghiệm môi trường mô phỏng và thiết bị thử nghiệm cơ khí.
Sản phẩm chính của ASLi: Buồng môi trường, buồng nhiệt độ (độ ẩm), buồng PCT / Hast (buồng thử nghiệm ứng suất tăng tốc cao), buồng ESS, buồng đi bộ trong buồng ổn định, lò chân không, máy thử độ rung, máy kiểm tra độ sốc cơ học, buồng rung kết hợp môi trường, v.v.
