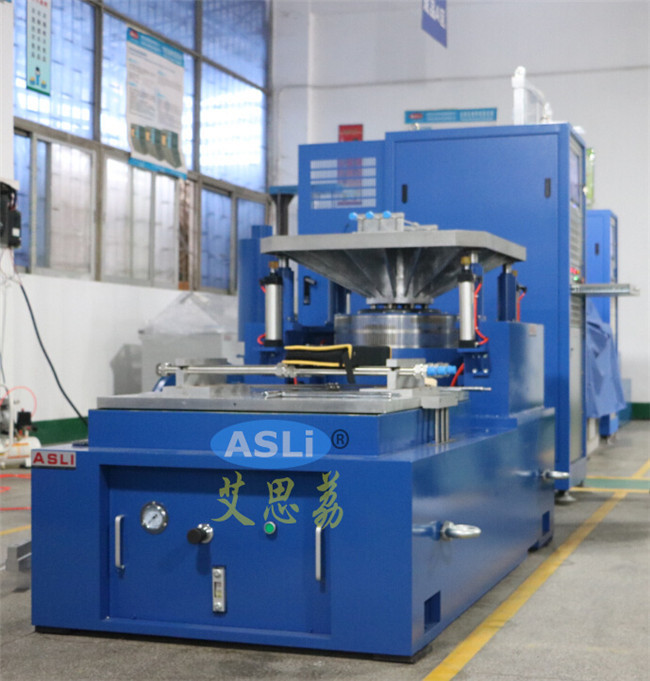

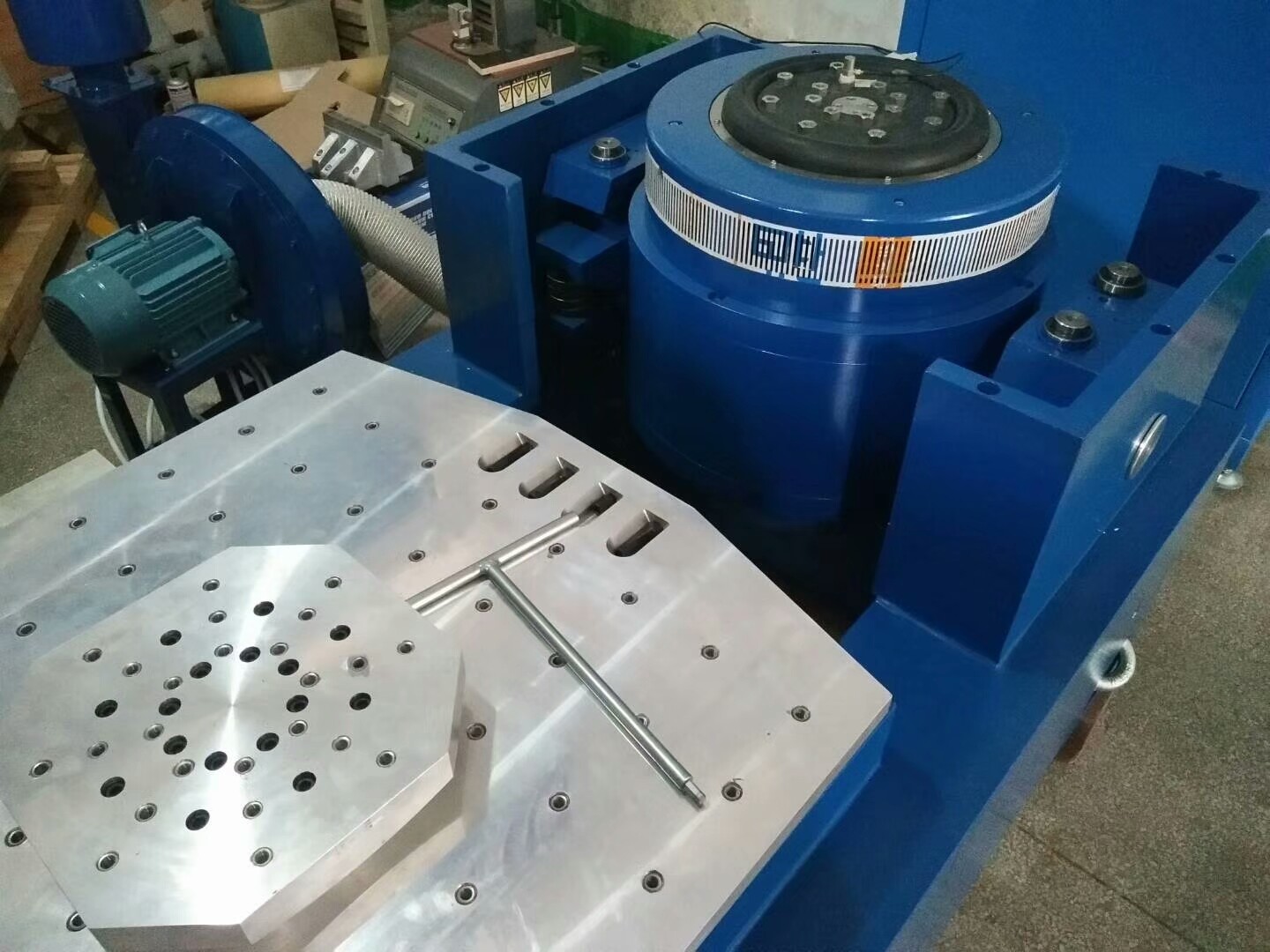

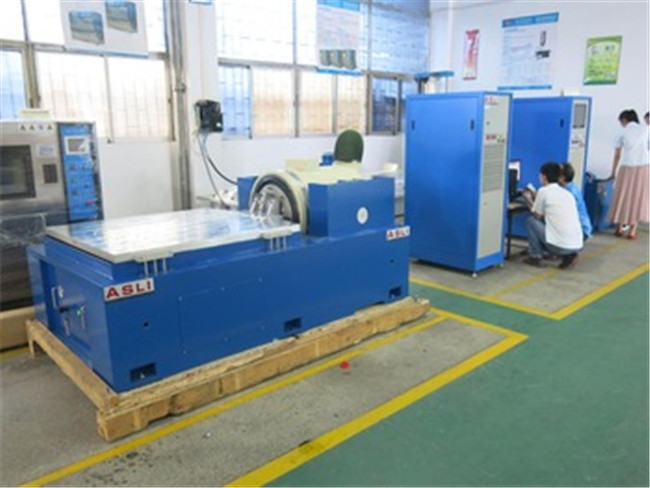

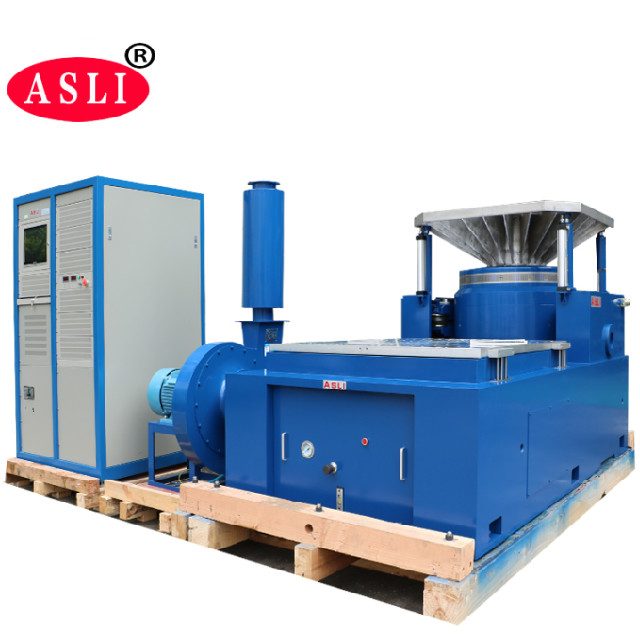

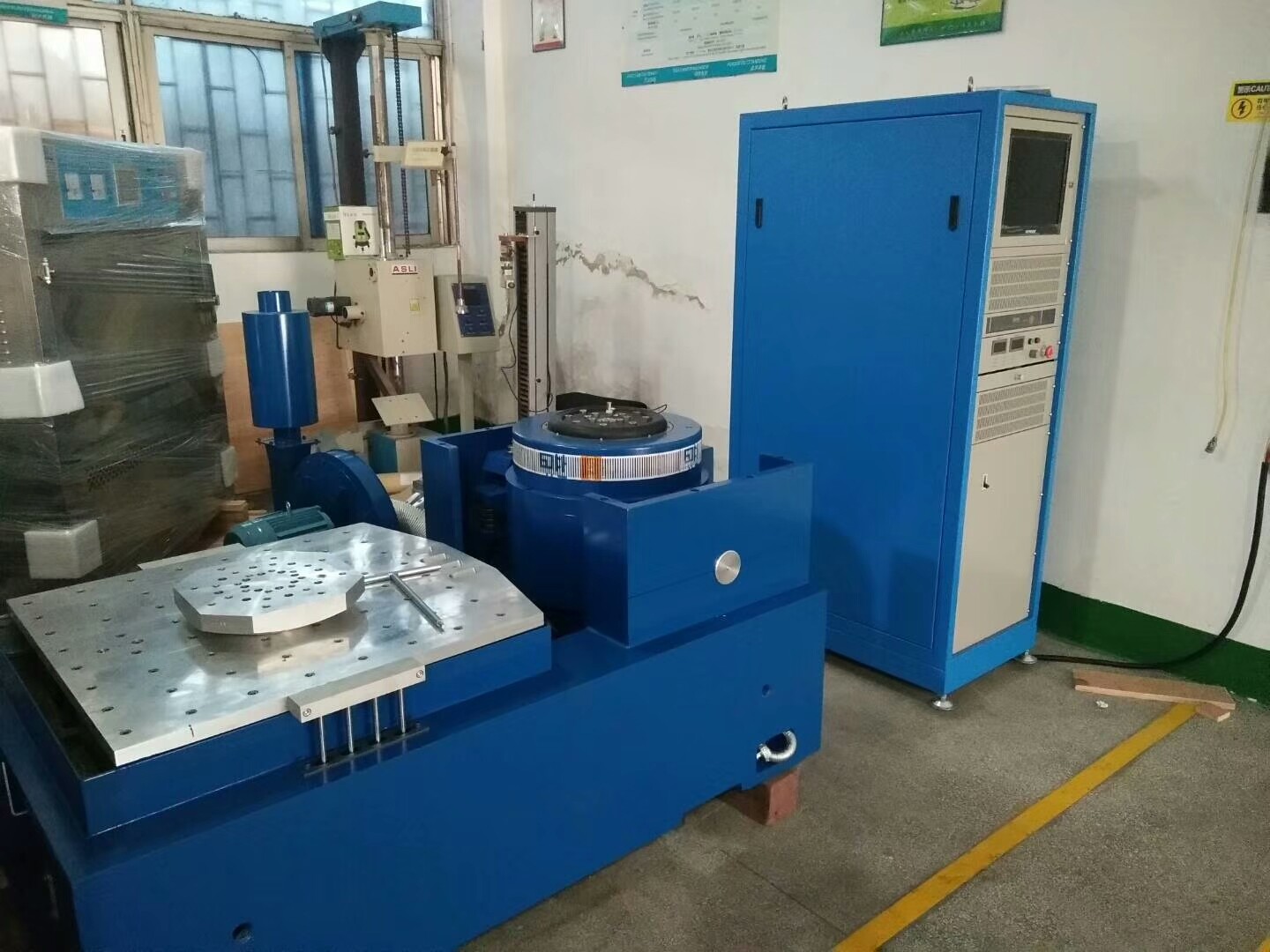

Máy kiểm tra độ rung / Bàn lắc độ rung cho các sản phẩm điện tử
Các thông số kỹ thuật về máy kiểm tra độ rung / bàn lắc rung cho các sản phẩm điện tử:
| Mô hình | Xếp hạng Sine Lực lượng (N) |
Xếp hạng ngẫu nhiên Lực lượng (N) |
Tần số Phạm vi (Hz) |
Tốc độ định mức (m / s) | Thay thế xếp hạng (pp) mm |
Tối đaĐang tải (Kg) | cuộn dây chuyển động (Kg) | Kích thước của Cuộn dây chuyển động (mm) |
| ES-10 | 10000 | 10000 | 3-3000 | 1,8 | 51 | 270 | 14 | Φ240 |
 |
|
|
|
Ứng dụng cho giá Electro-Dynamic Shaker:
Chúng tôi là nhà sản xuất các sản phẩm loạt rung điện, áp dụng 'cấu trúc mạch từ kép', 'vòng tròn hoạt động khung xương tự tạo', 'Hỗ trợ trên không' và 'ổ lăn và hướng dẫn tuyến tính', 'cách ly trunnion' công nghệ hiện đại tiên tiến
và công nghệ đặc biệt, có thể được hoàn thành trong thử nghiệm rung hình sin ba trục X, Y, Z và các thử nghiệm rung ngẫu nhiên băng thông rộng, sẽ được hoàn thành
bằng phương pháp kiểm tra phổ phản ứng xung kích và xung phản ứng xung kích (sóng nửa sin, hình thang, sóng răng cưa) (sóng nửa sin, hình thang).Máy đo độ rung tần số cao được sử dụng rộng rãi
trong quốc phòng, vũ khí, hàng không, không gian vũ trụ, thông tin liên lạc, điện tử, thiết bị điện, thông tin liên lạc,
thiết bị gia dụng và các lĩnh vực khác.--- máy kiểm tra độ rung lắc công nghiệp
Thử nghiệm sốc sóng nửa sin của các tính năng:
1. Khung xương vòng tròn động được thiết kế tốt, với tần số cộng hưởng trục giai đoạn cao hơn.
2. Hai mạch từ, rò rỉ từ thông thấp, cấu trúc nhỏ gọn và hợp lý.
3. Vòng bi lăn Rocker Rod thẳng và nhập khẩu định hướng độ cứng thân xe, khả năng chịu tải lệch tâm.
4. Nền móng cách ly Trunnion dành riêng cho việc sử dụng hormone, việc lắp đặt các tiện ích di động.
5. Công nghệ tiên tiến di chuyển xung quanh hệ thống để đảm bảo rằng vòng tròn động có độ tin cậy cao.
6. Thiết kế ống dẫn mới và nâng cao hiệu quả làm mát.
7. Độ cứng tĩnh, độ cứng động của bóng nhỏ mang, nâng cao công suất bàn rung, cải thiện hiệu suất tần số thấp.
Hệ thống rung (ES-10)
1 Thông số kỹ thuật với máy lắc rung điện động công nghiệp:
(1) Lực định mức: lực sin 10000N;lực ngẫu nhiên 10000N;lực xung kích 10000N;
(2) Dải tần số: 5 Hz đến 3500Hz, Tần số cố định, quét qua lại, sin, ngẫu nhiên, sốc
(3) Chế độ tần số quét: tuyến tính, logarit, quét qua lại, tần số cố định
(4) Thời gian tần số quét: 1 đến 32767.
(5) Thời gian tần số quét: tần số cố định / 1-3600 phút đơn, có thể hiển thị các đường cong tần số quét.
(6) Tối đaGia tốc 1000m / s 2 (không tải)
(7) Tối đaTốc độ: 1,8m / s
(8) Tối đaDịch chuyển: 51mmp-p (không tải), đỉnh kép
(9) Độ lệch tác động: 51mm
(10) Trọng lượng của cuộn dây chuyển động: 14 kg
(11) Hướng rung: Rung dọc + Rung ngang
(12) Sóng rung: sin, ngẫu nhiên, xung kích
(13) Đường kính của cuộn dây chuyển động: Φ240 mm
(14) Kích thước hệ thống rung (mm): W1046 * H660 * D783mm
(15) Trọng lượng hệ thống rung: 900kg
Các tính năng của giá đỡ nằm ngang về Máy kiểm tra độ rung:
Trong băng tải nhỏ để tăng tốc và tần suất làm việc cao hơn, để cải thiện khả năng chịu tải và hiệu suất của toàn bộ băng ghế.
Ghế nằm ngang và ghế rung là loại tích hợp, có cấu trúc hoàn hảo, thuận tiện trong việc lắp đặt và điều chỉnh.
Đường ray áp suất tĩnh, hình chữ V, có khả năng chịu dốc và chịu tải trọng.
Bơm dầu gắn trong, cấu trúc tốt và dễ vận hành.
Yêu cầu cài đặt với máy kiểm tra độ rung:
(1) Người dùng nên chuẩn bị xe nâng & dụng cụ thay đổi để di chuyển thiết bị vì nó rất nặng, cũng hãy chắc chắn
cửa đủ lớn để cho thiết bị vào
(2) Môi trường hoạt động của máy phải ở nhiệt độ phòng và thông gió tốt.Chúng tôi đề nghị lắp đặt máy điều hòa không khí trong khu vực làm việc.Khoảng cách không gian của máy
mặt trái / phải / mặt sau phải là Min.700mm, mặt trước phải là Min.1500mm.
Gói cho hệ thống lắc rung động điện lực lớn:
Đầu tiên là màng PP, sau đó là xốp 10mm giữa máy và vỏ, và bên ngoài là vỏ ván ép xuất khẩu tiêu chuẩn.
